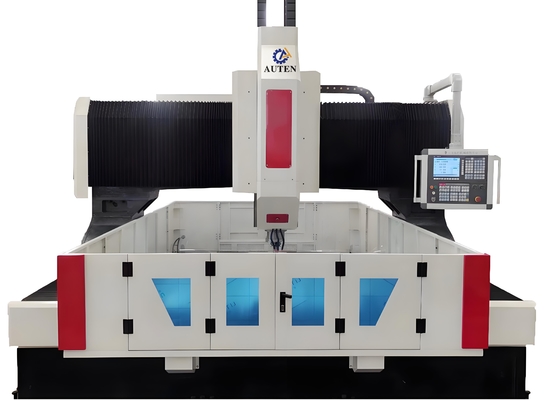

11KW / 15KW Servo Spindle Motor Gücü CNC Gantry Drilling And Milling Machine 28mm T-Slot Genişliği
Uygulama:
CNC portalı sondaj ve freze makinesi, esas olarak plakalar ve yapısal bileşenlerdeki sondaj, çemberleme, dokunma ve freze işlemlerini gerçekleştirmek için tasarlanmıştır.Yüzükler, ve plakalar, iş parçasının kalınlığı etkin işleme kapsamına girer.Hem tek malzeme parçalarında hem de kompozit malzemelerde delik ve kör deliklerin delinmesine izin verir.. Tüm işleme süreci, kullanıcı dostu bir işletim garantisi sağlayan dijital olarak kontrol edilir.Çok çeşitli işleme ihtiyaçlarına uyarlanmak, ve büyük ölçekli imalatı kolaylaştırmak.
Özellikler:
| İş parçasının boyutu |
LxW |
2000x1600 mm |
| Ganti yüksekliği |
600 mm |
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT2 |
| En fazla delme çapı |
Φ40 mm |
| Maks.kalınlığı |
≤ 100 mm |
| Tapping çapı |
M3-M24 |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
11kW/15kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-600 mm |
|
Güç başlığının yan hareketleri
(X eksen)
|
Maks. yatay yürüyüş |
1600 mm |
| Yan hareket hızı |
0 ~ 8 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpısı |
2000 mm |
| Besleme hareket hızı |
0 ~ 8 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
400 mm |
| Hareket hızı |
0 ~ 8 m/min |
| Servo motor gücü |
2.4kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
5300x3400x2700 mm |
Ürün Özellikleri
1. Makine Yatağı ve Çalışma Masası
Makine yatağı önce kaynaklanır, ardından ısıtıcı işleme ve daha sonra hassas işleme maruz kalır.Deformasyon olmaksızın yapısal istikrarı korurYatak tabanının her iki tarafına da yüksek hassasiyetli iki doğrusal kılavuz monte edilmiştir, bu da kılavuz kaydırıcılarına eşit güç dağılımını sağlar.Bu tasarım, makine aletinin genel sertliğini ve germe ve basınç direncini önemli ölçüde arttırır.Sürüş sistemi, iki taraflı sürüş için hassas top vida montajları ile eşleştirilen AC servo motorlarını benimser ve portreyi Y ekseni boyunca hareket ettirir.İş masası iş parçacıklarını işleme sırasında sabitlemek için hidrolik bir silindir sıkıştırma sistemi ile donatılmıştır..
2- Hareketli Gantry.
Hareketli portre gri demir (HT250) dökümlerden yapılmıştır.Bir dizi hassas top vidalar ve bir servo motor güç başı kaydırma plaka X ekseni boyunca hareket etmek için birlikte çalışmak için, ve sondaj gücü başlığı güç başlığı kaydırıcı plaka üzerine monte edilir.
Gortun hareketi hassas bir bağlantı yoluyla gerçekleştirilir: servo motor, top vida dırnağını top vida üzerinde döndürür ve böylece portun hareketini kolaylaştırır.
3. Sondaj Gücü Kafası
Borma gücü başlığı, döngü çıkışını artırmak için dişli senkroniz kemer aracılığıyla özel bir hassaslik spindeline güç aktaran özel bir servo spindle motoru kullanır.Döner, dört önlü bir şekilde düzenlenmiş Japon açılı temas rulmanlarıyla donatılmıştır., iki arka konfiqürasyon (toplamda altı sıra), adımsız hız ayarlamasını sağlar. Pnömatik bir araç değiştirme sistemi, aletin hızlı ve uygun bir şekilde değiştirilmesini sağlar.Besleme mekanizması bir servo motor ve bir top vida tarafından çalıştırılırX ve Y eksenleri bağlantıyı destekler ve doğrusal ve dairesel interpolasyon fonksiyonlarının gerçekleştirilmesini sağlayan yarı kapalı döngü kontrolünü benimser.Döner ucu BT50 konik bir deliğe sahiptir ve yüksek hızlı döner birlemle donatılmıştırOrta su boşaltma işlevselliği ile yüksek hızlı bir U matkabı kullanarak işleme işlemlerini destekler.
4Otomatik yağlama cihazı ve koruyucu cihaz
Bu makine alet, Tayvan üretimi bir hacmi kısmi basınçlı otomatik yağlama cihazı ile donatılmıştır.ve ölü bölgeleri olmayan raflar, makine aracının kullanım ömrünü etkili bir şekilde korur. makine aracının X ve Y ekseni toz geçirmez koruyucu kapaklarla donatılmıştır.Su geçirmez sıçrama kalkanları, çalışma korumasını artırmak için çalışma tezgahının etrafına monte edilir..
CNC gantry sondaj ve freze makinesi, plakaların ve yapısal bileşenlerin hassas işlenmesi için özel olarak inşa edilen yüksek performanslı bir endüstriyel ekipmandır.Temel uygulamaları kapsamlı bir operasyon kapsamını kapsar., sondaj, çemberleme, vurma ve freze dahil olmak üzere. Flanşlar, diskler, halkalar ve plakalar gibi iş parçaları için tasarlanmıştır.İş parçasının kalınlığı makinenin belirtilen etkin işleme aralığı içinde kesinlikle yer alırken.
Yüksek Hızlı CNC Plaka Buhranlama ve Dökme Makinesi, çelik yapı atölyelerinde, rüzgar enerjisi projelerinde ve köprü inşaat sektörlerinde temel bir ekipman parçası olarak hizmet vermektedir.Çelik yapı atölyeleri içinde, yapı plakalarında ve bağlantılarda hassas sondaj ve freze işlemlerini mümkün kılarak çelik çerçevelerin sağlam montajı için sağlam bir temel oluşturur.Rüzgar türbini kulelerini ve flenslerini yüksek hassasiyetle işliyor. Bu bileşenlerin zorlu çalışma koşullarına dayanabilmelerini sağlamak için kritikKöprü inşaatında, kiriş ve koltukların işlenmesini,Köprünün uzun süreli hizmeti boyunca dinamik yüklere dayanabilecek istikrarlı ve dayanıklı bağlantılar sağlamakOlağanüstü operasyonel verimliliği, altyapı gelişimini ve temiz enerji ilerlemesini destekleyen bu kritik alanlar için güvenilir bir destek sağlar.
