700×500mm Genişliği X Yüksekliği 3D CNC H Çubuklu Borma Maşını φ5?? φ30 mm Delik çapı

700×500mm Genişlik X Yükseklik 3D CNC H Kiriş Delme ve Kılavuz Çekme Makinesi φ5～φ30 Mm Delik Çapı

Uygulama sektörü:

Bu takım tezgahı, H şeklindeki çelik üzerindeki delme işlemleri için özel olarak tasarlanmıştır. İş parçası delme işlemini gerçekleştirmek için üç adet yüksek hızlı hassas delme mili kullanır, yüksek işleme doğruluğuna ve kolay kullanıma sahiptir. Çelik yapı endüstrisinde temel bir yüksek verimli ekipman olarak, inşaat, köprü mühendisliği, kule direkleri, ızgara yapıları ve diğer ilgili alanlarda yaygın olarak uygulanmaktadır.

Özellikler:

CNC Delme Makinesi Hattının Bileşenleri

CNC delme makinesi hattı, temel olarak bir ana makine gövdesi, bir CNC besleme sistemi, bir çıkış konveyörü, bir soğutma sistemi, bir hidrolik sistem, bir pnömatik sistem, bir yağlama sistemi, bir elektrik sistemi ve bir atık malzeme arabasından oluşur. Üretim hattı, hareketli bir iş parçası taşıma yapısıyla eşleştirilmiş sabit bir yatak yapısı benimser. Bu yapısal tasarımın sağladığı 3D delme işlevi, verimli ve tutarlı üretim operasyonlarını destekleyerek otomatik üretim süreçlerinin uygulanmasını kolaylaştırır.

1. Ana Makine Gövdesi

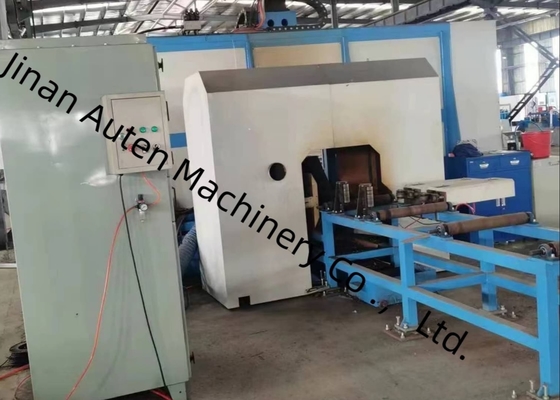

Ana makine gövdesi, temel olarak bir taban, bir yatak, hareketli bir kayar tabla, bir kafalık, bir üst baskı cihazı, bir yan baskı cihazı ve bir sıra tipi takım magazinden oluşur. Yatak, yüksek hızlı işleme süreçleri sırasında oluşan yük ve titreşimlere dayanmasını sağlayan mükemmel sertliğe ve stabiliteye sahiptir. Bu yapısal performans, takım tezgahının işleme doğruluğunun operasyonlar boyunca korunmasını sağlar.

2. Besleme Konveyörü

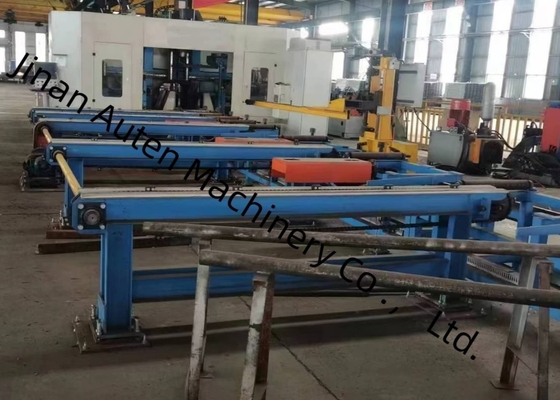

Besleme konveyörü, bir konveyör desteği, destek silindirleri, yan konumlandırma silindirleri, bir yan itme cihazı ve bir raftan oluşur. Konveyörün besleme kanalı, işlenecek iş parçalarını taşımak üzere tasarlanmıştır. İş parçasının ön ucunu tespit etmek ve böylece X yönü işleme referans noktasını belirlemek için besleme kanalının ön ucuna bir fotoelektrik anahtar takılmıştır. Yan itme cihazı, iş parçasını sıkıca kelepçeler ve yan konumlandırma silindirlerine bastırır, bu da iş parçasının Y yönünde kaba konumlandırılmasını sağlar.

3. Besleme NC Arabası

Besleme NC arabası, dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör, mükemmel sertliğe ve stabiliteye sahiptir ve profil özelliklerine göre otomatik olarak kaldırıp indirme ve ayrıca iş parçasını otomatik olarak kelepçeleme yeteneğine sahiptir. Manipülatör iş parçasını kelepçeledikten sonra, araba servo motor tarafından tahrik edilir; kremayer ve pinyon mekanizmasının iletimi altında, iş parçası X yönünde beslenir - bu, delme işleminin boyuna işleme doğruluğunu sağlar.

Bu takım tezgahı, H-kirişler, lama çeliği ve bir dizi başka çelik iş parçası üzerinde delme, kılavuz çekme ve işaretleme işlemleri için özel olarak tasarlanmıştır. Tüm işleme döngüsü boyunca yüksek hassasiyet ve operasyonel verimlilik sağlarken, çeşitli özelliklere sahip çelik bileşenlerin işlenmesini destekler. Örneğin, örnek gösteri oturumlarında, takım tezgahı, standart H-kiriş örnekleri (değişen flanş genişlikleri ve göbek kalınlıkları içeren) ve farklı boyutlardaki lama çeliği örnekleri kullanarak işleme yeteneklerini etkili bir şekilde sergileyebilir. Bu sergilenen örnekler, takım tezgahının doğru delik konumlandırması, pürüzsüz kılavuz çekilmiş dişler ve belirgin işaretleme desenleri elde etme kapasitesini açıkça göstermektedir - pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtmaktadır.

Yüksek Hızlı CNC H Kiriş Delme Makinesi, öncelikle çelik yapı atölyelerinde ve köprü inşaat projelerinde konuşlandırılır. Çelik yapı atölyelerinde, çerçeveler ve destek yapıları için kullanılan H-kirişler üzerinde hassas işleme yaparak, çelik yapıların kararlı montajı için sağlam bir temel oluşturur. Köprü inşaat senaryolarında, H-kirişler üzerinde yüksek doğrulukta delme işlemleri gerçekleştirir - bu, köprülerin yapısal bütünlüğünü artırmaya katkıda bulunur ve uzun süreli yüklere dayanmalarını sağlar. Yüksek operasyonel verimliliği, bu kritik altyapı sektörleri için güvenilir teknik destek sağlar ve proje yürütme sürecinin sorunsuz ilerlemesini sağlar.
