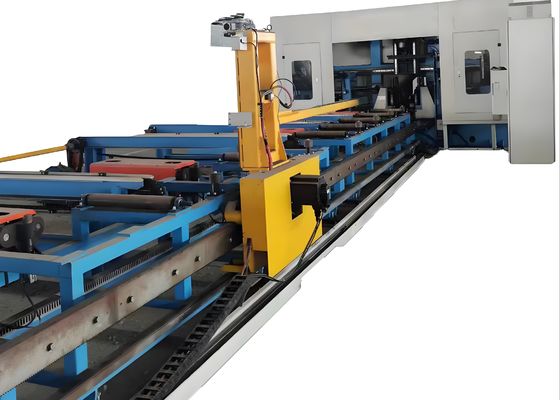

2000～12000mm Ham Madde 3D Kanal Kirişi Delme Makinesi Uzunluk Aralığı 11KW Mil Motor Gücü

2000～12000mm Hammadde 3D Kanal Kirişi Delme Makinesi 11KW Mil Motor Gücü

Üretim hattının amacı:

Bu üretim hattı, çelik yapı inşaatı, köprü mühendisliği ve ağır hizmet ekipmanı imalatında yaygın olarak kullanılan temel malzemeler olan şekillendirilmiş çelik (H-kirişleri ve kanal çeliği dahil) üzerinde delme, işaretleme ve frezeleme işlemleri yapmak üzere tasarlanmıştır. Bu temel işleme görevlerini yüksek hassasiyetle gerçekleştirmek üzere özel olarak tasarlanmıştır ve bitmiş şekillendirilmiş çeliğin endüstriyel uygulamalar için gerekli olan sıkı boyutsal ve yapısal standartlara uygun olmasını sağlar.

AnaÖzellikler:Parametre

Bu bileşen, dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör, mükemmel sertlik ve kararlılığa sahiptir ve profil özelliklerine göre otomatik olarak kaldırıp alçaltabilir ve ayrıca iş parçalarını otomatik olarak sıkıştırabilir. Manipülatör bir iş parçasını sıktıktan sonra, servo motor tarafından tahrik edilir. Kremayer ve pinyon mekanizmasının iletimi altında, iş parçası X yönünde beslenir ve delme işlemlerinin boylamsal işleme doğruluğunu etkili bir şekilde sağlar.
2. Üç Boyutlu Delme Ana Ünitesi

Delme ana ünitesi esas olarak bir taban, bir yatak, hareketli bir kaydırak, bir mil kutusu, bir üst baskı cihazı, bir yan sıkıştırma cihazı ve bir sıra tipi takım magazinden oluşur. Yatak, yüksek hızlı işleme sırasında oluşan yük ve titreşime dayanmasını sağlayan mükemmel sertlik ve kararlılık sergiler. Bu yapısal performans, makine takımının sürekli çalışma boyunca işleme doğruluğunu etkili bir şekilde sağlar.
2. Üç Boyutlu Delme Ana Ünitesi (Mil Kutusu Konfigürasyonu)

Delme ana ünitesi, sırasıyla yatay delme ve dikey delme işlemleri için kullanılan sabit yan mil kutusu, hareketli yan mil kutusu ve üst ünite mil kutusu olmak üzere 3 mil kutusu ile donatılmıştır. Her mil kutusu bağımsız olarak çalışabilir veya aynı anda delme işlemleri gerçekleştirebilir; bu konfigürasyon üretim verimliliğini önemli ölçüde artırır. Her mil kutusu bir dizi BT40 yüksek hızlı mekanik mil ile donatılmıştır; ilgili sıra tipi takım magazini, 4 farklı çapta (mil üzerine takım takılmadığında) 4 adede kadar matkap ucunu barındırabilir ve tek bir iş parçası sıkıştırma döngüsünde 4 farklı delik çapının otomatik olarak işlenmesini sağlar.
Üç mil kutusu üniteleri yatağın yan tarafına monte edilmiştir. Her mil kutusu ünitesi, mil kutusunun yatay ve dikey hareketini gerçekleştirmek için iki set servo motor tarafından tahrik edilir; bu hareket, bir bilyalı vida ile güçlendirilir ve hassas bir lineer yuvarlanma kılavuzu ile yönlendirilir, kararlı ve doğru konumlandırma sağlar. Delme işlemi sırasında, bu ekipman iş parçasına iki yönde baskı uygular. İş parçasının üstüne, iş parçasını yatay destek silindirlerine bastırmak için bir silindir tahrikli baskı mekanizması düzenlenmiştir; ayrıca, işleme sırasında iş parçasını etkili bir şekilde sabitleyerek iş parçasına yanal baskı kuvveti uygulamak için yan tarafa bir silindir tahrikli baskı mekanizması takılmıştır.

Örnek gösteri oturumlarında, örneğin, makine takımı, farklı flanş genişliklerine ve gövde kalınlıklarına sahip standart H-kiriş örnekleri ve farklı boyutlardaki kanal çeliği örnekleri aracılığıyla işleme yeteneklerini etkili bir şekilde sergileyebilir. Bu sergilenen örnekler, makine takımının doğru delik konumlandırması, pürüzsüz kılavuzlu dişler ve belirgin işaretleme desenleri elde etme yeteneğini açıkça göstermekte ve pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtmaktadır.

Yüksek Hızlı CNC H Kiriş Delme Makinesi öncelikle çelik yapı atölyelerinde ve köprü inşaat projelerinde kullanılmaktadır. Çelik yapı atölyelerinde, çerçevelere ve destek yapılarına uygulanan H-kirişler üzerinde hassas işleme yaparak, çelik yapıların kararlı montajı için sağlam bir temel oluşturur. Köprü inşaat senaryolarında, H-kirişler üzerinde yüksek doğrulukta delme işlemleri gerçekleştirir; bu, köprülerin yapısal bütünlüğünü iyileştirmeye yardımcı olur ve uzun süreli yüklere dayanmalarını sağlar. Yüksek operasyonel verimliliği, bu kritik altyapı sektörleri için güvenilir teknik destek sağlar ve proje yürütülmesinin sorunsuz ilerlemesini sağlar.
