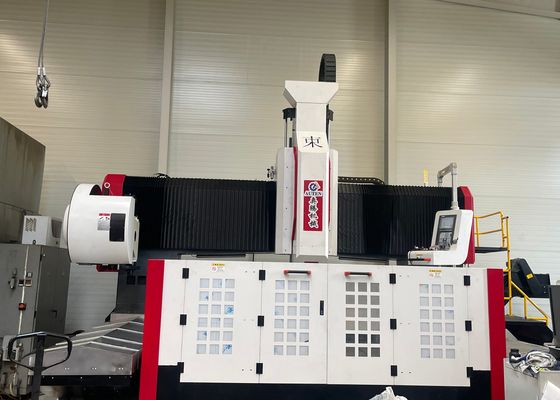

2500x2500mm İş Parçası Boyutu CNC Plaka Delme ve Frezeleme Makinesi 30mm Maks. Kılavuz Çapı

2500x2500mm İş Parçası Boyutu CNC Plaka Delme ve Frezeleme Makinesi 30mm Maks.Kılavuz Çapı

Uygulama:

Bu ekipman, plaka/yapısal bileşenlerin delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için kullanılır. Esas olarak, etkili işleme aralığı içindeki kalınlıklara sahip flanşlar, diskler, halkalar ve plakalar gibi iş parçalarının yüksek verimlilikte delinmesi için tasarlanmıştır. Tek malzemeli bileşenlerde ve kompozit malzemelerde delik ve kör delik delme işlemlerini gerçekleştirebilir.

Özellikler:

Makine Yapısı:
Makine yatağı, esas olarak bir çalışma tablası, hareketli bir portal, hareketli bir kayar sele, bir delme ve frezeleme güç kafası, otomatik bir yağlama cihazı, bir koruyucu cihaz, bir sirkülasyonlu soğutma cihazı, bir dijital kontrol sistemi ve bir elektrik sisteminden oluşan bir döküm yapısı benimser. Rulo sert ray çiftleri tarafından desteklenir ve yönlendirilir ve hassas vidalı mil çiftleri tarafından tahrik edilir—makine takımına yüksek konumlandırma doğruluğu ve tekrar konumlandırma doğruluğu kazandırır.

1. Yatak ve Çalışma Tezgahı
Yatak, dikdörtgen bir boru kaynaklı bileşendir. İşlemeden önce, yüksek sıcaklıkta tavlamadan geçer; yarı finisajdan sonra, iç gerilimi ortadan kaldırmak için ikinci bir tavlamadan geçirilir, ardından finisaj işlemi yapılır—bu, makine takımının doğruluğunun uzun süreli kararlılığını sağlar. Çalışma tezgahı, ikincil tavlama ve yaşlandırma işleminden sonra finisaj işleminden geçen entegre bir gri demir (HT250) dökümdür. Mükemmel dinamik ve statik rijitliğe sahiptir ve deformasyon riski yoktur. Çalışma tezgahı yüzeyi, iş parçası sıkıştırması için iyi düzenlenmiş T-kanallarla donatılmıştır.

Yatağın tabanının her iki tarafına iki set yüksek hassasiyetli lineer kılavuz monte edilmiştir, bu da kılavuzlar üzerinde eşit kuvvet dağılımı sağlar ve makine takımının rijitliğini ve ayrıca çekme ve basınca karşı direncini önemli ölçüde artırır. Tahrik sistemi, portalın Y ekseni boyunca hareketini tahrik etmek için bir AC servo motor ve hassas bir bilyalı vida çifti kullanır. Yatağın ve çalışma tezgahının seviyesinin kolayca ayarlanmasını kolaylaştıran ayarlanabilir cıvatalar, yatağın alt yüzeyine dağıtılmıştır.

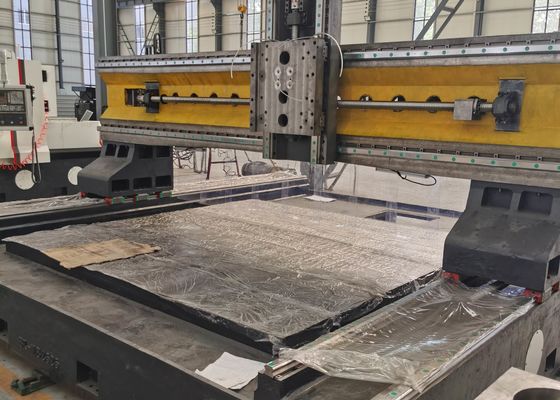

2. Mobil Portal
Hareketli portal, gri demir (HT250) bir dökümdür. Portalin ön tarafına ultra yüksek yük taşıma kapasitesine sahip iki lineer kılavuz rayı monte edilmiştir. Bir dizi hassas bilyalı vida çifti ve bir servo motor, güç kafası kayar plakasının X ekseni boyunca hareket etmesini sağlar ve delme güç kafaları güç kafası kayar plakasına monte edilir. Portalin hareketi, servo motorun hassas bir kaplin aracılığıyla bilyalı vidadaki bilyalı somunun dönmesini sağlamasıyla elde edilir.

CNC portal delme ve frezeleme makinesi, plaka tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için özel olarak tasarlanmış yüksek performanslı bir endüstriyel cihazdır. Bu ekipman, flanşlar, diskler, halkalar ve plakalar dahil olmak üzere iş parçalarının işlenmesi için özelleştirilmiştir—bu iş parçalarının kalınlığının, makinenin belirtilen etkili işleme aralığını tam olarak karşılaması temel önkoşulu ile.

Çelik yapı atölyelerinde, ekipman, yapısal plakalar ve konektörler üzerinde hassas delme ve frezeleme yaparak, sağlam çelik çerçeve montajı için sağlam bir temel oluşturur. Rüzgar enerjisi için, rüzgar türbini kuleleri ve flanşlar üzerinde yüksek hassasiyetli işleme yapar—bu bileşenlerin sert koşullara (örneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) dayanmasını sağlamak için kritik öneme sahiptir. Köprü yapımında, köprü kirişlerini ve braketlerini işler, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak sağlam, dayanıklı bağlantıları garanti eder.
