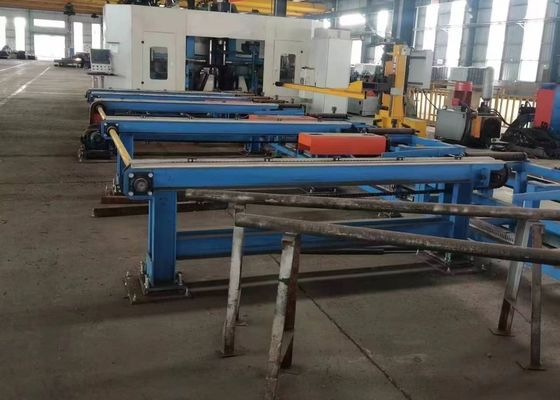

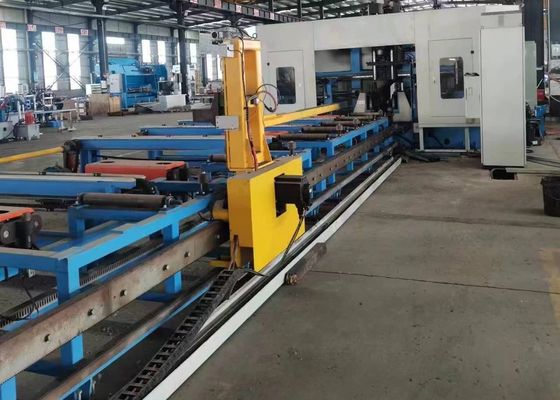

100-500mm H Kiriş Genişlik Aralığı BHD Serisi CNC Delme Makinesi 0-10m/Dakika İş Mili Besleme Hızı
Uygulama:
Esas olarak H profilli çelik, lama çeliği, köşebent çeliği ve diğer çeliklerin delinmesi, kılavuz çekilmesi, işaretlenmesi ve çizilmesi için kullanılır. Binalar, garajlar, kuleler ve ızgara yapılar gibi çelik yapı endüstrilerinde yaygın olarak kullanılmaktadır.
Özellikler:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Kiriş genişliği
aralığı(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
H Kiriş yüksekliği
aralığı(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Lama çeliği
genişlik aralığı(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Lama çeliği
yükseklik aralığı(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Maks. iş parçası
kalınlığı(mm)
|
40 |
40 |
80 |
80 |
|
Maks. iş parçası
uzunluğu (m)
|
12 veya 15 (isteğe bağlı) |
|
Delme iş mili
adet
|
Toplam 3 iş mili, bir iş mili üst ünitede, sırasıyla sol ve sağ tarafta
|
|
İş mili deliği
konik
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Maks. delme
çapı (mm)
|
40 |
40 |
40 |
40 |
|
İş mili motoru
gücü (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
İş mili hızı
(dev/dak)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
İş mili besleme
hızı(m/dak)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
X ekseni besleme
hızı(m/dak)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Takım
magazin adedi
|
3 |
3 |
3 |
3 |
|
Takım magazini
tipive kapasitesi
|
Sıra tipi, 3x4 (isteğe bağlı) |
|
İşaretleme ünitesi
(isteğe bağlı)
|
Disk yazma, 36 karakter, karakter boyutu Φ10mm
|
| CNC sistemi |
Alman Siemens, Japonya Panasonic, Çin INVT
|
| Soğutma yöntemi |
Sprey soğutma, iç soğutma + dış soğutma |
|
Makine Genel
Boyutu (m)
|
Yaklaşık 32x5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x6x3.5 |
| Toplam Güç (kW) |
Yaklaşık 55 |
Yaklaşık 55 |
Yaklaşık 60 |
Yaklaşık 60 |
Yukarıdaki parametreler, müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir.
1. Çelik yapı endüstrisi için gerekli ve özel delme ekipmanı.
2. H kirişleri ve lamalar üzerinde aynı anda üç yüzeyde delik açın, yüksek hassasiyet ve yüksek verimlilikle.
3. 7 CNC ekseni, doğru besleme ve konumlandırmayı otomatik olarak tamamlar.
4. AUTOCAD ve DSTV iş parçası çizimlerini tanıyabilir ve bunları işleme programlarına dönüştürebilir.
Ürün Özellikleri
1. Besleme mekanizması, yüksek hız ve konumlandırma hassasiyeti ile CNC taşıyıcı sıkıştırma ve besleme yöntemini benimser.
2. H kirişinin üç yüzünü delmek için üç adet BT40 yüksek hızlı iş mili kullanılır. Karbür matkap ucu kullanır, iş mili dönüş hızı 3000 dev/dak'ya kadar olabilir. İşleme verimliliği yüksektir ve delme etkisi iyidir. Delme sırasında oluşan talaşlar zincir tipi talaş konveyörü ile taşınacaktır.
3. Soğutma sistemi, iç soğutma ve dış soğutma fonksiyonlarına sahip sis soğutmasını benimser. Her delme iş mili kutusu, delme ihtiyaçlarına göre seçilebilen kendi dış soğutma nozülüne ve iç soğutma konektörüne sahiptir. İç soğutma ve dış soğutma ayrı ayrı veya aynı anda kullanılabilir.
4. Otomatik takım değiştirici (ATC) sistemi, müşterilerin ihtiyacına göre donatılabilir, aleti manuel olarak değiştirmenize gerek yoktur, zamandan tasarruf sağlar ve iş verimliliğini artırır.
Numune gösteri oturumları sırasında, CNC kiriş plakası metal delme, işaretleme ve kesme makinesi, farklı flanş genişliklerine ve gövde kalınlıklarına sahip standart H-kiriş numuneleri ve çeşitli boyutlardaki lama çeliği numuneleri üzerinde çalışırken işleme yeteneklerini etkili bir şekilde sergileyebilir. Bu gösterilerde sunulan numuneler, makine takımının doğru delik konumlandırması, pürüzsüz kılavuz çekilmiş dişler ve okunabilir işaretleme desenleri elde etme kapasitesini açıkça göstermekte ve böylece gerçek dünya uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak somutlaştırmaktadır.
Yüksek Hızlı CNC H-Kiriş Delme, İşaretleme ve Kesme Makinesi öncelikle çelik yapı atölyelerinde ve köprü inşaat projelerinde kullanılmaktadır. Çelik yapı atölyelerinde, çerçeveler ve destek yapıları için kullanılan H-kirişler üzerinde hassas işleme yaparak, çelik yapıların kararlı bir şekilde montajı için sağlam bir temel oluşturur. Köprü inşaat senaryolarında, H-kirişler üzerinde yüksek hassasiyetli delme işlemleri gerçekleştirir; bu sadece köprülerin yapısal bütünlüğünü artırmaya katkıda bulunmakla kalmaz, aynı zamanda uzun süreli yüklere etkili bir şekilde dayanmalarını sağlar. Yüksek operasyonel verimlilikle donatılan makine, bu kritik altyapı sektörlerine güvenilir destek sağlayarak, ilgili projelerin sorunsuz ilerlemesini güvence altına alır.
