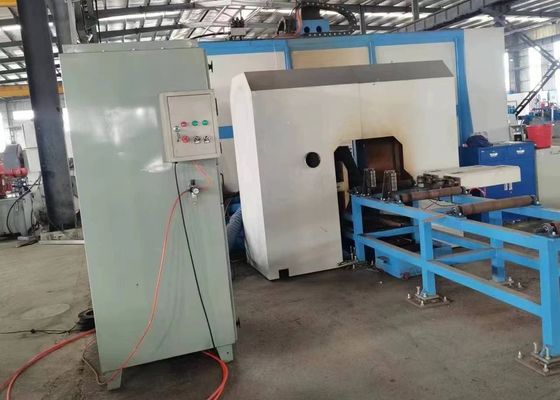

BHD500 Model CNC Çelik Delme Kesme Makinesi 3 Takım Magazinli Kiriş Delme Makinesi
Uygulama:
Bu CNC plaka delme, delme ve işaretleme ekipmanı, öncelikle H-kesit çelik, kanal çeliği ve köşebent çeliği gibi çelikler üzerinde delme, kılavuz çekme, işaretleme ve çizme işlemleri yapmak için tasarlanmıştır. Bina inşaatı, garaj inşaatı, kule imalatı ve ızgara yapı mühendisliği gibi çelik yapı endüstrilerinde yaygın olarak uygulanmaktadır.
Özellikler:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Kiriş genişliği
aralığı(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
H Kiriş yüksekliği
aralığı(mm)
|
100~500 |
100~500 |
100~500 |
100~600 |
|
Kanal çeliği
genişlik aralığı(mm)
|
100~500 |
100~700 |
100~1000 |
100~1250 |
|
Kanal çeliği
yükseklik aralığı(mm)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Maks. iş parçası
kalınlığı(mm)
|
40 |
40 |
80 |
80 |
|
Maks. iş parçası
uzunluğu (m)
|
12 veya 15 (isteğe bağlı) |
|
Delme miliadet
|
Toplam 3 mil, üst ünitede bir mil, sol taraf
ve sağ tarafsırasıyla
|
|
Mil deliği
konikliği
|
BT40 |
BT40 |
BT40 |
BT40 |
|
Maks. delme
çapı (mm)
|
40 |
40 |
40 |
40 |
|
Mil motorugücü
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Mil hızı
(dev/dak)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Mil besleme
hızı(m/dak)
|
0~10 |
0~10 |
0~10 |
0~10 |
|
X ekseni beslemehızı
(m/dak)
|
0~40 |
0~20 |
0~20 |
0~20 |
|
Takım adedimagazin
|
3 |
3 |
3 |
3 |
|
Takım magazini
tipive kapasitesi
|
Sıra tipi, 3x4 (isteğe bağlı) |
|
İşaretleme ünitesi(isteğe bağlı)
|
Disk yazma, 36 karakter, karakter boyutu Φ10mm
|
| CNC sistemi |
Alman Siemens, Japon Panasonic, Çin INVT
|
| Soğutma yöntemi |
Sprey soğutma, iç soğutma + dış soğutma |
|
GenelBoyut (m)
|
Yaklaşık 32x5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x6x3.5 |
| Toplam Güç (kW) |
Yaklaşık 55 |
Yaklaşık 55 |
Yaklaşık 60 |
Yaklaşık 60 |
Yukarıdaki parametreler, müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir.
1. Bina çelik yapı endüstrisi için temel ve özel bir delme ekipmanı.
2. H-kirişlerin ve kanal çeliklerinin üç yüzeyinde aynı anda delik açabilir, yüksek hassasiyet ve yüksek verimlilik sunar.
3. Doğru besleme ve konumlandırmayı otomatik olarak gerçekleştiren 7 CNC ekseni ile donatılmıştır.
4. AUTOCAD ve DSTV iş parçası çizimlerini tanıyabilir ve bunları işleme programlarına dönüştürebilir.
Ürün Özellikleri
1. Hidrolik disk işaretleme makinesi isteğe bağlı olarak donatılabilir. Disk, servo motor ile konumlandırılır ve 36 farklı karakteri hızla işaretleyebilir.
2. Otomatik çizme ve kılavuz çekme fonksiyonları, geleneksel manuel çizmenin yerini alır. Çizme aletleri, H-kiriş flanşları ve web'leri üzerindeki bir sonraki kaynak işlemi için plaka konumlarını işaretlemek için kullanılabilir, bu da zaman ve çaba tasarrufu sağlarken doğruluğu artırır. Kılavuz çekme ayrıca H-kiriş flanşları ve web'leri üzerinde de yapılabilir, bu da üretim verimliliğini önemli ölçüde artırır.
3. Besleme ve işleme sırasında iş parçasının sıkıştırılması, kelepçenin boyuna kaldırılması ve yanal itme sıkıştırması, kelepçenin sabitlenmesi ve gevşetilmesi, ekipmanın çalışması sırasında güvenilirliği sağlayan hidrolik sistem tarafından tamamlanır.
4. Kontrol sistemi, tanınmış uluslararası markaların ana bileşenleriyle bir ana bilgisayar ve PLC'den oluşur. Çoklu programlama yöntemleri, operatörlerin çeşitli programları kolayca düzenlemesini sağlar. DXF ve DSTV dosyaları gibi üçüncü taraf AutoCAD veya TEKLA Structures sistemleri tarafından oluşturulan yapısal tasarım verileri içe aktarılabilir.
Numune gösteri faaliyetleri sırasında, CNC kiriş plaka metal delme, işaretleme ve kesme makinesi, standart H-kiriş numuneleri (farklı flanş genişlikleri ve web kalınlıkları ile karakterize edilir) ve çeşitli boyutlardaki kanal çeliği numuneleri üzerinde çalışırken işleme performansını etkili bir şekilde sergileyebilir. Bu gösterilerde sunulan numuneler, makine takımının doğru delik konumlandırması, pürüzsüz kılavuz çekilmiş dişler ve okunabilir işaretleme desenleri gerçekleştirme kapasitesini açıkça göstermekte ve böylece gerçek dünya uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak somutlaştırmaktadır.

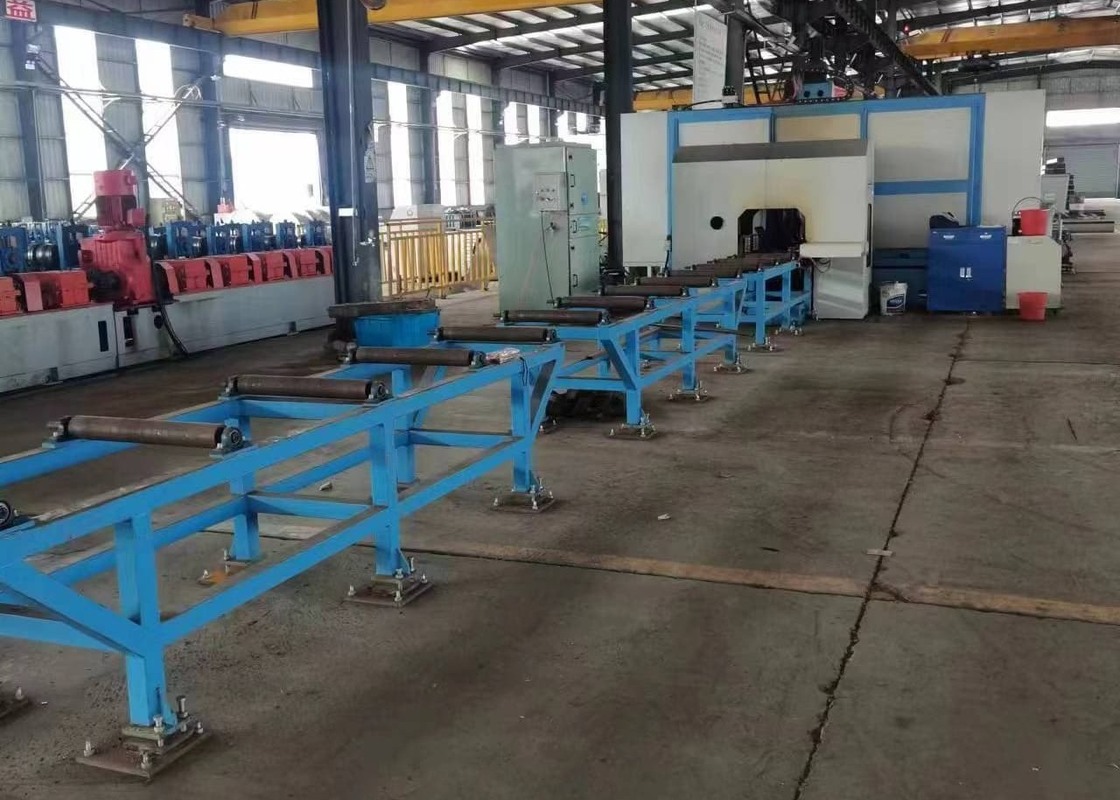

Yüksek Hızlı CNC H-Kiriş Delme, İşaretleme ve Kesme Makinesi, esas olarak çelik yapı atölyelerinde ve köprü inşaatı girişimlerinde uygulanmaktadır. Çelik yapı atölyelerinde, çerçeveler ve destek yapıları için kullanılan H-kirişler üzerinde hassas işleme yaparak, çelik yapıların kararlı montajı için sağlam bir temel oluşturur. Köprü inşaatı bağlamında, H-kirişler üzerinde yüksek doğrulukta delme işleri uygular - bu sadece köprülerin yapısal bütünlüğünü iyileştirmeye yardımcı olmakla kalmaz, aynı zamanda uzun süreli yüklere etkili bir şekilde dayanmalarını sağlar. Yüksek operasyonel verimliliğe sahip makine, bu kritik altyapı alanlarına güvenilir destek sunarak, ilgili projelerin sorunsuz ilerlemesini sağlar.
