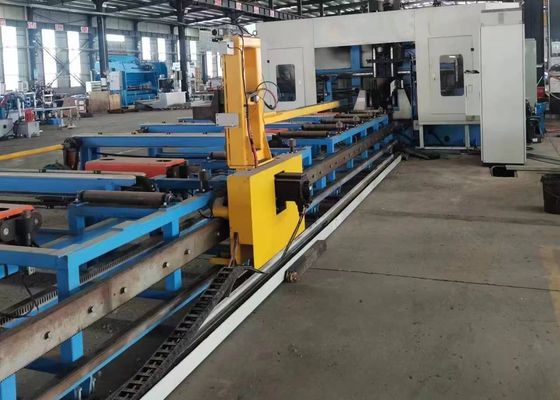

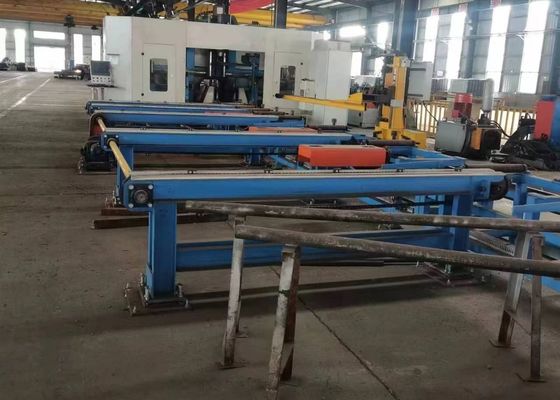

3 Araç Dergisi BHD Serisi CNC Yüksek Hızlı Borma Makinesi Çubuk için 100-3000r/Min Döner Hızı
Uygulama:
CNC H kiriş sondaj ve kesim makinesi hattı, öncelikle H kirişleri, kanal çelikleri, açı çelikleri ve diğer çelik malzemeleri için sondaj, dokunma, işaretleme ve puanlama için tasarlanmıştır.Çelik yapı sektörlerinde geniş bir şekilde uygulanmaktadır, inşaat, garaj inşaatı, kule imalatı ve şebeke yapısı projeleri dahil.
Özellikler:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Çubuk genişliği
Aralık(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H kiriş yüksekliği
Aralık(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100~600 |
|
Kanal çelik
Genişlik aralığı(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Kanal çelik
Yükseklik aralığı(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. iş parçası
kalınlığı(mm)
|
40 |
40 |
80 |
80 |
|
Max. iş parçası
Uzunluk (m)
|
12 veya 15 (ihtiyaç duyulmaz) |
|
Borma yuvası
Ne kadar?
|
Toplamda 3 spindle, üst birimdeki bir spindle, sol taraf ve sağ taraf.
|
|
Döner deliği
kıvırcık
|
BT2 |
BT2 |
BT2 |
BT2 |
|
Max.çalıştırma
çapı (mm)
|
40 |
40 |
40 |
40 |
|
Spindle motoru
Güç (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Döner hızı
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
İskele besleme
Hız(m/dakikada)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
X ekseni besleme
Hız(m/dakikada)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Araç miktarı
dergisi
|
3 |
3 |
3 |
3 |
|
Araç dergisi
türüve kapasitesi
|
Satır tipi, 3x4 (ihtiyaç duyulmaz) |
|
İşaretleme birimi
(ihtiyaç duyulmaz)
|
Disk yazma, 36 karakter, karakter boyutu Φ10mm
|
| CNC sistemi |
Alman, Japon, Çin
|
| Soğutma yöntemi |
Spray soğutma, iç soğutma + dış soğutma |
|
Makine Genel
Boyut (m)
|
Yaklaşık 32x5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x6x3.5 |
| Toplam Güç (kW) |
Yaklaşık 55. |
Yaklaşık 55. |
Yaklaşık 60 |
Yaklaşık 60 |
Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir.
1İnşaat çelik yapı endüstrisi için özel bir sondaj cihazı.
2H kirişlerinin ve kanal çeliklerinin üç yüzeyinde aynı anda delik açma yeteneği, yüksek hassasiyet ve verimlilik sağlar.
37 CNC ekseni ile donatılmış, otomatik olarak doğru besleme ve konumlandırma işlemlerini gerçekleştirir.
4. AUTOCAD ve DSTV iş parçası çizimlerinin tanınmasını destekler ve bunları işleme programlarına dönüştürebilir.
Ürün Özellikleri
1Ekipmanın besleme mekanizması, CNC arabasına dayalı bir sıkıştırma ve besleme sistemini kullanır.Bu gelişmiş konfigürasyon sadece verimli üretim ihtiyaçlarını karşılamak için hızlı malzeme taşıma mümkün değil aynı zamanda olağanüstü konumlama hassasiyeti sağlar, daha sonra istikrarlı ve doğru işleme süreçleri için sağlam bir temel oluşturur.
2H kirişlerinin üç yüzeyinde sondaj işlemleri için üç BT40 yüksek hızlı filiz kullanılır.ve spindle dönme hızı 3000rpm'e kadar ulaşabilir, yüksek işleme verimliliğini ve mükemmel sondaj performansını sağlar.
3Soğutma sistemi, hem iç hem de dış soğutma işlevlerini entegre eden sis soğutma teknolojisini benimser.Her sondaj spindle kutusu özel bir dış soğutma nozel ve bir iç soğutma bağlantısı ile donatılmıştırİç ve dış soğutma bağımsız olarak veya eşzamanlı olarak kullanılabilir.
4Otomatik Araç Değiştiricisi (ATC) sistemi, müşteri gereksinimlerine göre yapılandırılabilir.Bu sayede operasyon zamanı tasarruf edilir ve genel iş verimliliği artırılır..
Örnek gösterim oturumları sırasında, CNC kiriş ve plaka metal delme, işaretleme, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsBu gösterimlerde gösterilen örnekler, makine aletinin, deliklerin kesin bir şekilde konumlandırılması, pürüzsüz vurulan iplikler ve net işaretleme desenleri elde etme yeteneğini açıkça göstermektedir.Böylece pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtır.
Yüksek H H hızı CNC H kirişleri sondaj, işaretleme ve tıraş makinesi, esas olarak çelik yapı atölyelerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapıları için kullanılan H kirişlerinde hassas işleme yapılır, böylece çelik yapıların istikrarlı montajı için sağlam bir temel oluşturur.Bu, sadece köprülerin yapısal istikrarını artırmaya yardımcı olmakla kalmaz, aynı zamanda uzun süreli yükleri etkili bir şekilde kaldırmalarını da sağlarYüksek operasyonel verimliliği ile makine, bu kilit altyapı alanları için güvenilir destek sağlar ve ilgili projelerin sorunsuz ilerlemesini sağlar.
