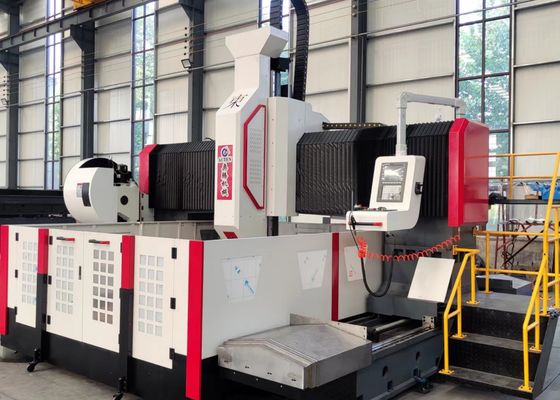

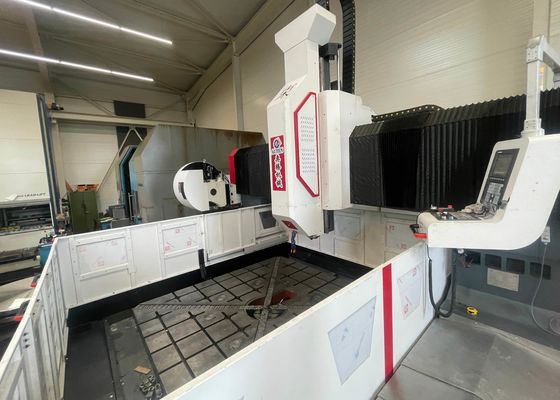

3000x1600mm İş Parçası Boyutu Delme ve Frezeleme Makinesi Model PHD3016 70mm Maksimum Delme Çapı

3000x1600mm İş Parçası Boyutu Delme ve Freze Makinesi Model PHD3016 70mm Maksimum Delme Çapı

Uygulama:

Bu CNC portal plaka ve flanş delme ekipmanı, plaka/yapısal bileşenlerin delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için tasarlanmıştır.

Öncelikle, etkili çalışma aralığına giren kalınlıklara sahip iş parçalarının (flanşlar, diskler, halkalar ve plakalar dahil) yüksek verimli delinmesi için tasarlanmıştır. Tek malzemeli parçalarda ve kompozit malzemelerde delik ve kör delik delme imkanı sağlar. Makine takımının işleme süreçleri dijital olarak kontrol edilir, olağanüstü operasyonel kolaylık sağlar. Çok çeşitli ve büyük hacimli partilerde otomatik, yüksek hassasiyetli üretimi destekler.

Özellikler:

Ürün Özellikleri

1. Tezgah
Gri dökme demirden (HT250) üretilen tezgah, mükemmel rijitlik ve boyutsal kararlılık sağlayarak çift temperleme ve titreşimli gerilim giderme işleminden geçer. Çalışma yüzeyi entegre bir döküm yapısına sahiptir.

2. Hareketli Portal
Gri dökme demirden (HT250) imal edilen hareketli portal, iki takım ultra yüksek yük taşıma kapasiteli lineer kılavuz yolu, bir takım hassas bilyalı vida ve bir servo motor ile donatılmıştır; güç kafası kaydırıcısını Y ekseni olarak yapılandırır. Delme güç kafası, eş yönlü hareket için güç kafası kaydırma plakasına monte edilmiştir. Portal traversi, hassas bir kaplin aracılığıyla bilyalı vidanın dönüşünü sağlayan servo motor aracılığıyla gerçekleştirilir.ning programları. Ön delme önizleme ve doğrulama özellikleri, operasyonel kolaylığı ve doğruluğu daha da artırır.

3. Hareketli Eyer
Hareketli eyer, hassas bir dökme demir yapısına sahiptir. İki takım ultra yüksek yük taşıma kapasiteli CNC sert raylı kayar tabla, bir takım hassas bilyalı vida tertibatı ve bir servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmıştır; delme güç kafasını Z ekseni boyunca hareket ettirir. Bu konfigürasyon, güç kafasının hızlı besleme, çalışma beslemesi, hızlı geri çekme ve durma gibi eylemleri gerçekleştirmesini sağlarken, otomatik talaş kırma, talaş temizleme ve duraklatma işlevlerini de içerir.

4. İletim Sistemi
Bu ekipman, Tayvan HIWIN kılavuz raylarını ve kayar bloklarını entegre eden yüksek hassasiyetli bir konfigürasyon benimser, sorunsuz çalışmayı sağlarken ağır yük taşıma kapasitesini önemli ölçüde artırır.
X ekseni ve Z ekseni, sırasıyla enine ve boyuna hareket için kılavuz ve yük taşıma rayları olarak hizmet veren iki adet lineer kılavuz rayı ile donatılmıştır. Bu tasarım, yüksek hızlı delme işlemleri için teknik gereksinimleri karşılar. İletim için, hem X ekseni hem de Z ekseni, hassas lineer hareket elde ederek, hassas bilyalı vidaları döndürmek için AC servo motorlar kullanır.tool disk dergileri veya lineer takım dergileri mevcuttur, bu da işleme verimliliğini önemli ölçüde artırır.

Flanşlar ve karbon çelik için CNC portal tipi delme, işaretleme ve freze makinesi, plaka tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmış, yüksek performanslı bir endüstriyel cihazdır. Bu ekipman, flanşlar, diskler, halkalar ve düz plakalar dahil olmak üzere iş parçalarını işlemek için özelleştirilmiştir ve bu tür iş parçalarının kalınlığının makinenin belirtilen etkili işleme aralığına tamamen uyması temel bir gerekliliktir.

Çelik yapı atölyelerinde, bu ekipman yapısal plakalar ve bağlantı elemanları için hassas delme ve frezeleme sağlar, böylece çelik çerçevelerin kararlı montajı için sağlam bir temel oluşturur. Rüzgar enerjisi sektörü için, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar; bu, bu bileşenlerin zorlu çevre koşullarına (örneğin, yoğun rüzgarlar, sıcaklık dalgalanmaları) dayanabilmesini garanti eden vazgeçilmez bir işlemdir. Köprü inşaat projelerinde, ekipman köprü kirişlerini ve destek braketlerini işler, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, dayanıklı bağlantıların oluşmasını sağlar.
