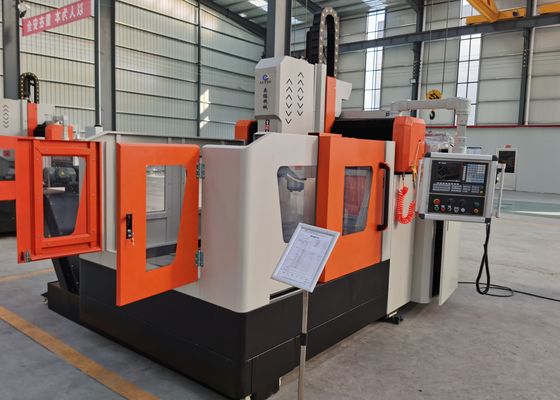

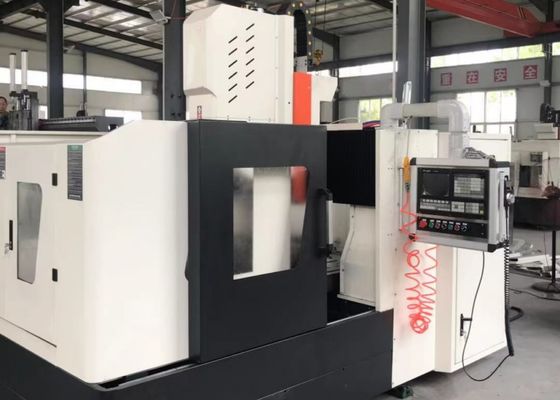

5300x3400x2700mm Genel Boyut CNC Plaka Delme Freze Makinesi 40mm Maksimum Delme Çapı

5300x3400x2700mm Genel Boyut CNC Plaka Delme Freze Makinesi 40mm Maksimum Delme Çapı

Uygulama:

CNC portal delme ve freze makinesi, esas olarak plakalar ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için kullanılır. Flanşlar, diskler, halkalar ve plakalar gibi iş parçalarına uygulanabilir ve kalınlıkları kesinlikle ekipmanın etkin işleme aralığına girmelidir. Hem tek malzemeli parçalar hem de kompozit malzemeler için delik ve kör deliklerin işlenmesi gerçekleştirilebilir. Tüm işleme dizisi üzerinde dijital kontrole sahip olan makine, olağanüstü operasyonel verimlilik sunar. Otomatik üretim, yüksek hassasiyetli işleme, çok çeşitli işleme ve büyük ölçekli imalatı başarmada yetkindir.

Özellikler:

Ürün Özellikleri

1. İletim Cihazı:
Tayvan'dan ithal edilen kılavuz raylar ve kaydırıcılar içeren yüksek hassasiyetli bir tasarım benimser, sorunsuz çalışmayı sağlar ve ağır yük kapasitesini etkili bir şekilde artırır.
X ekseni ve Z ekseni, yanal ve boyuna hareket için sırasıyla iki adet haddeleme lineer kılavuz kullanır, bu da yüksek hızlı delme teknik gereksinimlerini karşılayabilir. X ekseni ve Z ekseninin iletimi, lineer hareketi sağlamak için hassas bilyalı vidaları döndürmek üzere AC servo motorlar kullanır.

2. Y ekseni, her iki tarafta iki adet ağır hizmet tipi haddeleme lineer kılavuz ile donatılmıştır, bunlardan biri yan asılı bir yapıya sahiptir ve birlikte Y ekseni kayar yolunu oluşturur. Bu konfigürasyon, portal çerçevesinin yüksek rijitlik ve mukavemet gereksinimlerini karşılar, aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim emme performansı ve uzatılmış hizmet ömrü gibi teknik avantajları da bünyesinde barındırır. Y ekseni iletimi, çift servo motor senkron tahrik teknolojisini benimser: Her iki tarafa birer servo motor takılır, bu da bilyalı vidaları senkron olarak döndürerek portal çerçevesini hareket ettirir ve CNC işleme sağlar.

3. Otomatik Yağlama Cihazı ve Koruyucu Cihaz:
Takım tezgahı, kılavuz raylar, kurşun vidalar ve raflar gibi hareketli çiftlerin otomatik olarak yağlanmasını sağlayan, ölü bölgeler olmadan, böylece takım tezgahının hizmet ömrünü sağlayan, Tayvan yapımı hacimsel kısmi basınçlı otomatik yağlama cihazı ile donatılmıştır. Takım tezgahının X ekseni ve Y ekseni toz geçirmez koruyucu kapaklarla donatılmıştır ve çalışma tezgahının etrafına su geçirmez sıçrama koruyucuları takılmıştır.

4. Lazer İnterferometre:
Her bir ekipman parçası, diğer parametrelerin yanı sıra adım hatalarını, boşluğu, konumlandırma doğruluğunu ve tekrar konumlandırma doğruluğunu hassas bir şekilde inceleyen ve telafi eden bir Amerikan API lazer interferometre kullanılarak kalibre edilir. Bu, makinenin dinamik ve statik kararlılığının yanı sıra işleme hassasiyetini sağlar, aynı zamanda 3D işleme doğruluğunu ve daireselliğini de garanti eder.

Plaka ve sac metal delme ve işaretleme için bu yüksek performanslı CNC portal tipi endüstriyel ekipmanı, plaka tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmıştır. Özellikle flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarının işlenmesi için yapılandırılmış olup, bu iş parçalarının kalınlığının makinenin tanımlanmış etkin işleme parametrelerine kesinlikle uyması gerektiği temel bir özelliğe sahiptir.

Çelik yapı atölyelerinde, bu ekipman, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek, çelik çerçevelerin kararlı bir şekilde montajı için sağlam bir temel oluşturur. Rüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar - bu bileşenlerin şiddetli çevresel koşullara (örneğin, güçlü rüzgarlar, sıcaklık değişimleri) dayanabilmesini sağlayan temel bir süreçtir. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, dayanıklı bağlantıların oluşumunu kolaylaştırır.
