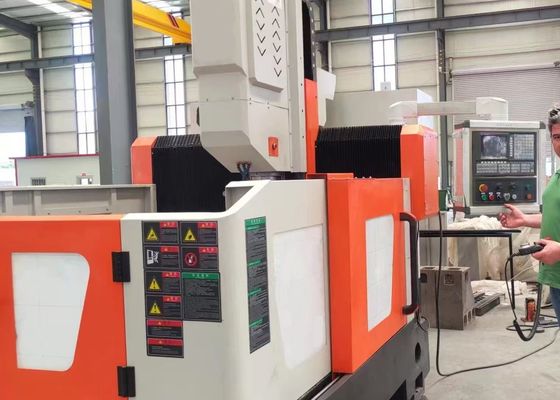

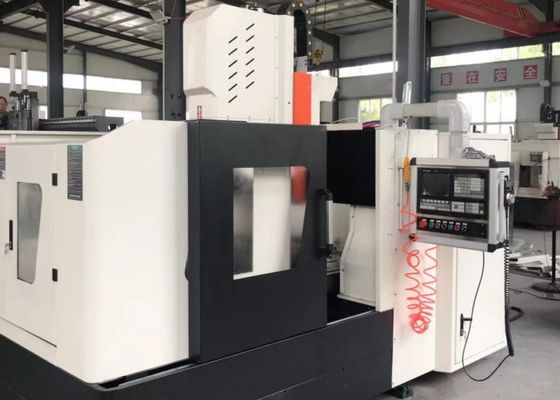

1200x1200 Mm İş Parçası Boyutu Gantry Sabit Plaka Delme Freze Makinesi 750mm Gantry Yüksekliği
Uygulama:
CNC gantry tipi delme ve freze makinesi, öncelikle plakalar ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır. Uygulama kapsamı, ekipmanın etkin işleme aralığına giren kalınlıklara sahip flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını kapsar. Makine, hem tek malzemeli bileşenler hem de kompozit malzemeler üzerinde delik ve kör deliklerin imalatını sağlar. Tüm işleme süreci üzerinde dijital kontrol özelliği sayesinde, olağanüstü operasyonel kolaylık sunar. Otomatik üretimi destekleyebilir, yüksek hassasiyet elde edebilir ve çok çeşitli ve büyük ölçekli üretim gereksinimlerini karşılayabilir.
Özellikler:
| İş parçası boyutu |
E x B |
1200x1200 mm |
| Gantry yüksekliği |
750 mm |
| Tezgah |
T-yuvası genişliği |
18mm |
| Delme güç kafası |
Adet |
1 |
| Mil konikliği |
BT50 |
|
Maks. delme çapı
(Sıradan karbon çeliği)
|
Φ60 mm |
| Kılavuz çekme çapı |
M3-M28 |
| Mil hızı |
30~3000 dev/dak |
| Servo mil motor gücü |
22kW |
| Milin alt ucundan çalışma tablasına olan mesafe |
200-750mm |
|
Güç kafasının yanal hareketi(X ekseni)
|
Maks. yatay strok |
1200 mm |
| Yanal hareket hızı |
0~8 dev/dak |
| Yanal hareket için servo motor gücü |
2.4kW |
| Gantry boyuna hareketi (Y ekseni) |
Maks. besleme stroku |
1200 mm |
| Besleme hareket hızı |
0~8 m/dak |
| Besleme servo motor gücü |
2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok |
550 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
2.8kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Genel boyut |
U x G x Y |
4000x3800x2800 mm |
Ürün Özellikleri
1. Makine Yatağı ve Tezgah:
Makine yatağı ve tezgah, son hassas işleme öncesinde çift tavlama ve yaşlandırma işlemlerinden geçen gri dökme demirden (HT250) entegre olarak dökülmüştür. Bu üretim süreci, mükemmel statik ve dinamik rijitliğin yanı sıra deformasyon olmadan boyutsal kararlılık sağlar. Tezgah yüzeyi, iş parçası sıkıştırması için özel olarak tasarlanmış, mantıksal olarak düzenlenmiş T-yuvaları ile hassas bir şekilde işlenmiştir. Yatak tabanının her iki tarafına iki adet yüksek hassasiyetli lineer kılavuz takılmıştır, bu da kılavuz kaydırıcılar üzerinde eşit kuvvet dağılımı sağlayarak makine takımının genel rijitliğini ve gerilme ve sıkıştırmaya karşı direncini önemli ölçüde artırır. Tahrik sistemi, gantry'nin Y ekseni hareketini her iki tarafta senkronize olarak tahrik etmek için hassas bilyalı vidalarla eşleştirilmiş AC servo motorlar kullanır. Ayarlanabilir ankraj cıvataları, makine yatağı ve tezgahın uygun şekilde tesviyesini kolaylaştıran, yatağın alt yüzeyine stratejik olarak dağıtılmıştır.
2. Sabit Kiriş/Mobil Gantry:
Sabit kirişli gantry, gri dökme demirden (HT250) döküm yoluyla üretilmiştir. Gantry'nin ön tarafına iki set ultra yüksek yük taşıma kapasiteli döner lineer kılavuz monte edilmiştir. Bir hassas bilyalı vida, bir servo motorla eşleştirilerek güç kafası kayar plakasını X ekseni boyunca hareket ettirir ve kayar plaka standart olarak bir delme güç kafası ile donatılmıştır. Gantry'nin hareketi, bir hassas kaplin aracılığıyla gücü bilyalı vidaya ileten ve bilyalı vida somunu için dönme hareketi sağlayan bir servo motor aracılığıyla gerçekleştirilir.
3. Mobil Eyer:
Mobil eyer, hassas bir dökme demir yapısal bileşendir. İki set ultra yüksek yük taşıma kapasiteli CNC lineer kılavuz kaydırıcı, bir set hassas bilyalı vida tertibatı ve servo motora bağlanan yüksek hassasiyetli bir planet redüktör ile donatılmıştır. Tasarım, bilyalı vida üzerindeki yükü azaltan ve hizmet ömrünü uzatan güç kafası ağırlık dengelemesini içerir. Eyer, delme güç kafasını Z ekseni boyunca hareket ettirerek hızlı ileri hareket, hızlı geri çekme ve güç kafasının durdurulması gibi işlevleri sağlar. Ayrıca standart olarak otomatik talaş kırma, talaş tahliyesi ve duraklatma özelliklerine sahiptir.
4. Delme Güç Kafası:
Delme güç kafası, tork çıkışını artırmak için gücü özel bir hassas mile dişli bir senkron kayış aracılığıyla ileten özel bir servo mil motoru ile yapılandırılmıştır. Mil, Japon yapımı bir açılı temaslı yatak tertibatı (önde dört sıra, arkada iki sıra) içerir ve kademesiz hız düzenlemesini destekler. Pnömatik bir takım değiştirme sistemi ile donatılan mil, hızlı ve verimli takım değişimi sağlar. Besleme hareketi, bir bilyalı vida ile eşleştirilmiş bir servo motor tarafından tahrik edilir. X ve Y eksenleri bağlantı operasyonunu destekler ve yarı kapalı döngü kontrolünü benimseyerek lineer ve dairesel enterpolasyon fonksiyonlarını gerçekleştirir. Mil burnu bir BT50 konik deliğe sahiptir ve mil içinden soğutma sıvısı beslemesi ile yüksek hızlı U-matkap işleme desteği sağlayan yüksek hızlı bir döner bağlantı ile donatılmıştır.
Plaka ve sac metal delme ve işaretleme konusunda uzmanlaşmış bu yüksek performanslı CNC gantry tipi endüstriyel ekipman, plaka tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için özenle tasarlanmıştır. Özellikle flanşlar, diskler, halkalar ve düz plakalar dahil olmak üzere iş parçalarının işlenmesi için tasarlanmıştır; bu iş parçalarının kalınlığının makinenin önceden tanımlanmış etkin işleme parametrelerine kesinlikle uyması gereken bir çekirdek özelliğe sahiptir.
Çelik yapı atölyelerinde, bu ekipman yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek çelik çerçevelerin kararlı montajı için sağlam bir temel oluşturur. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar; bu, bu bileşenlerin zorlu çevre koşullarına (örneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) dayanabilmesini sağlayan vazgeçilmez bir işlemdir. Köprü inşaat girişimleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, dayanıklı bağlantıların oluşmasını sağlar.
