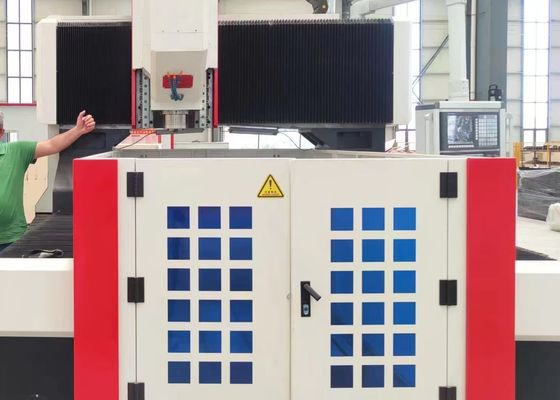

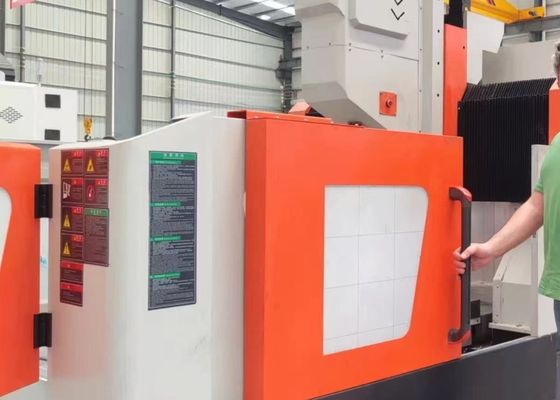

4000x3800x2800mm Genel Boyutlu Hareketli CNC Delme Makinesi 60mm Maksimum Delme Çapı
Uygulama:
CNC portal tipi delme ve frezeleme makinesi, esas olarak plaka iş parçaları ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri gerçekleştirmek üzere tasarlanmıştır. Çalışma kapsamı, flanşlar, diskler, halkalar ve düz plakalar dahil olmak üzere iş parçalarını kapsar ve kalınlık özellikleri, ekipmanın tanımlanmış etkili işleme parametreleri dahilinde kesinlikle belirtilir. Makine, hem tek malzemeli parçalar hem de kompozit malzeme bileşenleri üzerinde delik ve kör deliklerin işlenmesini kolaylaştırır. Tüm işleme iş akışı boyunca dijital kontrole sahip olması, üstün operasyonel kolaylık ve verimlilik sağlar. Otomatik üretimi desteklemek, yüksek hassasiyetli işleme sonuçları elde etmek ve çok çeşitli ve büyük ölçekli üretim senaryolarının gereksinimlerini karşılamak için iyi bir donanıma sahiptir.
Özellikler:
| İş parçası boyutu |
UxG |
1200x1200 mm |
| Portal yüksekliği |
750 mm |
| Tezgah |
T-yuvası genişliği |
18mm |
| Delme güç kafası |
Adet |
1 |
| Mil konikliği |
BT50 |
|
Maks. delme çapı
(Sıradan karbon çeliği)
|
Φ60 mm |
| Kılavuz çekme çapı |
M3-M28 |
| Mil hızı |
30~3000 dev/dak |
| Servo mil motor gücü |
22kW |
| Milin alt ucundan tezgaha olan mesafe |
200-750mm |
|
Güç kafasının yanal hareketi(X ekseni)
|
Maks. yatay strok |
1200 mm |
| Yanal hareket hızı |
0~8 dev/dak |
| Yanal hareket için servo motor gücü |
2.4kW |
| Portal boyuna hareketi (Y ekseni) |
Maks. besleme stroku |
1200 mm |
| Besleme hareket hızı |
0~8 m/dak |
| Besleme servo motor gücü |
2.4kW |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. strok |
550 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
2.8kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Genel boyut |
UxGxY |
4000x3800x2800 mm |
Ürün Özellikleri
1. İletim Sistemi:
Tayvan'dan tedarik edilen yüksek hassasiyetli kılavuz raylar ve kaydırıcılar, ekipmanın ağır yük taşıma kapasitesini önemli ölçüde artırırken, sorunsuz operasyonel performans sağlamak üzere tasarlanmıştır.
X ekseni ve Z ekseni, yanal ve boyuna hareket için kılavuz ve yük taşıma mekanizmaları olarak hizmet veren sırasıyla iki ve dört adet döner lineer kılavuz ile yapılandırılmıştır. Bu yapılandırma, yüksek hızlı delme işlemleri için teknik gereksinimleri tam olarak karşılar. Güç iletimi için, X ekseni ve Z ekseni, dönme hareketini hassas doğrusal yer değiştirmeye dönüştüren hassas bilyalı vidaları sürmek için AC servo motorları kullanır.
Y ekseni, Y ekseni kayar mekanizmasını oluşturmak üzere her biri iki kare ray kaydırıcısı ile donatılmış iki adet ağır hizmet tipi döner lineer kılavuz ile donatılmıştır. Bu yapısal tasarım, portal çerçevesinin yüksek rijitlik ve mukavemet gereksinimlerini karşılamakla kalmaz, aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim sönümleme performansı ve uzun bir hizmet ömrü dahil olmak üzere teknik avantajlar sağlar. Güç iletimi için, Y ekseni, bilyalı vidaların dönmesini eş zamanlı olarak süren ve böylece hassas CNC işleme işlemleri elde etmek için Y ekseni tezgahının gidip gelme hareketini çalıştıran servo motor senkron tahrik teknolojisini benimser.
2. Otomatik Yağlama Sistemi ve Koruyucu Mekanizmalar:
Bu takım tezgahı, Tayvan yapımı hacimsel kısmi basınçlı otomatik yağlama sistemi ile donatılmıştır. Kılavuz raylar, kurşun vidalar ve raflar gibi hareketli bileşenlere kapsamlı, ölü açı içermeyen otomatik yağlama sağlayarak, takım tezgahının hizmet ömrünü etkili bir şekilde korur. Ekipmanın X ekseni ve Y ekseni, toz geçirmez koruyucu kapaklarla donatılırken, operasyonel korumayı artırmak için tezgahın etrafına su geçirmez sıçrama koruyucuları takılmıştır.
3. Merkezi Soğutucu Dağıtım Sistemi:
Bu takım tezgahı, standart olarak merkezi bir soğutucu dağıtım sistemi ile birlikte gelir. Dahili soğutucu sirkülasyon sistemi, işleme işlemleri sırasında demir talaşlarının takımına yapışmasını etkili bir şekilde önler, takım aşınmasını azaltır, takım ömrünü uzatır ve iş parçalarının yüzey kalitesini artırır. Takım ucundaki yüksek basınçlı soğutucu çıkışı, hem iş parçası yüzeyi hem de yüksek hızlı döner bağlantı için güvenilir koruma sağlar, döner bağlantının safsızlık kaynaklı tıkanmasını önler ve genel iş parçası kalitesinin ve operasyonel verimliliğin iyileştirilmesine katkıda bulunur.
Plaka ve sac metal delme ve işaretleme uygulamalarına adanmış bu yüksek performanslı CNC portal tipi endüstriyel ekipman, plaka tipi bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmıştır. Özellikle flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarının işlenmesi için optimize edilmiş olup, bu iş parçalarının kalınlığının makinenin önceden yapılandırılmış etkili işleme parametrelerine kesinlikle uyması gerektiği temel bir özelliği içerir.
Çelik yapı imalat tesislerinde, bu ekipman, yapısal plakalar ve bağlantı elemanları üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek, çelik çerçevelerin kararlı montajı için sağlam bir temel oluşturur. Rüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar; bu, bu bileşenlerin şiddetli çevresel koşullara (örneğin, yoğun rüzgarlar, sıcaklık değişimleri) dayanabilmesini sağlayan ayrılmaz bir süreçtir. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, dayanıklı bağlantıların oluşumunu kolaylaştırır.
