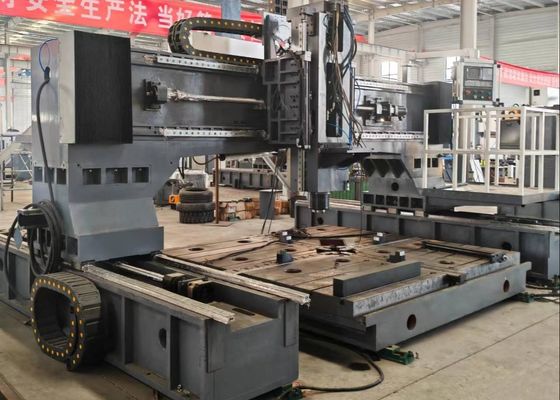

6500x4000x2700mm Toplam Boyut CNC Flange Borma freze makinesi 28mm T-Slot Genişliği Çalışma masası
Uygulama:
CNC portre sondaj ve freze makinesi, esas olarak plakalar ve yapısal bileşenler üzerinde sondaj, çemberleme, dokunma ve freze işlemleri için tasarlanmıştır.ve diğer iş parçasının kalınlıkları ekipmanın etkin işleme kapsamına girerTek malzeme bileşenlerinde ve bileşik malzemelerde delik ve kör deliklerin delinmesini kolaylaştırır.Otomatik üretimi mümkün kılarken üst düzey operasyon kolaylığı sunar, yüksek hassasiyet, çok çeşitlilikli işleme ve büyük ölçekli üretim.
Özellikler:
| İş parçasının boyutu |
LxW |
3000x2200 mm |
| Ganti yüksekliği |
600 mm |
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1eğitim |
| En fazla delme çapı |
Φ50 mm |
| Tapping çapı |
M3-M24 |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-600 mm |
|
Güç başlığının yan hareketleri(X eksen)
|
Maks. yatay yürüyüş |
2200 mm |
| Yan hareket hızı |
0 ~ 8 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpısı |
3000 mm |
| Besleme hareket hızı |
0 ~ 8 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
1000 mm |
| Hareket hızı |
0 ~ 8 m/min |
| Servo motor gücü |
2.4kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
6500x4000x2700 mm |
Ürün Özellikleri
1Depolama cihazı:
Yüksek hassasiyetle ithal edilen Tayvanlı kılavuz rayları ve kaydırıcılar, ekipmanların ağır yük taşıma kapasitesini etkili bir şekilde artırırken sorunsuz çalışmayı sağlar.
X-eksen ve Z-eksenleri, yan ve boylam hareketleri için her biri iki yuvarlak doğrusal kılavuz kullanır.Yüksek hızlı sondaj için teknik gereksinimleri karşılayanİletişim için, her iki eksen de rotasyon hareketleri için hassas top vidalarını çalıştırmak için AC servo motorlarını kullanır ve böylece doğrusal yer değiştirme elde eder.
Y ekseninde, Y ekseninde kaydırma rayını oluşturmak için her biri iki kare ray kaydırıcıyla donatılmış iki ağır yüklü yuvarlak doğrusal kılavuz bulunur.Bu konfigürasyon gantry çerçevesinin yüksek sertlik ve dayanıklılık gereksinimlerini karşılar, düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim emicilik ve uzatılmış hizmet ömrü gibi teknik avantajlar sunarken.Y-eksenli vites, top vidalarını birlikte döndürmek için servo motor eşzamanlı sürücü teknolojisini kullanır, Y eksenli çalışma masasının CNC işleme işlemleri için ileri geri hareket etmesini sağlar.
2Otomatik yağlama cihazı ve koruyucu ekipman:
Bu makine, Tayvan'da üretilen bir hacmi kısmi basınçlı otomatik yağlama sistemi ile donatılmıştır.Kılavuz rayları gibi hareketli bileşenlere ölü açısız otomatik yağlama, kurşun vidalar ve raflar, makine aletinin kullanım ömrünü etkili bir şekilde korur.Su geçirmez sıçrama koruyucuları daha fazla koruma için çalışma tezgahının etrafına monte edilirken.
3Tam KND Otobüs Absolute Değer Kontrol Sistemi:
Sistem, yüksek hassasiyetli mutlak değerli servo motorlarla eşleştirilen KND CNC platformunu benimser.ve Çin dilinde bir işletim arayüzü, hem yerleşik girişleri desteklerve dış USB veri girişi
.

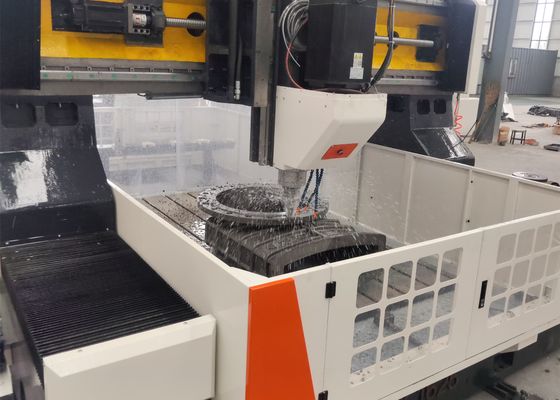

Bu yüksek performanslı CNC portalı endüstriyel ekipman, levha ve metal için sondaj ve işaretleme işlemlerinde uzmanlaşmış,plaka tipi bileşenlerin ve yapısal parçaların hassasiyetle işlenmesi için titizlikle tasarlanmıştır.Özellikle flanslar, diskler, halkalar ve düz levhalar gibi iş parçacıklarını işlemek için uyarlanmıştır.Bu iş parçasının kalınlığının makinenin önceden belirlenmiş etkili işleme özelliklerine sıkıca uyması gerektiği temel bir şartı içerir..
Çelik yapı üretim tesislerinde, bu ekipman yapı plakaları ve bağlantı bileşenleri üzerinde hassas sondaj ve frezeleme yapar.böylece çelik çerçevelerin istikrarlı montajı için güvenilir bir temel oluştururRüzgar enerjisi endüstrisinde,rüzgar türbini kuleleri ve flensleri için yüksek hassasiyetli işleme çözümleri sunar.Örneğin, kuvvetli rüzgarlar, sıcaklık değişimleri). Köprü inşaat projeleri için, ekipman, köprü kirişlerini ve destek desteklerini işler, bu da sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit,Köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış dayanıklı bağlantılar.
