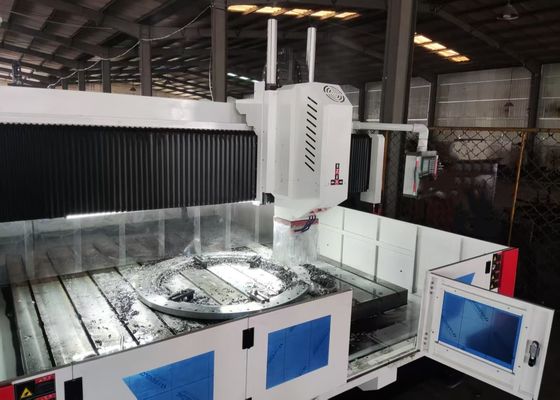

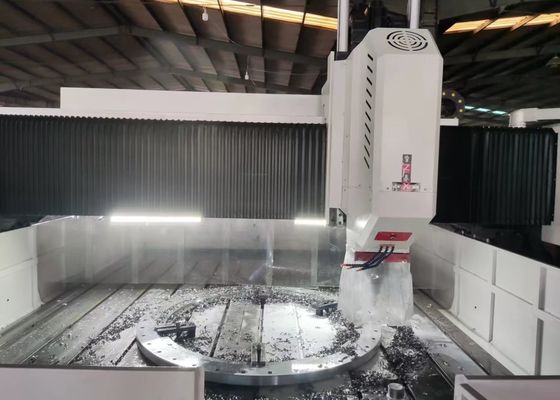

4000x1600mm İş parçasının boyutu CNC plaka flange sondaj freze makinesi 800mm Gantry yüksekliği
Uygulama:
Bu ekipman, plaka ve yapısal bileşenler üzerinde sondaj, çemberleme, dokunma ve freze işlemleri için tasarlanmıştır.Başlıca olarak, flensler dahil olmak üzere iş parçacıklarının yüksek verimlilikli delinmesi için tasarlanmıştır., diskleri, halkaları ve plakaları, etkili işleme aralığı içinde olan kalınlıklara sahiptir.Birim hem tek malzeme parçaları hem de kompozit malzemeler üzerinde delikler ve kör deliklerin işlenmesini sağlarİşleme süreçleri için dijital kontrol ile donatılmış olan makine aracı, otomatik üretimi, yüksek hassasiyetli imalatı,Çok çeşitli işleme, ve büyük ölçekli üretim gereksinimleri.
Özellikler:
| İş parçasının boyutu |
LxW |
4000x1600 mm |
| Ganti yüksekliği |
800 mm |
| çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1 |
| En fazla delme çapı |
Φ70 mm |
| Maks.kalınlığı |
≤ 180 mm |
| Tapping çapı |
M3-M24 mm |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-800 mm |
|
Güç başlığının yan hareketleri (X eksen)
|
Maks. yatay yürüyüş |
1600 mm |
| Yan hareket hızı |
0~9 r/min |
| Yan hareket için servomotor gücü |
1x2,4 kW |
|
Gantry uzunlamalı hareketi (Y ekseni)
|
Maks. besleme çarpısı |
4000 mm |
| Besleme hareket hızı |
0 ~ 9 m/min |
| Besleme servo motor gücü |
2x4.2kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
600 mm |
| Hareket hızı |
0 ~ 9 m/min |
| Servo motor gücü |
1x2,4 kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
6000x3900x2700 mm |
Bölünmüş döküm yapısı:
Bu ekipman esas olarak yatak çalışma masası, hareketli portre, hareketli eyer, sondaj ve freze güç başlığı, otomatik yağlama aygıtı ve koruma aygıtı, dolaşım soğutma aygıtı,Dijital kontrol sistemi, elektrik sistemi vb. Sürüklenen rehber raylar tarafından desteklenen ve yönlendirilen, hassas vida ile çalıştırılan, makine aracı yüksek konumlandırma doğruluğuna ve tekrar konumlandırma doğruluğuna sahiptir.
Ürün Özellikleri
1Yatak ve çalışma masası:
Yatak, HT250 gri dökme demirden yapılmıştır ve son bitirme işleminden önce ikincil kızartma ve yaşlanma işlemlerine maruz kalmıştır.Yatak tabanının her iki tarafında yüksek hassasiyetli doğrusal kılavuzlamalar iki set monte edilir, makine aracının genel sertliğini, germe dayanıklılığını ve basınç direncini önemli ölçüde arttırırken, kılavuzluk kaydırıcıları üzerinde eşit kuvvet dağılımını sağlar.Sürüş sistemi, hassas topu visülasyonları ile eşleştirilmiş AC servo motorları içerir, portreyi Y ekseninde pürüzsüz bir hareket sağlayabilir.
2- Hareketli port:
Hareketli portre, HT250 gri dökme demirden dökme yoluyla üretilir ve ön tarafına monte edilmiş iki seri ultra yüksek yük taşıyan yuvarlak doğrusal kılavuz montajı vardır.Bir servo motorla eşleştirilen hassas bir top vida montajı, hassas X eksenli hareketi elde etmek için güç başı kaydırma plakasını tahrik eder, ve sondaj gücü başı bu kaydırma plaka takılır.Gartry'nin geçimi, servo motor tarafından bir hassas bir bağlantı aracılığıyla, top vida dırnağını top vida boyunca döndürerek gerçekleştirilir., istikrarlı ve doğru hareket sağlar.
3- Mobil Eyer:
Hareketli eyer, hassas dökme demir yapısal bileşenlerden üretilmiştir.,Bu yapılandırma güç başının ağırlığını dengeler, öncül vida üzerindeki yükü azaltır,ve kurşun vida'nın hizmet ömrünü uzatır.Sistem, sondaj gücü başını Z ekseni hareketini doğru bir şekilde gerçekleştirmek için çalıştırır ve hızlı besleme, çalışma besleme, hızlı geri çekilme ve durma gibi işlevleri sağlar.Ayrıca otomatik çip kırma da dahil., çip kaldırma ve daha fazla operasyonel verimlilik için duraklama yetenekleri.
.
Bu yüksek performanslı CNC portre endüstriyel makinesi, plakalar ve metal parçaları için sondaj ve işaretleme işlemlerine uzmanlaşmıştır.Plaka tipi iş parçalarının ve yapısal parçaların hassas işlemeyi sağlamak için titizlikle tasarlanmıştır, Flanş, disk, halka, düz levha ve benzeri bileşenleri işlemek için özel uyarlanabilirliğe sahiptir.Temel bir gereklilik, iş parçasının kalınlığının makinenin önceden belirlenmiş etkili işleme parametrelerine sıkı bir şekilde uymasıdır..
Çelik yapı üretim tesislerinde, bu ekipman yapı levhaları ve bağlantı elemanları üzerinde hassas sondaj ve frezeleme yapar.çelik çerçevelerin istikrarlı montajı için güvenilir bir temel oluşturmakla ilgiliRüzgar enerjisi sektöründe,Rüzgar türbini kuleleri ve flensleri için yüksek hassasiyetli işleme çözümleri sağlar. Bu, bu bileşenlerin zorlu çevresel koşullara dayanabilmesini sağlayan kritik bir süreçtir (eÖrneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) Köprü inşaat projeleri için, ekipman, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.Köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış dayanıklı bağlantılar.
