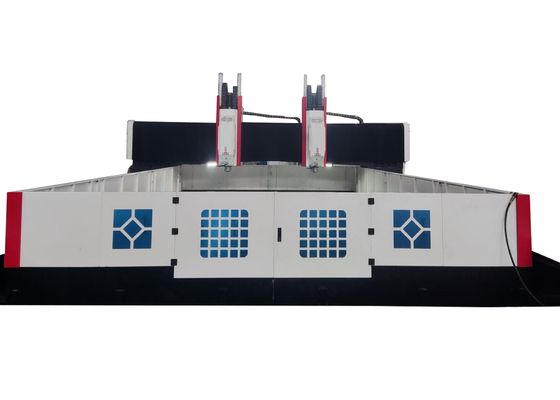

6000x3900x2700mm Toplam Boyut CNC Gantry Metal Buhur Makinesi 70mm Maksimum Buhur Çapı
Uygulama:
Bu ekipman, plakalar ve yapısal bileşenler üzerinde sondaj, çemberleme, dokunma ve freze işlemleri için özel olarak inşa edilmiştir.Temel olarak iş parçacıklarının yüksek verimlilikte delinmesi için tasarlanmıştır., diskleri, halkaları ve plakaları, kalınlıkları belirtilen etkin işleme aralığına uygun.Sistem hem tek malzeme bileşenleri hem de kompozit malzemeler üzerinde delikler ve kör deliklerin işlenmesini kolaylaştırır.İşleme süreçlerinin dijital kontrolü ile, makine aracı otomatik üretim, yüksek hassasiyetli imalat,Çok çeşitli işleme, ve büyük ölçekli üretim senaryoları.
Özellikler:
| İş parçasının boyutu |
LxW |
4000x1600 mm |
| Ganti yüksekliği |
800 mm |
| çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1 |
| En fazla delme çapı |
Φ70 mm |
| Maks.kalınlığı |
≤ 180 mm |
| Tapping çapı |
M3-M24 mm |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-800 mm |
|
Güç başlığının yan hareketleri (X eksen)
|
Maks. yatay yürüyüş |
1600 mm |
| Yan hareket hızı |
0~9 r/min |
| Yan hareket için servomotor gücü |
1x2,4 kW |
|
Gantry uzunlamalı hareketi (Y ekseni)
|
Maks. besleme çarpısı |
4000 mm |
| Besleme hareket hızı |
0 ~ 9 m/min |
| Besleme servo motor gücü |
2x4.2kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
600 mm |
| Hareket hızı |
0 ~ 9 m/min |
| Servo motor gücü |
1x2,4 kW |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
6000x3900x2700 mm |
Bölünmüş döküm yapısı:
Bu CNC gantry flens delme ve freze ekipman öncelikle bir yatak çalışma masası, hareketli gantry, hareketli eyer, delme ve freze güç başı, otomatik yağlama sistemi,koruma mekanizması, dolaşım soğutma sistemi, sayısal kontrol sistemi ve elektrik sistemi, diğer önemli bileşenler arasında.Makine aracının sıra dışı konumlandırma doğruluğu ve tekrar konumlandırma doğruluğu vardır..
Ürün Özellikleri
1Borma gücü başlığı:
Buhurlama gücü başlığı, dişli senkroniz kemer yavaşlatması ile özel bir hassaslıklı spindle'i, tork çıkışını artırmak için çalıştıran özel bir servo spindle motoru ile donatılmıştır.Hızlı ve uygun değiştirme destekler, bir servo motor ve top vida montajı tarafından tahrik edilen besleme hareketi ile. X ve Y eksenleri bağlantı yeteneğine sahiptir ve yarı kapalı döngü kontrolünü benimser,doğrusal ve dairesel interpolasyon fonksiyonlarını etkinleştirenSpindle sonu BT40 konik bir delikle tasarlanmış ve yüksek hızlı döner bir eklemle donatılmıştır, bu da yüksek hızlı U matkabı merkezden soğutma maddesinin işlenmesini kolaylaştırır.
2Işınlama sistemi:
Sistem, yüksek hassasiyetle ithal edilen Tayvanlı kılavuzları ve kaydırıcıları benimsiyor, sorunsuz çalışmayı sağlıyor ve aynı zamanda ağır yük taşıma kapasitesini etkili bir şekilde arttırıyor.
X-eksen ve Z-eksenleri, her biri yatay ve dikey hareket için iki yuvarlak doğrusal kılavuz kullanır.Yüksek hızlı sondaj için teknik gereksinimleri tamamen karşılayanX-ekseninin ve Z-ekseninin iletimi, hassas doğrusal hareketi sağlayan, hassas top vidalarının döndürülmesini sağlayan AC servo motorları aracılığıyla elde edilir.
Y ekseninin her iki tarafında da iki ağır yüklü yuvarlak doğrusal kılavuzla donatılmıştır, bunlardan biri Y ekseninin kaydırma rayını oluşturan yan tarafa monte edilmiş bir yapıya sahiptir.Bu konfigürasyon portre çerçevesinin yüksek sertlik ve güç gereksinimlerini karşılar, aynı zamanda düşük sürtünme katsayısı, yüksek hareket hızı, mükemmel titreşim emici performansı ve uzatılmış hizmet ömrü gibi teknik avantajlar sunar.X eksenli vites, iki servo motor sinkronizasyon sürücü teknolojisini kullanır. Her iki tarafa da bir servo motor yerleştirilmiştir., bu da gantry çerçevesini hareket ettirir ve CNC işleme işlemlerini sağlar.
.

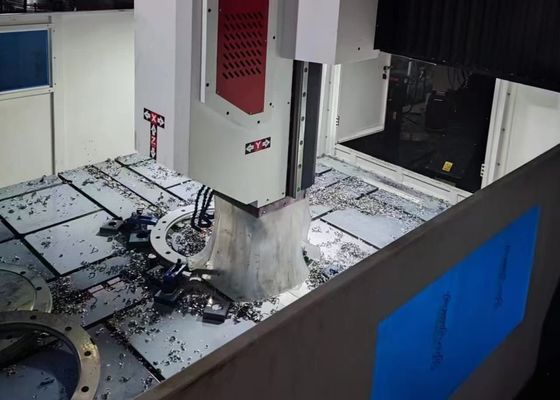

Bu yüksek performanslı CNC portre endüstriyel makinesi, plak ve metal parçaları için sondaj ve işaretleme işlemlerine adanmıştır.Plaka tipi iş parçalarının ve yapısal parçaların hassas işleme sağlamak için ayrıntılı bir şekilde tasarlanmıştır, işleme flenslere, disklere, halkalara, düz levhalara ve karşılaştırılabilir bileşenlere yönelik uyarlanabilirliğe sahip.Temel şart, iş parçasının kalınlığının makinenin önceden yapılandırılmış etkili işleme parametrelerine sıkı bir şekilde uymasıdır..
Çelik yapı üretim tesislerinde, bu ekipman yapı plakaları ve bağlantı bileşenleri üzerinde hassas sondaj ve frezeleme yapar.çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluşturmakRüzgar enerjisi endüstrisinde,Rüzgar türbini kuleleri ve flansları için yüksek hassasiyetli işleme çözümleri sunar. Bu, bu bileşenlerin zorlu çevresel koşullara dayanabilmelerini garanti eden bir süreçtir (e)Örneğin, kuvvetli rüzgarlar, sıcaklık değişimleri). Köprü inşaat girişimleri için, ekipmanlar köprü kirişlerini ve destek desteklerini işliyor, bu da sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanmak için tasarlanmış uzun süreli bağlantılar.
