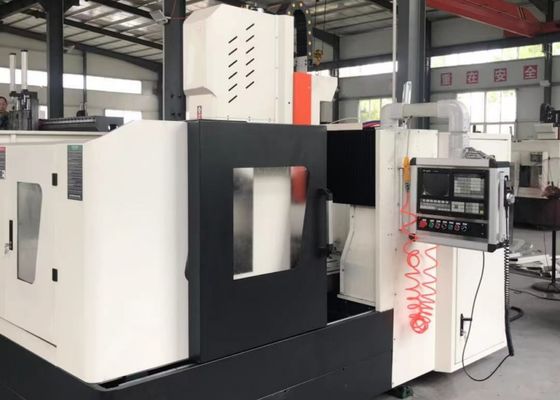

4000x4000mm İş parçasının boyutu CNC metal boşalma makinesi 80mm Maksimum sondaj çapı
Uygulama:
Bu ekipman öncelikle plaka ve yapısal bileşenler üzerinde sondaj, çemberleme, dokunma, frezeleme ve sondaj işlemleri yapmak için tasarlanmıştır.Flanşlar da dahil olmak üzere iş parçası için verimli delik delme performansı sağlar, diskleri, halkaları ve kalınlıkları etkin çalışma aralığı içinde olan plakalar. delikler ve kör delikler üzerinden işlenebilir,Hem tek malzeme bileşenleri hem de kompozit malzemelerle uyumludur.. Makine aracı, olağanüstü bir işletme kolaylığı sağlayan işleme süreçleri için dijital kontrol özelliklerine sahiptir.ve büyük ölçekli üretim kapasiteleri.
Özellikler:
| İş parçasının boyutu |
LxW |
4000x4000 mm |
| Ganti yüksekliği |
800 mm
(Ayrıca vakfına göre de belirlenebilir)
|
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1 |
|
En fazla delme çapı
(Sıradan karbon çelik)
|
Φ80 mm |
| Maks.kalınlığı |
≤ 150 mm |
| Tapping çapı |
M3-M32 |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-800 mm |
|
Güç başlığının yan hareketleri(X eksen)
|
Maks. yatay yürüyüş |
4000 mm |
| Yan hareket hızı |
0 ~ 6 r/min |
| Yan hareket için servomotor gücü |
4.2kW |
|
Gantry uzunlamalı hareketi (Y ekseni)
|
Maks. besleme çarpısı |
4000 mm |
| Besleme hareket hızı |
0 ~ 6 m/min |
| Besleme servo motor gücü |
2x4.2kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
500 mm |
| Hareket hızı |
0 ~ 6 m/min |
| Servo motor gücü |
3.5kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,025/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,02/1000mm |
| Toplam boyut |
LxWxH |
9000x7500x4000 mm |
| Toplam güç |
Yaklaşık 50 kW |
Ekipman yapısı:
Bu ekipman esas olarak dökme yatak çalışma masası, hareketli bir portre, hareketli bir eyer, sondaj ve freze güç başlığı, otomatik yağlama ve koruma sistemi,bir dolaşım soğutma ünitesi, bir sayısal kontrol sistemi ve bir elektrik sistemi.Tamlıklı top vida sürücüleri üstün konumlandırma doğruluğunu ve mükemmel tekrarlanabilirliği garanti ederken.
Ürün Özellikleri
1Yatak ve çalışma masası:
Yatak ve çalışma masası, ikinci derecede kızartma ve yaşlanma işlemlerine maruz kalmış, gri dökme demirden (HT250) tek parça döküm olarak üretilmiştir.Deformasyon olmaksızın olağanüstü dinamik ve statik sertliği sağlamak için hassas işleme uygulanırÇalışma masası yüzeyi, iş parçasının güvenli bir şekilde sıkıştırılmasını kolaylaştıran optimize edilmiş bir düzen içinde hassas işlenmiş T yuvarlaklarıyla donatılmıştır.Yatak tabanı her tarafında iki yüksek hassasiyetli doğrusal kılavuzlama ile donatılmıştır, yolbaşlama vagonları arasında eşit kuvvet dağılımını sağlar ve makine aletinin sertliğini ve germe ve basınç direncini önemli ölçüde artırır.Sürüş sistemi, ikili sürüş için hassas top vida montajları ile eşleştirilen AC servo motorları benimserDüzenlenebilir düzeleme boğazları yatak tabanında stratejik olarak yerleştirilmiştir.Yatak ve çalışma masasının yatay hizasının uygun kalibrasyonuna izin verir.

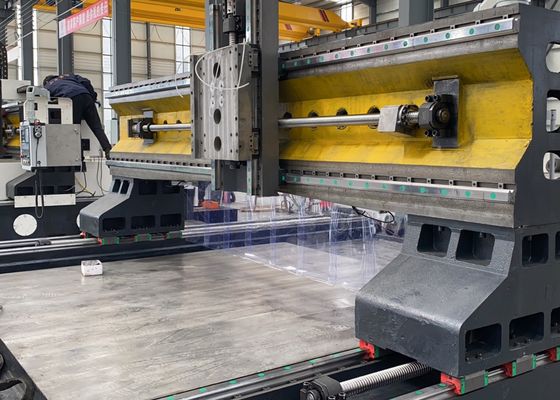

2- Hareketli port:
Hareketli portre, ön tarafına monte edilmiş iki ultra yüksek yük taşıyan yuvarlak doğrusal kılavuzla gri dökme demirden (HT250) yapılmıştır.Servo motorla eşleştirilmiş, güç başı kaydırıcısının X eksenindeki hareketini kolaylaştırır.
3Hareketli Eyer:
Hareketli eyer, en iyi sertlik ve operasyonel istikrar için tasarlanmış hassas dökme demir yapısal bir bileşendir.bir dizi hassas top vida kümesi, ve bir AC servo motoruna bağlı yüksek hassasiyetli bir gezegen vites azaltıcısı.Top vida üzerindeki yükü en aza indirmek ve hizmet ömrünü uzatmak için güç başının ağırlığını telafi etmekMontaj, sondaj gücü başını Z ekseni hareketini gerçekleştirmek için çalıştırır ve hızlı geçiş, çalışma besleme, hızlı geri çekilme ve hassas konumlandırma durması gibi temel işlevleri sağlar.Ayrıca otomatik çip kırma ile donatılmıştırİşleme verimliliğini ve süreç kontrolünü artırmak için, çip boşaltma ve program duraklama yetenekleri.
.
Bu yüksek performanslı CNC portre endüstriyel makinesi, plak ve metal parçaları için sondaj ve işaretleme işlemlerine adanmıştır.Plaka tipi iş parçalarının ve yapısal parçaların hassas işlemeyi sağlamak için titizlikle tasarlanmıştır, Flanş, disk, halka, düz levha ve benzer parçaların işlenmesine özel uyarlanabilirlik.Temel bir gereklilik, iş parçasının kalınlığının makinenin önceden belirlenmiş etkili işleme parametrelerine sıkıca uymasıdır..
Çelik yapı üretim tesislerinde, bu ekipman yapı plakaları ve bağlantı bileşenleri üzerinde hassas sondaj ve frezeleme yapar.çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluşturmakla ilgiliRüzgar enerjisi sektöründe,rüzgar türbini kuleleri ve flensleri için yüksek hassasiyetli işleme çözümleri sunar.Örneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) Köprü inşaat projeleri için, ekipman, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış dayanıklı bağlantılar.
