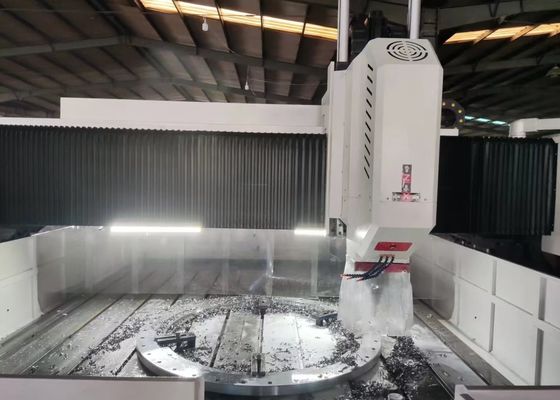

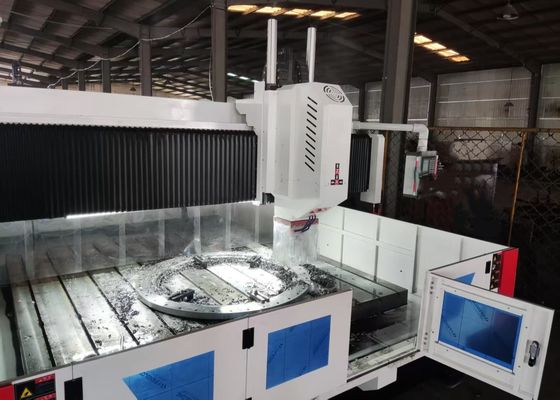

9000x7500x4000mm Genel Boyut CNC Portal Flanş Delme ve İşaretleme Makinesi BT50 Koniği

9000x7500x4000mm Genel Boyut CNC Köprü Tipi Flanş Delme ve İşaretleme Makinesi BT50 İş Mili Konikliği

Uygulama:

Bu ekipman öncelikle plaka ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme, frezeleme ve delme işlemleri yapmak üzere tasarlanmıştır. Flanşlar, diskler, halkalar ve plakalar gibi, belirtilen etkili çalışma aralığı içindeki kalınlıklara sahip iş parçaları için yüksek verimlilikte delik delme performansı sunar. Delik ve kör delik işleme yeteneğine sahip olması, hem tek malzemeli bileşenler hem de kompozit malzemelerle geniş bir uyumluluk sergiler. Takım tezgahı, işleme süreçleri için sayısal kontrolü bünyesinde barındırarak üstün operasyonel kolaylık sağlar. Endüstriyel talepleri karşılamak üzere otomatik, yüksek hassasiyetli, çok çeşitli ve büyük ölçekli üretim yetenekleri sağlar.

Özellikler:

Ekipman Yapısı:

Bu ekipman öncelikle dökme yataklı bir tezgah, hareketli bir köprü, hareketli bir eyer, bir delme ve frezeleme güç kafası, otomatik bir yağlama ve koruma sistemi, bir sirkülasyonlu soğutma modülü, bir sayısal kontrol sistemi ve bir elektrik kontrol sistemi ile yapılandırılmıştır. Rulmanlı kılavuz yolları, kararlı yük taşıma desteği ve hassas hareket rehberliği sağlarken, hassas bilyalı vida tahrik mekanizmaları olağanüstü konumlandırma doğruluğu ve üstün tekrarlanabilirlik sağlar.

Ürün Özellikleri

1. Delme Güç Kafası:
Delme güç kafası, hız düşürme ve tork artırma için dişli bir senkron kayış kullanan ve özel bir hassas iş milini tahrik eden özel bir servo iş mili motoru ile donatılmıştır. İş mili, kademesiz hız ayarı sağlamak için altı sıralı bir Japon açılı temaslı yatak düzenlemesi (önde dört, arkada iki) kullanır. Pnömatik bir takım değiştirme sistemi ile donatılan iş mili, hızlı ve kolay takım değiştirmeye olanak tanır. Besleme hareketi, bir bilyalı vida ile eşleştirilmiş bir servo motor tarafından sağlanır. X ve Y eksenleri bağlantı işlevselliğini destekler ve doğrusal ve dairesel enterpolasyon yetenekleri elde etmek için yarı kapalı döngü kontrolü kullanır. İş mili burnu, yüksek hızlı U-matkap merkezli su soğutmalı işleme işlemleri kolaylaştıran bir BT50 konik delik ve yüksek hızlı bir döner bağlantı içerir.

2. İletim Sistemi:
İletim sistemi, sorunsuz operasyonel geçiş ve gelişmiş ağır yük taşıma kapasitesi sağlayan, Tayvan kaynaklı kılavuz rayları ve yüksek hassasiyetli bir kaydırıcı konfigürasyonu kullanır.

3. Otomatik Yağlama Sistemi ve Koruma Mekanizması:
Takım tezgahı, Tayvan kaynaklı hacimsel basınç dağıtımlı otomatik bir yağlama sistemi ile donatılmıştır. Kılavuz yolları, kurşun vidalar ve raflar dahil olmak üzere tüm hareketli bileşenlere otomatik yağlama sağlar ve tam kapsama alanı ve boşluk bırakmaz, bu da takım tezgahının hizmet ömrünü etkili bir şekilde uzatır. Ekipmanın X ekseni ve Y ekseni toz geçirmez koruyucu kapaklarla donatılırken, operasyonel bütünlüğü sağlamak için tezgahın etrafına suya dayanıklı sıçrama koruyucuları takılmıştır..

Bu yüksek performanslı CNC köprü tipi endüstriyel makine, plaka ve sac metal bileşenler için delme ve işaretleme işlemlerinde uzmanlaşmıştır. Plaka tipi iş parçalarının ve yapısal parçaların hassas işlenmesini sağlamak üzere mükemmel bir şekilde tasarlanmıştır ve flanşlar, diskler, halkalar, düz plakalar ve benzeri bileşenlerin işlenmesine özel olarak uyarlanmıştır. Temel bir ön koşul, iş parçasının kalınlığının makinenin önceden ayarlanmış etkili işleme parametrelerine kesinlikle uymasıdır.

Çelik yapı imalat tesislerinde, bu ekipman yapısal plakalar ve bağlantı elemanları üzerinde hassas delme ve frezeleme yaparak çelik çerçevelerin kararlı montajı için sağlam bir temel oluşturur. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar - bu bileşenlerin sert çevre koşullarına (örneğin, yoğun rüzgarlar, sıcaklık değişimleri) dayanabilmesini sağlayan önemli bir süreçtir. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış kararlı, uzun ömürlü bağlantıların oluşumunu kolaylaştırır.
