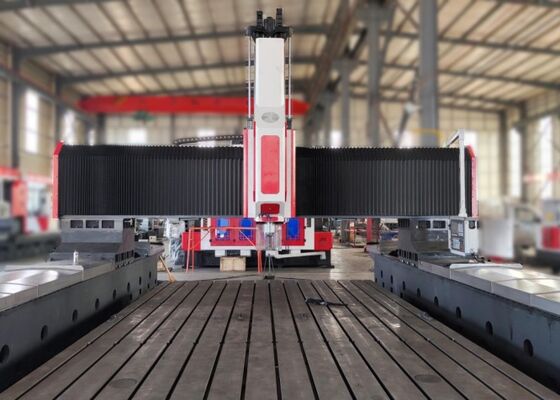

Endüstriyel CNC Plaka Buhurlama Makinesi 6000x6000mm İş Parçası Kapasitesi 22 Kw Servo Spindle Motoru
Uygulama:
Bu CNC gantry flens sondaj ve freze makinesi, özellikle levha iş parçasında ve yapısal bileşenlerde sondaj, çemberleme, dokunma, freze ve sondaj işlemleri yapmak için tasarlanmıştır.Flanşlar gibi iş parçaları için yüksek verimli delik delme performansı sağlar, diskleri, halkaları ve kalınlığı belirlenmiş etkin aralığın içinde olan plakaları hem delikler hem de kör delikler arasında işleme kapasitesine sahip,Ekipman, tek malzeme bileşenleri ve bileşik malzemelerle güçlü bir uyumluluk göstermektedir.Gelişmiş dijital kontrol teknolojisi ile donatılmış olan makine aracı, üst düzey operasyonel rahatlığı sağlar.Çeşitli işleme ihtiyaçlarını karşılar, ve büyük ölçekli üretim iş akışlarını destekler.
Özellikler:
| İş parçasının boyutu |
LxW |
6000x6000 mm |
| Ganti yüksekliği |
800 mm
(Ayrıca vakfına göre de belirlenebilir)
|
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
2 |
| Spindle konik |
BT1 |
|
En fazla delme çapı
(Sıradan karbon çelik)
|
Φ80 mm |
| Maks.kalınlığı |
≤ 150 mm |
| Tapping çapı |
M3-M36 |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-800 mm |
|
Güç başlığının yan hareketleri(X eksen)
|
Maks. yatay yürüyüş |
6000 mm |
| Yan hareket hızı |
0 ~ 8 r/min |
| Yan hareket için servomotor gücü |
2x4.2kW |
|
Gantry uzunlamalı hareketi (Y ekseni)
|
Maks. besleme çarpısı |
6000 mm |
| Besleme hareket hızı |
0 ~ 8 m/min |
| Besleme servo motor gücü |
2x4.2kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
600 mm |
| Hareket hızı |
0 ~ 6 m/min |
| Servo motor gücü |
2x3.6kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
11000x9500x4000 mm |

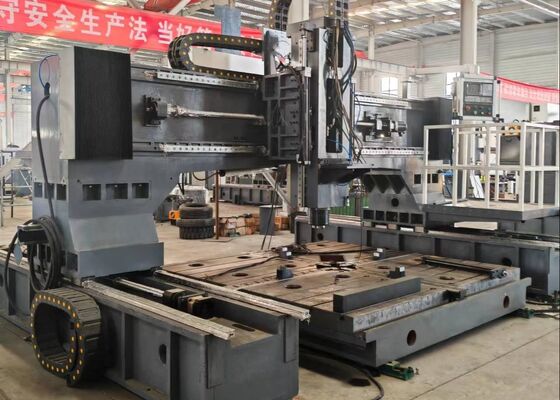

Ekipman yapısı:
Bu CNC portre sondaj ve işaretleme makinesi, özel olarak dökme demir yatak çalışma masası, hareketli portre montajı, geçiş eyer, sondaj frezeleme gücü başlığı,otomatik yağlama ve koruma sistemi, bir dolaşım soğutma modülü, bir sayısal kontrol sistemi (NC) ve bir elektrikli kontrol ünitesi.Yüksek hassasiyetli top vida iletim mekanizmaları olağanüstü konumlandırma doğruluğunu ve olağanüstü operasyonel tekrarlamayı sağlarken.
Ürün Özellikleri
1Borma gücü başlığı:
Borma gücü başlığı özel bir servo spindle motoru ile donatılmıştır.Hız azaltımı ve tork arttırımı için dişli bir senkroniz kemer kullanan özel bir hassaslik spindle çalıştırmak içinSpindle, adımsız hız düzenlemesini gerçekleştirmek için altı sıralı Japon açılı temas rulmanı düzenini (önde dört, arka tarafta iki) benimser.iğne hızlı ve uygun alet değiştirme sağlarBesleme hareketi, bir top vida ile eşleştirilen bir servo motor tarafından çalıştırılır.X ve Y eksenleri bağlantı işlevselliğini destekler ve doğrusal ve dairesel interpolasyon yeteneklerini elde etmek için yarı kapalı döngü kontrolünü kullanırDöner ucu BT50 koni deliğine sahiptir ve yüksek hızlı döner bir eklemle entegre edilir, bu da döner içi soğutma sıvısı ile yüksek hızlı U matkap işlemeyi kolaylaştırır.
2Işınlama sistemi:
Tayvan kaynaklı rehber rayları ve yüksek hassasiyetli kaydırıcı tasarımı ile sistem, sorunsuz operasyon performansı ve artan ağır yük taşıma kapasitesini sağlar.
X ekseninde iki yuvarlak doğrusal kılavuz rayı yan kılavuzlama ve yük taşıma rayı olarak kullanılır ve bu da yüksek hızlı sondaj operasyonları için tüm gereksinimleri karşılar.bir AC servo motoru doğrusal hareketi gerçekleştirmek için hassas bir top vida sürüyor.
Y ekseninde her iki tarafta da iki ağır yüklü yuvarlak doğrusal rehber rayı vardır ve her rehber rayına monte edilmiş üç kare ray vagonu Y eksenindeki kaydırma mekanizmasını oluşturur.Bu yapısal tasarım, sadece portre çerçevesinin yüksek sertlik ve dayanıklılık taleplerini karşılamakla kalmaz, aynı zamanda düşük sürtünme katsayısı da dahil olmak üzere teknik avantajlar sağlar., yüksek hareket hızı, üstün titreşim amortizasyon performansı ve uzatılmış hizmet ömrü.her bir tarafta bir servomotor, top vida dönüşünü senkronize sürmek için yapılandırılmıştır., böylece portarya çerçevesinin hareket etmesini ve hassas CNC işleme elde edilmesini sağlar.
.
Bu yüksek performanslı CNC portalı endüstriyel makine, özellikle plaka ve metal parçalarında sondaj ve işaretleme uygulamaları için tasarlanmıştır.Plaka tipi iş parçalarının ve yapısal parçaların hassas işlenmesini sağlamak için mükemmel şekilde tasarlanmış, Flanş, disk, halka, düz levha ve benzer bileşenleri işlemek için özel uyumluluk sağlar.Temel bir gereklilik, iş parçasının kalınlığının makinenin önceden yapılandırılmış etkili işleme parametrelerine sıkı bir şekilde uymasıdır..
Çelik yapı üretim tesislerinde, bu ekipman yapı plakaları ve bağlantı elemanları üzerinde hassas sondaj ve freze işlemleri gerçekleştirir.çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluşturmakRüzgar enerjisi sektöründe,Rüzgar türbini kuleleri ve flensleri için yüksek hassasiyetli işleme çözümleri sunar.Örneğin, kuvvetli rüzgarlar, sıcaklık değişimleri). Köprü inşaat projeleri için, ekipman, köprü kirişlerini ve destek desteklerini işler, bu da sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit,köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanmak için tasarlanmış uzun süreli bağlantılar.
