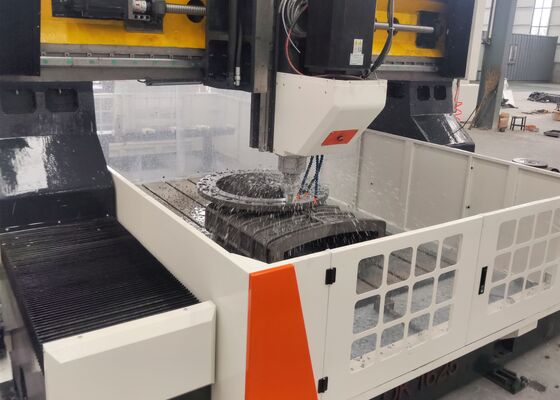

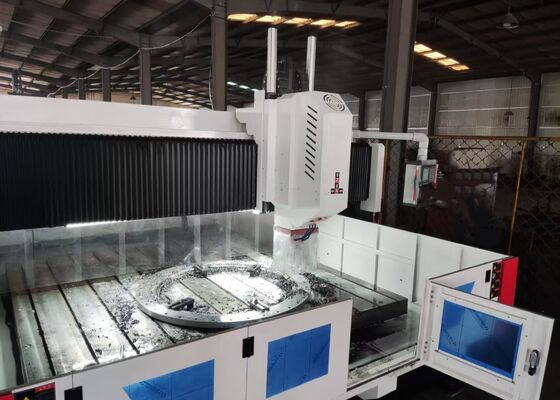

0~8 R/Dakika Yanal Hareket Hızı CNC Portal Sac Levha Delme Makinesi 6000x6000 Mm İş Parçası

0~8 R/Min yan hareket hızı CNC Gantry Sheet Plate Borma Makinesi 6000x6000 mm İş parçasını

Uygulama:

Bu CNC portre tipi flens sondaj ve freze makinesi, sondaj, çemberleme, vurma, freze,ve borulama ̇ plaka tipi iş parçaları ve yapısal bileşiklerFlanşlar, diskler, halka şeklindeki parçalar ve belirtilen etkili aralığın içinde olan kalınlıkları olan plakalar gibi bileşenler için yüksek verimli delik işleme performansı sağlar.Hem delikleri hem de kör delikleri işleyebilen, ekipman hem monolitik malzeme bileşenleri hem de kompozit malzeme iş parçaları ile olağanüstü uyumluluk göstermektedir.makine aracı olağanüstü kullanım kolaylığı ve rahatlığı sağlarYüksek hassasiyetli otomatik üretimi kolaylaştırır, birden fazla iş parçası varyantının işleme gereksinimlerini karşılar ve büyük ölçekli üretim süreçlerini destekler.

Özellikler:

Ekipman yapısı:

Bu CNC portalı sondaj ve işaretleme makinesi, atık demir yatak çalışma masası, hareketli portalı montajı, geçiş eyerleri, sondaj-frezeleme güç ünitesi,otomatik yağlama ve koruma sistemi, bir recirculating soğutma modülü, bir sayısal kontrol (NC) sistemi ve bir elektrikli kontrol modülü.Ekipman sağlam yük taşıma istikrarı ve hassas hareket konumlandırma sağlar, yüksek hassasiyetli top vida tahrik mekanizmaları ise üstün konumlandırma doğruluğunu ve mükemmel operasyonel tekrarlanabilirliği garanti eder.

Ürün Özellikleri

1. Sondaj Gücü Kafası
Borma güç başlığı özel bir servo spindle motoru ile donatılmıştır.Hız azaltımı ve tork amplifikasyonu için dişli bir senkroniz kemer kullanan, özel olarak inşa edilmiş bir hassaslıklı spindle çalıştırmak içinSpindle, hız ayarlamasını mümkün kılan altı sıra Japon açılı temas rulman konfigürasyonunu (önde dört rulman, arka tarafta iki) içerir.Pnömatik alet değiştirme sistemi ile entegre, iğne hızlı ve sorunsuz alet değişimini sağlar. Besleme hareketi, bir top vida ile birleştirilen bir servo motor tarafından çalıştırılır.X ve Y eksenleri bağlantı işlemini destekler ve yarı kapalı döngü kontrolünü benimser., böylece doğrusal ve dairesel interpolasyon yetenekleri elde edilir. Döner burun BT50 konik deliği ile tasarlanmıştır ve yüksek hızlı döner birlem ile entegre edilmiştir,Yüksek hızlı U matkabı işlemeyi, spindle içi soğutma sıvısı ile kolaylaştıran.

2İletişim Sistemi
Tayvan'da üretilen rehber rayları ve yüksek hassasiyetli bir kaydırıcı tasarımı içeren sistem, sorunsuz operasyon performansı ve yüksek ağır yük taşıma kapasitesini sağlar.X ekseninde yan yönlendirme ve yük taşıma bileşenleri olarak çift yuvarlak doğrusal rehber ray kullanılır, yüksek hızlı sondaj işlemlerinin operasyonel taleplerini tam olarak karşılıyor. X eksenli aktarım için, bir AC servo motoru hassas doğrusal hareket elde etmek için hassas bir top vida çalıştırır.

3Transmisyon sistemi (Y-eksen bölümü, devam ediyor)
Y ekseninin her iki tarafında iki ağır yüklü yuvarlak doğrusal rehber rayı vardır.Her bir rehber rayına yerleştirilmiş üç kare ray vagonu ile birlikte Y eksenli kaydırma mekanizmasını oluştururBu yapısal konfigürasyon, sadece portre çerçevesinin yüksek sertliği ve yapısal dayanıklılığı için zorlu gereksinimleri yerine getirmekle kalmaz, aynı zamanda önemli teknik avantajlar da sunar.Minimum sürtünme katsayısı dahil, yüksek hareket hızı, olağanüstü titreşim amortizasyon özellikleri ve uzatılmış hizmet ömrü.top vida döndürme senkronize çalıştırmak için her iki tarafta özel bir servo motor dağıtılır, böylece portarya çerçevesinin yer değiştirilmesini kolaylaştırır ve yüksek hassasiyetli CNC işleme işlemlerini mümkün kılar.

.

Bu yüksek performanslı CNC portre endüstriyel makinesi, plak ve metal parçalarında sondaj ve işaretleme işlemlerini gerçekleştirmek için özel olarak tasarlanmıştır.Plaka tipi iş parçasının ve yapısal birleşimlerin hassas işlenmesini sağlamak için titizlikle tasarlanmış, flensler, diskler, halka şeklindeki parçalar, düz levhalar ve benzer bileşenleri işlemek için özel uyumluluk sunar.Temel bir çalışma ön koşulu, iş parçasının kalınlığının makinenin önceden belirlenmiş etkili işleme parametrelerine sıkı bir şekilde uymasıdır..

Çelik yapı üretim tesislerinde, bu ekipman, yapı plakaları ve bağlantı bileşenleri üzerinde yüksek hassasiyetli sondaj ve freze işlemleri gerçekleştirir.çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluşturmakla ilgiliRüzgar enerjisi endüstrisinde, it provides advanced high-precision machining solutions for wind turbine towers and flanges—a critical process that ensures these components are capable of withstanding severe environmental conditions (eÖrneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) köprü inşaat girişimleri için, ekipman, köprü kirişlerini ve destek desteklerini işler, bu da sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.köprünün uzun kullanım ömrü boyunca dinamik yükleri taşıyacak şekilde tasarlanmış dayanıklı bağlantılar.
