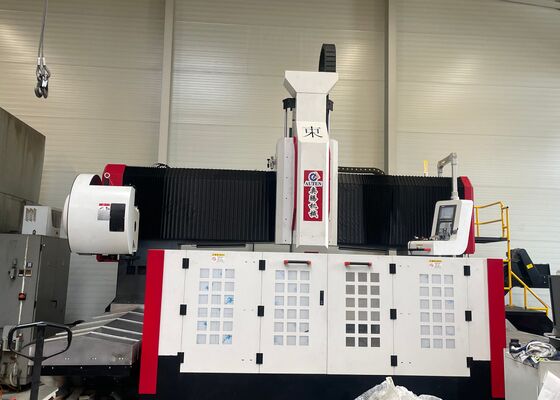

2525BT50 Ağır Güçlü CNC Çubukçılı Borma freze makinesi 30KW Servo Spindle Motor Gücü

2525BT50 Ağır Güçlü CNC Çubukçılı Borma freze makinesi 30KW Servo Spindle Motor Gücü

Uygulama:

Bu CNC gantry sondaj ekipmanı, plaka ve yapısal bileşenler üzerindeki sondaj, çemberleme, vurma ve freze işlemleri için tasarlanmıştır.Temel olarak yüksek verimlilikte flansları delmek için kullanılır., diskler, halkalar, plakalar ve diğer iş parçacıkları etkin kalınlık aralığında.İşleme süreci dijital olarak kontrol edilirOtomasyon, yüksek hassasiyet sağlar ve çeşitli türlerin ve seri üretim sürümlerinin üretimini destekler.

Özellikler:

Ekipman yapısı:

Makine tabanı dökme malzemeden yapılmıştır ve çalışma masası, hareketli portre, hareketli kaydırıcı eyer, sondaj ve freze güç başlığı, otomatik yağlama sistemi gibi temel bileşenlerden oluşur.koruyucu cihazlar, dolaşım soğutma sistemi, dijital kontrol sistemi ve elektrik sistemi. Destek ve rehberlik için yuvarlak sert ray çiftleri ve tahrik için hassas kurşun vida çiftleri kullanır.Makine yüksek konumlandırma doğruluğu ve konumlandırmada mükemmel tekrar edilebilirliği ile karakterize edilir.

Ürün Özellikleri

1Yatak ve çalışma masası:
Yatak, işleme başlamadan önce yüksek sıcaklıkta kızartılmaya maruz kalan ve iç gerilimleri azaltmak için yarı bitirme sonrasında ikinci bir kızartma ile izlenen kaynaklı dikdörtgen bir tüpten yapılmıştır.,makine aletinin uzun süreli doğruluk istikrarını sağlamak. Çalışma masası, ikincil kızartma ve yaşlanma işlemlerine maruz kalmış gri demirden (HT250) tek parça bir dökümdür,Deformasyon olmaksızın mükemmel dinamik ve statik sertlik sunarÇalışma masasının yüzeyi, iş parçalarının güvenli bir şekilde sıkıştırılması için iyi organize edilmiş T yuvalarıyla donatılmıştır.İki yüksek hassasiyetli doğrusal rehber raylar, rehber ray kaydırmalarında tekdüze gerginlik dağılımını sağlamak için yatak tabanının her iki tarafına monte edilmiştir, makine aracının sertliğini ve hem germe hem de basınç kuvvetlerine karşı dayanıklılığını önemli ölçüde arttırır.Y ekseninin boyunca portry hareketini kolaylaştırmakDüzenlenebilir vidalar, çalışma masasının kolay bir şekilde düzelebilmesi için yatağın alt yüzeyinde yerleştirilmiştir.

2- Hareketli port:

Hareketli portre gri demirden (HT250) dökülmüştür ve ön tarafında iki ultra yüksek yük taşıma kapasitesi doğrusal rehber rayı ile donatılmıştır.Güç başı kaydırma plakanın hareketini X eksen boyunca yönlendirir., üzerine sondaj güç başlıkları monte edilir.bir hassas koplama mekanizması aracılığıyla top vida üzerindeki top fındığının döndürülmesini sağlayan.

3- Eyerleri hareket ettiriyorum.

Hareketli kaydırıcı eyer, iki ultra yüksek yük taşıyan CNC doğrusal kaydırma masası, bir dizi hassas top vida çiftleri,ve servo motora bağlı yüksek hassasiyetli bir gezegen redüktörüEyer, güç başının ağırlığını dengelemek, vida üzerindeki yükü azaltmak ve kullanım ömrünü uzatmak için bir azot gazı dengeleme silindirine de sahiptir.Bu sistem sondaj gücü başının hareketini Z ekseninin boyunca yönlendirir, hızlı ileriye, ileriye, hızlı geriye hareketleri ve duraklamaları sağlar. Ek olarak, otomatik çip kesme, çip çıkarma ve duraklama işlevleriyle donatılmıştır.

.

Bu gelişmiş CNC gantry makinesi, yüksek performanslı matkap ve plak ve metal parçalarının işaretlenmesi için özel olarak tasarlanmıştır.Plak tipi iş parçasının ve yapısal birleşimlerin hassas işlenmesini kolaylaştırmak için dikkatlice tasarlanmıştır, flensler, diskler, halka şeklindeki parçalar, düz levhalar ve benzer bileşenleri işlemek için idealdir.Ana operasyonel gereksinim, iş parçalarının kalınlığının makinenin önceden tanımlanmış etkili işleme parametrelerine uymasıdır..

Çelik yapı üretim tesislerinde, bu ekipman yapı levhaları ve bağlantı elemanları üzerinde yüksek hassasiyetle sondaj ve freze işlemleri gerçekleştirir.Çelik çerçevelerin güvenilir montajı için sağlam bir temel sağlamakRüzgar enerjisi sektöründe, gelişmiş,rüzgar türbini kuleleri ve flensleri için yüksek hassasiyetli işleme yetenekleri, bu bileşenlerin zorlu çevresel koşullara dayanacak şekilde tasarlandığını garanti eder, örneğin güçlü rüzgarlar ve sıcaklık değişimleri. köprü inşaat projeleri için, ekipman, sabit,köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış uzun süreli bağlantılar.
