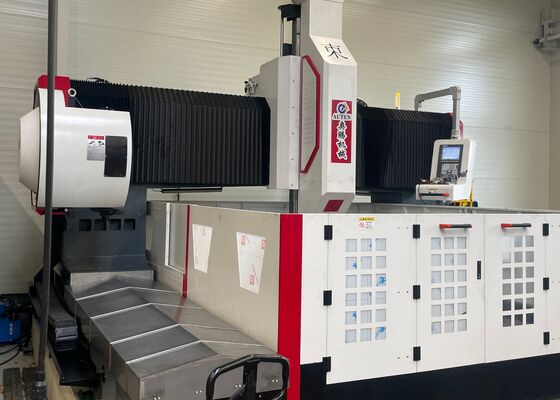

2500x2500mm Bölünmüş CNC Gantry Delme Frezeleme İşaretleme Makinesi 2x4.2kW Servo Motor Gücü

2500x2500mm Bölünmüş CNC Köprü Tipi Delme Frezeleme İşaretleme Makinesi 2x4.2kW Servo Motor Gücü

Uygulama:

Bu CNC köprü tipi delme sistemi, özellikle plaka ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır. Öncelikli olarak, belirtilen kalınlık aralığındaki flanşlar, diskler, halkalar, plakalar ve diğer iş parçalarının yüksek verimli delinmesi için kullanılır. Sistem, tek malzemeli ve kompozit malzemeler üzerinde hem delik hem de kör delik işleyebilir. Dijital kontrol özelliği sayesinde, işleme süreci sorunsuz çalışma ve kullanım kolaylığı sağlar. Ekipman otomasyonu destekler, yüksek hassasiyet sunar ve hem küçük partiler hem de seri üretim için uygun çok çeşitli bileşenlerin üretimi için uygundur.

Özellikler:

Ekipman Yapısı:

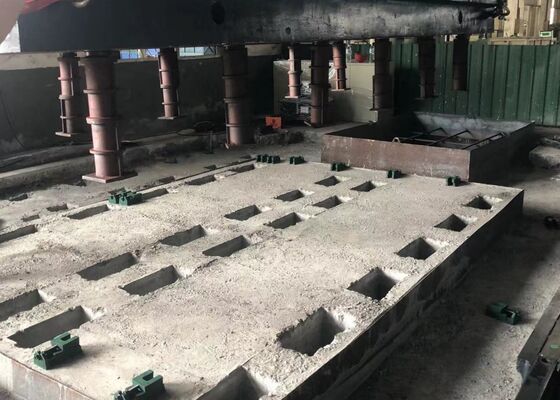

Makine tabanı, dökme malzemeden yapılmıştır ve çalışma tablası, hareketli köprü, hareketli kayar sele, delme ve frezeleme güç kafası, otomatik yağlama sistemi, güvenlik cihazları, sirkülasyonlu soğutma sistemi, dijital kontrol sistemi ve elektrik sistemi dahil olmak üzere temel bileşenlerden oluşur. Destek ve kılavuzluk için haddeleme sert ray çiftlerini ve tahrik için hassas vidalı mil çiftlerini içerir. Makine, yüksek konumlandırma doğruluğu ve olağanüstü konumlandırma tekrarlanabilirliği ile öne çıkar.

Ürün Özellikleri

1. Delme Güç Kafası:
Delme güç kafası, yavaşlama ve artırılmış tork için bir diş-senkron kayış aracılığıyla hassas bir mili tahrik eden özel bir servo mil motoru ile donatılmıştır. Mil hızlı ve zahmetsizce değiştirilebilir. Besleme mekanizması bir servo motor ve bilyalı vida ile çalışır. Hem X hem de Y eksenleri eş zamanlı hareket edebilir ve hem doğrusal hem de dairesel enterpolasyon fonksiyonlarını etkinleştirmek için yarı kapalı döngü kontrol sistemi kullanılır. Mil, bir BT50 konikliği ile tasarlanmıştır ve verimli işleme için yüksek hızlı U-matkap merkezi soğutma sıvısının kullanımını kolaylaştıran yüksek hızlı bir döner mafsalla donatılmıştır.

2. İletim Cihazı:
İletim cihazı, sorunsuz çalışma sağlayan ve yük taşıma kapasitesini önemli ölçüde artıran, Tayvan'dan ithal edilen yüksek hassasiyetli kılavuz rayları ve kaydırıcılar kullanır.

X ekseni ve Z ekseni, hem kılavuz hem de yanal ve uzunlamasına hareketler için yük taşıyan raylar olarak hizmet veren iki haddeleme lineer kılavuz rayı ile desteklenir. Bu yapılandırma, yüksek hızlı delme için teknik talepleri karşılar. X ekseni ve Z ekseni iletim sistemleri, doğrusal hareket elde etmek için hassas bilyalı vidaları döndüren AC servo motorlar tarafından tahrik edilir.

Y ekseni, köprü tipi çerçevenin yüksek rijitlik ve mukavemet gereksinimlerinin karşılanmasını sağlayan ve aynı zamanda düşük sürtünme katsayısı, yüksek hızlı hareket, mükemmel titreşim sönümleme ve uzun hizmet ömrü gibi avantajlar sunan, her iki tarafta iki ağır hizmet tipi haddeleme lineer kılavuz rayı ile donatılmıştır. X ekseni iletimi, bilyalı vidaları birlikte tahrik eden her iki tarafta bir servo motor ile çift servo motor senkron tahrik teknolojisini kullanır. Bu mekanizma, köprü tipi çerçevenin hareketini kolaylaştırarak hassas CNC işleme sağlar.

3. Otomatik Yağlama Sistemi ve Koruyucu Mekanizmalar:

Bu takım tezgahı, kılavuz rayları, vidalı miller, raflar ve diğerleri gibi hareketli bileşenlere sorunsuz yağlama sağlamak, kapsamlı kapsama alanı sağlamak ve aşınmayı önlemek için tasarlanmış, Tayvan yapımı hacimsel kısmi basınçlı otomatik yağlama sistemi ile donatılmıştır. Bu sistem, makinenin hizmet ömrünü uzatmaya yardımcı olur. Ek olarak, X ekseni ve Y ekseni toz geçirmez kalkanlarla donatılmıştır ve korumayı daha da artırmak için çalışma tablasının etrafına su geçirmez bir sıçrama koruyucu takılmıştır.

.

Bu son teknoloji CNC köprü tipi makine, plaka ve sac metal parçaların yüksek verimli delinmesi ve işaretlenmesi için özel olarak tasarlanmıştır. Özellikle flanşlar, diskler, halka şeklindeki bileşenler, düz plakalar ve benzeri parçaların işlenmesi için uygun hale getiren, plaka tipi iş parçalarının ve yapısal montajların doğru işlenmesini sağlamak üzere titizlikle tasarlanmıştır. Önemli bir operasyonel husus, iş parçalarının kalınlığının makinenin belirlenmiş etkin işleme parametrelerine uyması gerektiğidir.

Çelik yapı imalat tesislerinde, bu ekipman, çelik çerçevelerin güvenilir bir şekilde montajı için sağlam bir temel sağlayan, yapısal plakalar ve bağlantı elemanları üzerinde yüksek hassasiyetli delme ve frezeleme işlemleri gerçekleştirir. Rüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flanşları için gelişmiş, yüksek doğrulukta işleme yetenekleri sunar—bu bileşenlerin, güçlü rüzgarlar ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevre koşullarına dayanacak şekilde tasarlanmasını sağlar. Köprü inşaat projeleri için, ekipman, köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun ömürlü yaşamı boyunca dinamik yüklere dayanacak şekilde tasarlanmış, kararlı, dayanıklı bağlantıların oluşturulmasını kolaylaştırır.
