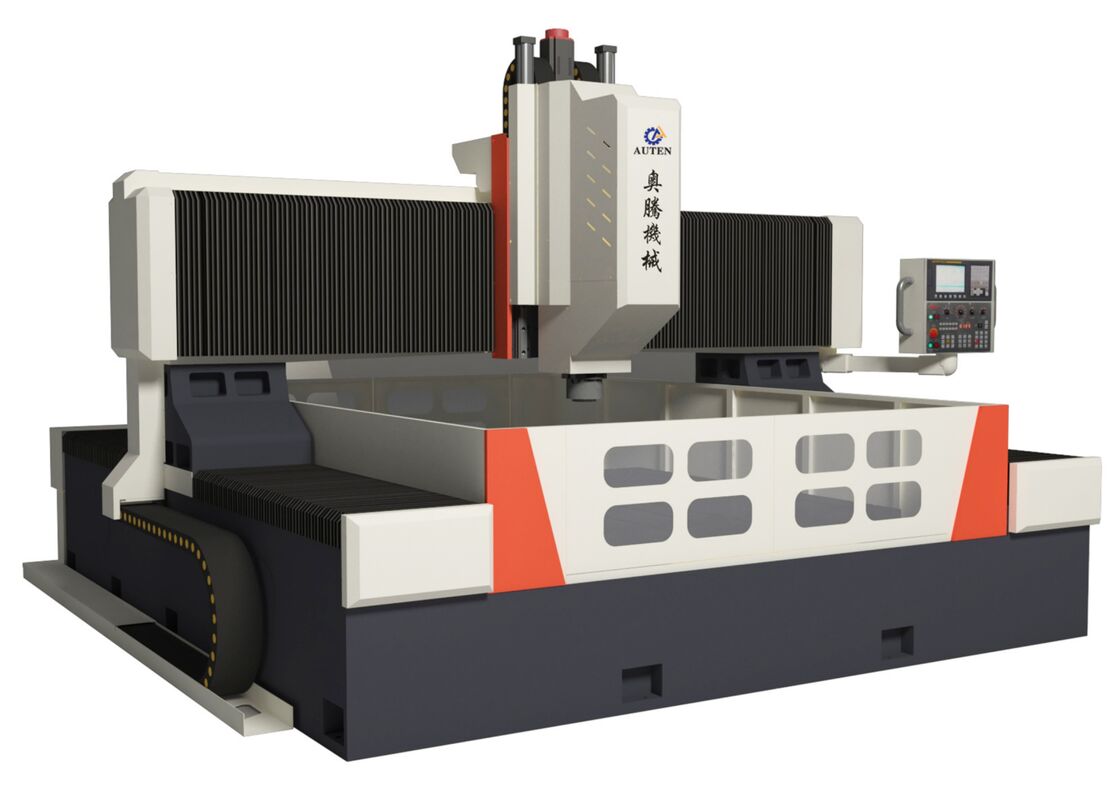

Çift Spindle Split Heavy-Duty CNC Gantry Drilling Milling Machine 1000mm Gantry Yüksekliği

Çift Spindle Split Heavy-Duty CNC Gantry Drilling Milling Machine 1000mm Gantry Yüksekliği

Ürün Tanıtımı:

Bu ekipman, plaka ve yapısal bileşenlerin delinmesi, çemberlenmesi, vurulması ve freze edilmesi için tasarlanmıştır.Temel olarak, flensler gibi iş parçasında yüksek verimli sondaj işlemleri için kullanılır., diskler, halkalar ve plakalar, etkili işleme aralığı içindeki kalınlıklar ile. hem delikler ve kör delikler tek malzeme parçalarının yanı sıra kompozit malzemeler üzerinde delinebilir.İşleme süreci dijital olarak kontrol edilirSistem otomasyonu destekler, yüksek hassasiyeti sağlar ve çeşitli ürün çeşitlerini ve büyük ölçekli üretimi işlemek için uygundur.

Özellikler:

Ekipman yapısı:

Makine tabanı dökme malzemeden yapılmıştır ve esas olarak çalışma masası, hareketli portre, hareketli kaydırıcı eyer, sondaj ve freze güç başlığı, otomatik yağlama sisteminden oluşur.koruyucu kapak, dolaşım soğutma sistemi, dijital kontrol ünitesi, elektrik sistemi ve diğer bileşenler.ve ayrıca sürüş için hassas kurşun vida çiftleri. Makineli araç yüksek konumlandırma doğruluğu ve konumlandırmada mükemmel tekrar edilebilirliği ile karakterize edilir.

Ürün Özellikleri

1Makine yatağı ve çalışma masası:

Makine yatağı dökme malzemeden yapılır ve iki bölümden oluşur.yarı bitirme sonrasında ikincil bir gerginlik giderme kızartma işlemi ile takip edilirBu çok aşamalı işlem makinenin doğruluğunun istikrarını sağlar. Çalışma tezgahı gri demirden (HT250) tek parça dökümdür.Daha sonra ikincil kızartma ve yaşlanma işlemine maruz kalırBu işlem, deformasyonu önleyen mükemmel bir dinamik ve statik sertlik sağlar. Çalışma yüzeyi, iş parçasının güvenli bir şekilde sıkıştırılması için iyi tasarlanmış bir düzen içinde düzenlenen bir dizi T yuvasına sahiptir.

Yatak tabanının her iki tarafına yüksek hassasiyetli iki doğrusal kılavuz monte edilmiştir, bu da kılavuz rayları üzerindeki yükün eşit dağılımını sağlar.Ayrıca makinenin germe ve basınç dayanıklılığıSürüş sistemi, Y eksen yönünde portre hareketini sağlayan bir hassaslıklı top vida çifti ile birleştirilen bir AC servo motoru tarafından çalıştırılır.Düzenlenebilir vidalar strategik olarak yatağın alt tarafına yerleştirilir, çalışma masasının seviyesinin kolayca ayarlanmasını kolaylaştırır.

2- Hareketli Çubuk:

Hareketli portre gri demirden (HT250) yapılmıştır ve ön tarafında iki yüksek kapasiteli doğrusal rehber rayı ile donatılmıştır.Güç başı kaydırma plakanın X eksen boyunca hareketini kolaylaştırır. sondaj gücü başlıkları bu kaydırıcı plaka üzerine monte edilmiştir. gantry hareketi top vida üzerinde top fıstığı döndürme ile elde edilir,Servo motor tarafından hassas bir koplama aracılığıyla çalıştırılan.

3Hareketli Eyer:

Hareketli kaydırıcı eyer, yüksek kapasiteli iki CNC doğrusal kaydırma masası, bir çift hassas top vida,ve servo motora bağlı yüksek hassasiyetli bir gezegen redüktörüEk olarak, eyer, güç başının ağırlığını karşılayan, vida üzerindeki yükü azaltan ve hizmet ömrünü uzatan bir azot gaz dengeleme silindirle donatılmıştır.Bu sistem sondaj gücü başının hareketini Z ekseninin boyunca yönlendirir, hızlı yaklaşım, iş besleme, hızlı geri çekilme ve durma gibi çeşitli işlevleri sağlar.ve operasyonel verimliliği artırmak için duraklama yetenekleri.

.

Bu en son teknolojiye sahip CNC portre sistemi, özellikle yüksek verimlilikte levha ve metal parçalarının delinmesi ve işaretlenmesi için tasarlanmıştır.Plaka benzeri iş parçalarının ve yapısal montajların hassas işlenmesini sağlamak için titizlikle tasarlanmıştırFlanşlar, diskler, halka şeklindeki parçalar, düz levhalar ve benzer eşyaları işlemek için idealdir.Ana operasyonel gereksinim, iş parçasının kalınlığının makinenin tanımlanmış etkili işleme aralığı ile uyumlu olmasıdır..

Çelik yapı üretim tesislerinde, bu ekipman, yapı plakaları ve bağlantı elemanları üzerinde yüksek hassasiyetle sondaj ve freze işlemleri gerçekleştirir.çelik çerçevelerin güvenilir montajı için sağlam bir temel oluştururRüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flensleri için gelişmiş, yüksek hassasiyetli işleme yetenekleri sunar.Bu bileşenlerin zorlu çevresel koşullara dayanacak şekilde tasarlandığını sağlamak, aşırı rüzgarlar ve sıcaklık değişimleri dahil olmak üzere. köprü inşası için, ekipman, sabit bir yapı oluşturmayı kolaylaştıran köprü kirişlerini ve destek desteklerini işler.Köprünün uzun kullanım ömrü boyunca dinamik yüklere dayanabilen uzun süreli bağlantılar.
