Ürün Tanıtımı:

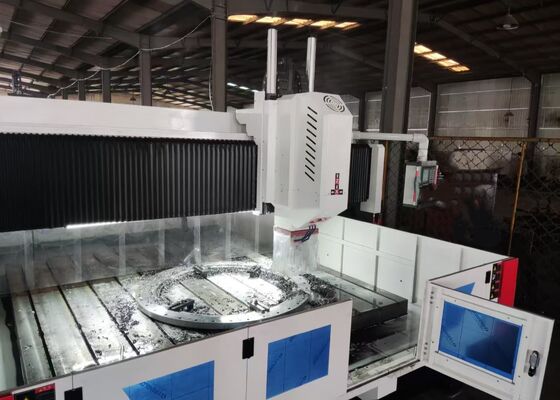

Bu makine, levha ve yapısal bileşenlerin delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için tasarlanmıştır. Özellikle, belirtilen kalınlık aralığında, flanşlar, diskler, halkalar ve plakalar gibi iş parçaları üzerinde yüksek verimli delme görevleri için kullanılır. Tek malzemeli ve kompozit malzemeler üzerinde hem delik hem de kör delik delme yeteneğine sahiptir. İşleme işlemleri dijital olarak kontrol edilir, kullanım kolaylığı sağlar. Sistem otomasyonu kolaylaştırır, yüksek hassasiyet sağlar ve çok çeşitli ürün türlerini işlemek ve büyük ölçekli üretimi desteklemek için çok uygundur.

Özellikler:

Ekipman Yapısı:

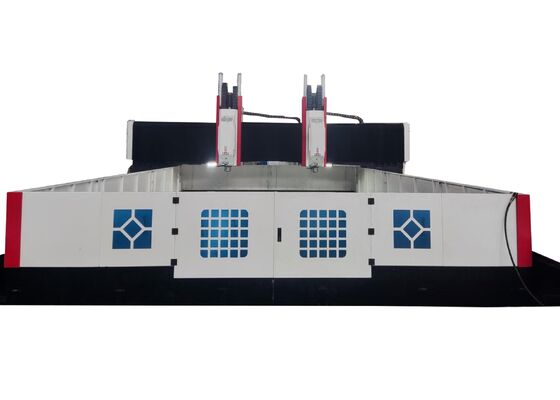

Makine tabanı döküm malzemeden yapılmıştır ve çalışma tablası, hareketli portal, hareketli kayar sele, delme ve frezeleme güç kafası, otomatik yağlama sistemi, koruyucu muhafaza, sirkülasyonlu soğutma sistemi, dijital kontrol ünitesi, elektrik sistemi ve diğer temel bileşenleri içerir. Destek ve kılavuzluk için haddeleme sert ray çiftlerine ve tahrik için hassas vidalı mil çiftlerine sahiptir. Makine, yüksek konumlandırma doğruluğu ve olağanüstü konumlandırma tekrarlanabilirliği ile öne çıkar.

Ürün Özellikleri

1. Delme Güç Kafası:

Delme güç kafası, yavaşlama ve artırılmış tork için senkron kayış aracılığıyla hassas iş milini tahrik eden özel bir servo iş mili motoru kullanır. İş mili değişimi hızlı ve basittir ve besleme mekanizması bir servo motor ve bilyalı vida ile çalışır. X ve Y eksenleri koordine edilebilir, yarı kapalı döngü kontrolü hem doğrusal hem de dairesel enterpolasyon işlevlerini sağlar. İş mili, yüksek hızlı U-matkap merkez su işlemini destekleyen yüksek hızlı bir döner bağlantıya sahip bir BT50 konikliği ile donatılmıştır.

2. İletim Cihazı:

Tayvan'dan ithal edilen yüksek hassasiyetli kılavuz raylar ve kaydırıcılar içeren bu iletim sistemi sorunsuz çalışır ve yük taşıma kapasitesini önemli ölçüde artırır.

a. X ekseni ve Z ekseni, yanal ve boyuna hareket için kılavuz ve yük taşıyan elemanlar olarak iki adet haddeleme lineer kılavuz rayı kullanır. Bu tasarım, sistemin yüksek hızlı delme teknik taleplerini karşılamasını sağlar. X ekseni ve Z ekseni, doğrusal hareket sağlamak için hassas bilyalı vidaları döndüren AC servo motorlar tarafından tahrik edilir.

b. Y ekseni, sağlam bir Y ekseni kayar yolu oluşturmak için her raya monte edilmiş iki kare ray kaydırıcısı ile iki adet ağır hizmet tipi haddeleme lineer kılavuz rayı ile desteklenir. Bu konfigürasyon, portal çerçevesinin yüksek rijitlik ve mukavemet gereksinimlerini karşılar ve düşük sürtünme katsayısı, hızlı hareket, mükemmel titreşim sönümleme ve uzun hizmet ömrü gibi avantajlar sunar. X ekseni iletimi, portal çerçevesinin hareket etmesini ve hassas CNC işleme yapılmasını sağlayan, bilyalı vidaları birlikte tahrik eden her iki tarafta bir servo motor ile çift servo motor senkron tahrik teknolojisini kullanır.

3. GSK CNC Kontrol Sistemi:

GSK CNC kontrol sistemi, motor tahriki için yüksek hassasiyetli mutlak değer serisi servo motor kullanan, özellikle delme makineleri için tasarlanmıştır. RS232 arayüzü, renkli ekran, Çince dilinde bir kullanıcı arayüzü ve yerinde/harici USB girişi özelliklerine sahiptir.

3.1. Sistem, kullanıcıların hem talaş kırma süresini hem de döngüyü doğrudan kullanıcı arayüzünden ayarlamasına olanak tanıyan bir talaş kırma işlevi içerir.

3.2. Takım kaldırma işlevi sisteme entegre edilmiştir ve kullanıcıların takım kaldırma yüksekliğini arayüz aracılığıyla ayarlamasına olanak tanır. Delme bu ayarlanan yüksekliğe ulaştığında, takım iş parçasının üzerine hızla kaldırılır, ardından talaşlar temizlenir ve sistem hızla delme yüzeyine ilerler, otomatik olarak modları değiştirir.

3.3. Merkezi işlem kontrol kutusu ve el ünitesi, kolay programlama, depolama, görüntüleme ve iletişim için CNC sistemi ile donatılmıştır. İşlem arayüzü, insan-makine diyaloğu, hata telafisi ve otomatik alarmlar gibi özellikleri destekler.

3.4. Sistem ayrıca, işlemler sırasında kolaylık ve doğruluk sağlamak için işleme öncesinde delik konumları için bir önizleme ve yeniden inceleme işlevi sunar.

.

Bu gelişmiş CNC portal sistemi, levha ve sac metal bileşenlerin yüksek verimli delinmesi ve işaretlenmesi için özel olarak üretilmiştir. Özellikle flanşlar, diskler, halka şeklindeki bileşenler, düz plakalar ve diğer benzer parçaların işlenmesi için uygun hale getiren, plaka tipi iş parçalarının ve yapısal montajların hassas işlenmesini sağlamak için özenle tasarlanmıştır. Kritik bir çalışma koşulu, iş parçalarının kalınlığının makinenin belirtilen etkili işleme aralığında olmasıdır.

Çelik yapı imalat tesislerinde, bu ekipman yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek, çelik çerçevelerin güvenilir montajı için sağlam bir temel oluşturur. Rüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flanşları için son teknoloji, yüksek hassasiyetli işleme yetenekleri sunarak, bu parçaların yüksek rüzgarlar ve sıcaklık dalgalanmaları gibi aşırı çevresel koşullara dayanacak şekilde tasarlanmasını sağlar. Köprü inşaatı için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen dayanıklı, kararlı bağlantıların oluşmasını sağlar.
