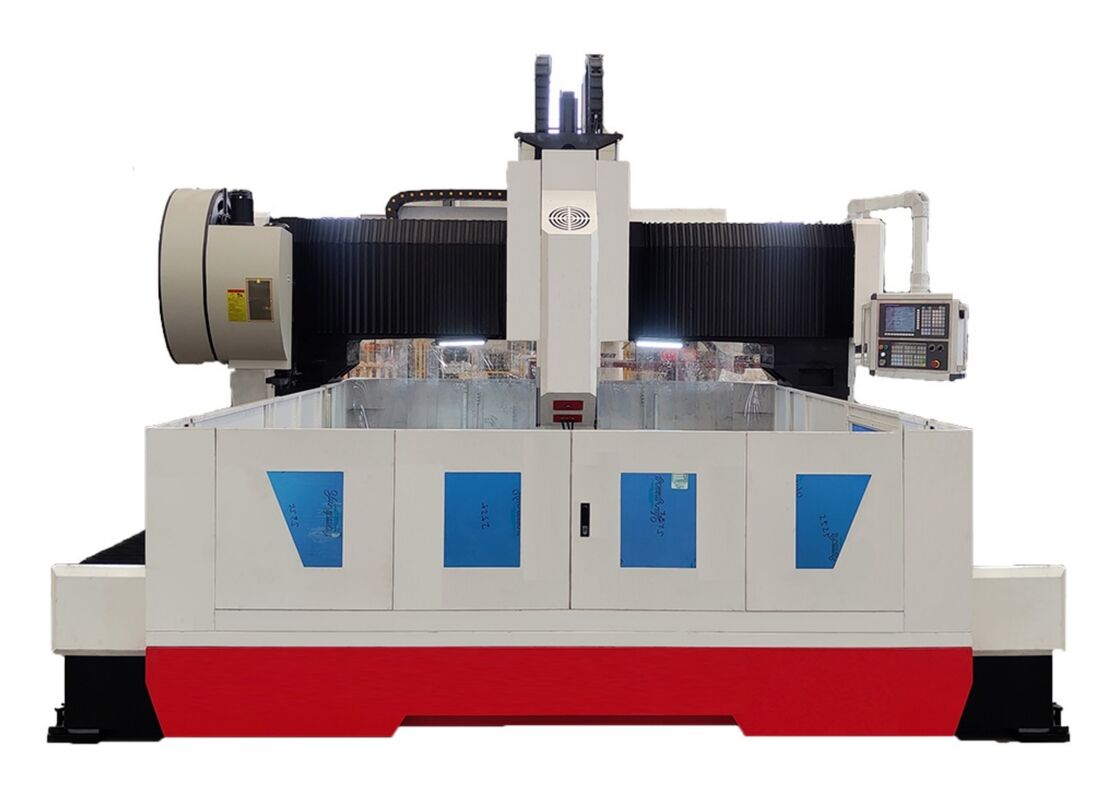

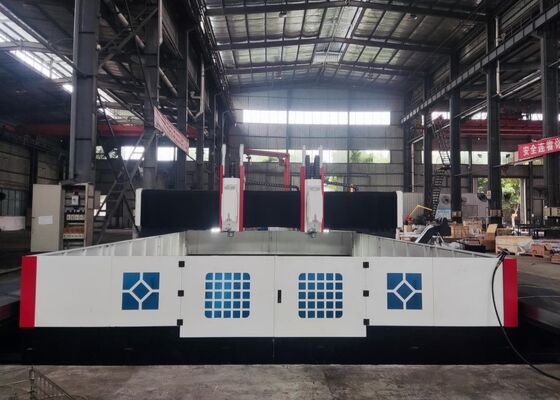

2x37kW Servo Mil Motor Gücü CNC Metal Delme İşaretleme Makinesi 300mm Kalınlık

2x37kW Servo Spindle Motor Gücüne Sahip CNC Metal Delme ve İşaretleme Makinesi 300mm Kalınlık

Ürün Tanıtımı:

Bu makine, plaka ve yapısal bileşenlerin delinmesi, pahlanması, kılavuz çekilmesi ve frezelenmesi için tasarlanmıştır. Esas olarak, belirlenen kalınlık aralığında, flanşlar, diskler, halkalar ve plakalar gibi iş parçaları üzerinde yüksek verimli delme işlemleri için kullanılır. Tek malzemeli ve kompozit malzemeler üzerinde hem delik hem de kör delik delebilir. İşleme süreçleri dijital olarak kontrol edilir, kullanıcı dostu olmasını sağlar. Sistem otomasyonu destekler, hassas sonuçları garanti eder ve çok çeşitli ürünleri işlemek ve büyük ölçekli üretim yapmak için idealdir.

Özellikler:

Ekipman Yapısı:

Makine tabanı, çalışma tablası, hareketli portal, hareketli kayar sele, delme ve frezeleme güç kafası, otomatik yağlama sistemi, koruyucu muhafaza, sirkülasyonlu soğutma sistemi, dijital kontrol ünitesi, elektrik sistemi ve diğer entegre parçalar gibi kritik bileşenleri içeren döküm malzemeden yapılmıştır. Kararlı destek ve yönlendirme için haddeleme sert ray çiftleri ve hareket için hassas kurşun vida çiftleri ile donatılmıştır. Makine, üstün konumlandırma doğruluğu ve olağanüstü konumlandırma tekrarlanabilirliği ile karakterizedir.

Ürün Özellikleri

1. Otomatik Yağlama ve Koruma Sistemi:

Bu makine, kılavuz raylar, kurşun vidalar ve raflar gibi hareketli bileşenlerin sürekli yağlanmasını sağlayan, ölü bölgeleri ortadan kaldıran ve makinenin hizmet ömrünü uzatan orijinal bir Tayvan hacimsel kısmi basınçlı otomatik yağlama sistemi ile donatılmıştır. X ekseni ve Y ekseni toz geçirmez kalkanlarla donatılmıştır ve talaş ve soğutucu sıçramalarına karşı koruma sağlamak için çalışma tablasının etrafına su geçirmez bir sıçrama koruyucu takılmıştır.

2. Merkezi Su Çıkış Sistemi:

Makine standart olarak merkezi bir su çıkış sistemi ile donatılmıştır. Bu dahili sistem, işleme sırasında demir talaşlarının takım üzerinde birikmesini etkili bir şekilde önleyerek takım aşınmasını azaltır ve takım ömrünü uzatır. Ayrıca iş parçasının yüzey finişini iyileştirirken yüzeyini de korur. Sistem, yüksek hızlı döner bağlantıyı, yabancı maddelerin tıkanmasını önleyerek korur ve sonuç olarak iş parçasının genel kalitesini artırır ve operasyonel verimliliği artırır.

3. Otomatik Talaş Konveyörü ve Sirkülasyonlu Soğutma Sistemi:

Çalışma tezgahının arkasına, sonunda bir filtre ile donatılmış otomatik bir talaş konveyörü takılmıştır. Konveyör düz bir zincir tasarımı kullanır ve bir soğutma pompası bir tarafa yerleştirilir. Çıkış, bir hortum aracılığıyla merkezi su filtrasyon sistemine bağlanır. Soğutucu, kaldırma pompasının soğutucuyu merkezi filtreleme sistemine sirküle ettiği talaş konveyörüne akar. Yüksek basınçlı soğutma pompası daha sonra filtrelenmiş soğutucuyu kesme ve soğutma işlemleri için yeniden sirküle eder.

Sistem ayrıca, demir talaşlarını taşımayı kolaylaştıran bir taşıma arabası ile donatılmıştır ve demir talaşlarını işlerken kolaylık sağlar. Hem iç hem de dış takım soğutma sistemleri dahildir. Yüksek hızlı delme sırasında, takım iç su çıkışı ile soğutulurken, hafif frezeleme işlemleri için dış soğutma kullanılır.

.

Bu gelişmiş CNC portal sistemi, özellikle plaka ve sac metal parçaların yüksek verimli delinmesi ve işaretlenmesi için tasarlanmıştır. Özellikle flanşlar, diskler, halka şeklindeki bileşenler, düz plakalar ve diğer benzer öğelerin işlenmesi için uygun hale getirilerek, plaka benzeri iş parçalarının ve yapısal montajların hassas bir şekilde işlenmesini sağlamak için titizlikle tasarlanmıştır. Önemli bir operasyonel gereklilik, iş parçalarının kalınlığının makinenin tanımlanmış etkili işleme aralığına girmesidir.

Çelik yapı imalat tesislerinde, bu ekipman, çelik çerçevelerin güvenilir bir şekilde montajı için güçlü bir temel sağlayarak, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirir. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için gelişmiş, yüksek hassasiyetli işleme yetenekleri sunarak, bu bileşenlerin aşırı rüzgarlar ve sıcaklık değişimleri dahil olmak üzere zorlu çevre koşullarına dayanacak şekilde tasarlanmasını sağlar. Köprü inşaatı için, ekipman, köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen sağlam, kararlı bağlantıların oluşturulmasını kolaylaştırır.
