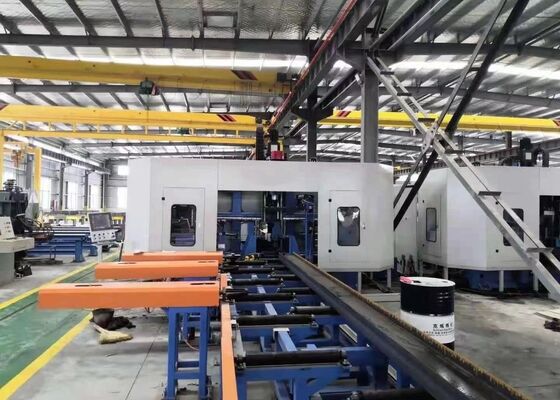

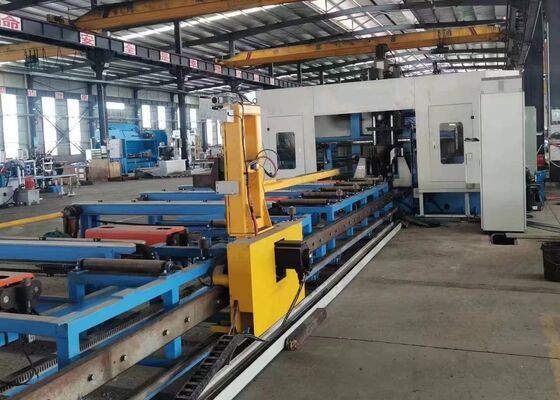

1250x600mm Genişlik Yükseklik CNC Kiriş 3D Delme Makinesi BT40 İşmili Çelik Yapı Uygulaması İçin

1250x600mm Genişlik Yükseklik CNC Çizgi 3Börme Makinesi BT40 Çelik Yapı Uygulamaları için Spindles

Uygulama:

Bu işleme merkezi özellikle H kirişleri üzerinde sondaj operasyonları için tasarlanmıştır.İş parçasında sondaj görevlerini olağanüstü verimlilikle gerçekleştirir.Olağanüstü işleme doğruluğu ve sezgisel kullanıcı arayüzü ile bu ekipman, çelik yapı endüstrisi içinde yüksek performanslı bir çözümü temsil eder.İnşaat mühendisliği gibi kritik sektörlerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği üretimi ve ağ yapısı projeleri.

Özellikler:

Ürün Özellikleri

1. Bu 3D H kiriş sondaj ve kesim makinesi esas olarak ana makine vücudu, CNC besleme sistemi, malzeme taşıyıcı, elektrik sistemi, hidrolik sistem, soğutma sistemi,yağlama sistemiHareketli bir iş parçası kuruluşu ile sabit bir yatak yapısına sahip olan makine, büyük H kirişlerini işlemek için idealdir.Sürekli üretimi destekler ve gelişmiş otomasyon seviyesi ile ayırt edilir.

2Borma makinesinin gövdesinde yatak, CNC kaydırıcı masa bileşenleri, destek cihazları, üst ve yan baskı üniteleri ve algılama sistemleri bulunur.CNC kaydırma masası bileşenleri sabit tarafı içerirÖzellikle H kirişli sondaj işlemleri için tasarlanmış olan kaydırma masaları, kaydırma plaka, kaydırma masa tabanından oluşur.Döner başlığı, yüksek hızlı mekanik spindle, alet silindir, değişken frekanslı motor, servomootor, doğrusal kılavuzlar ve kurşun vidalar.

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur. Servo motor, H ışınının X yönünde hareketini kolaylaştıran manipülatörü yönlendirir.böylece iş parçasının doğru beslenmesini ve kesin konumlandırılmasını sağlar.

4Malzeme taşıyıcı hem bir besleme taşıyıcıdan hem de bir dış besleme taşıyıcıdan oluşur.Özellikle profilli çelik boşluk taşıma için tasarlanmış, boşlukların Y yönünde konumlandırılmasını sağlıyor ve malzeme besleme işlemini tamamlamak için CNC besleme sistemiyle birlikte çalışıyor.Malzeme kanal koltuklarından ve destek rulolarından oluşur, bitmiş iş parçalarının taşınmasına ayrılmıştır.

5. Soğutma sistemi, delikleri soğutmak için petrol sisini kullanarak hem iç hem de dış soğutma yöntemlerini kullanır.maliyet verimliliğini teşvik etmek, çevresel sürdürülebilirlik ve matkap bit aşınmasını en aza indirmek.

6Hidrolik sistem, üst baskı cihazını, yan baskı cihazını, araç silindirini ve diğer ilgili bileşenleri çalıştırmaktan sorumludur.

7Pnömatik sistem, manipülatöre, test silindirine ve diğer benzer ekipmanlara güç sağlamak için tasarlanmıştır.

8Yağlama sistemi hem merkezi hem de manuel yağlama yöntemlerini birleştirir.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların zamanlı ve kesin yağlanması için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar parça numaralarına göre herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Sistem, yalnızca bireysel işleme parametrelerinin manuel ayarlanmasını ve kontrol edilmesini değil, aynı zamanda tüm işleme iş akışının tamamen otomatikleştirilmesini de sağlar.

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesBu gösterilerde sunulan örnekler, ekipmanların kesin delik konumlandırma, pürüzsüz vurulan iplikler ve doğru işaretleme desenleri elde etme yeteneğini açıkça vurgular.Böylece gerçek dünya uygulamalarında yüksek hassasiyetini ve güvenilirliğini tam olarak gösterdi..

Yüksek H H-Beam matkaplama, işaretleme ve kesme makinesi, öncelikle çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişlerinin hassas işlenmesini sağlar., böylece çelik yapıların istikrarlı montajı için sağlam bir temel sağlar.Köprülerin yapısal bütünlüğünü artırmak ve uzun süreli yükleri etkili bir şekilde desteklemelerini sağlamakOlağanüstü operasyonel verimlilikle, bu ekipman, ilgili projelerin sorunsuz bir şekilde yürütülmesini sağlayarak bu kritik altyapı sektörlerine güvenilir destek sağlar.
