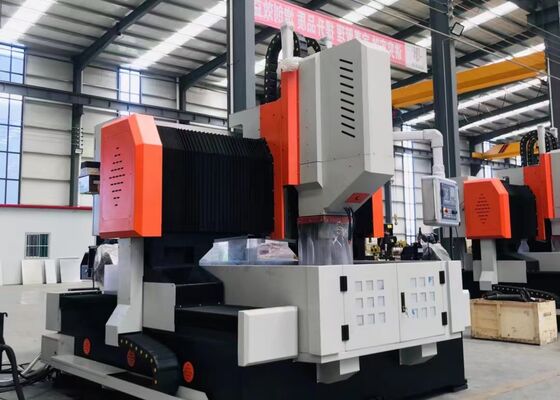

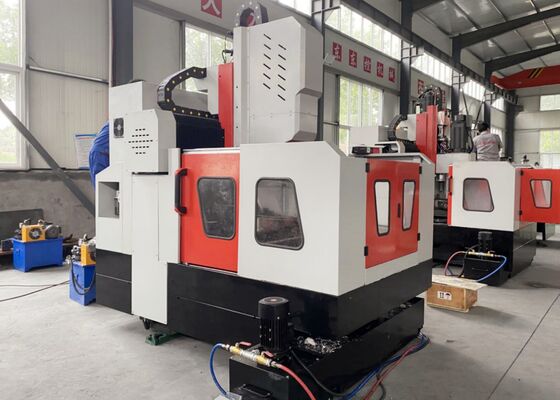

2000mm Yatay Kurs CNC Plaka Delme Markalama Makinesi 2000*2000mm İş Parçası Boyutu
Uygulama:
CNC portal tipi delme ve frezeleme çelik plaka makinesi, öncelikli olarak petrokimya, nükleer enerji, rüzgar enerjisi, kazanlar ve çelik yapılar gibi sektörlerde tüp tabakaları, flanşlar, rulmanlar, ısı değiştiriciler ve diğer bileşenlerin işlenmesi için kullanılır. Dahili soğutmalı karbür matkap uçları ile yüksek hızlı delme veya harici soğutmalı yüksek hızlı bükümlü matkap uçları ile delme yapabilir. Makine, delme, pah kırma, kılavuz çekme, frezeleme ve delik işleme gibi çeşitli işlevler sunar. Ek olarak, yan delme, kılavuz çekme ve frezeleme işlemleri için isteğe bağlı bir otomatik dik açı kafası ile donatılabilir.
Özellikler:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| İş parçası boyutu |
UxG (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Tezgah T-slot genişliği (mm) |
28 |
28 |
28 |
28 |
28 |
| Delme güç kafası |
Adet. |
1 |
1 |
1 |
1 veya 2 |
1 veya 2 |
| İş mili konikliği |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Maks. delme çapı (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Maks. kalınlık (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Kılavuz çekme çapı |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| İş mili hızı (dev/dak) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Servo iş mili motor gücü (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay kurs (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Portal boyuna hareket (Y ekseni)
|
Maks. besleme kursu (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Besleme hareket hızı (m/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Besleme servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. kurs (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Hareket hızı (m/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Üç eksenli tekrarlı konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (Opsiyonel) |
24 takım pozisyonu |
| Genel boyut |
UxGxY (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Ürün özellikleri
1. Plaka sacları ve flanş delme, frezeleme ve markalama makinesi; yatak, boyuna kızak, portal, enine kızak, dikey besleme ünitesi, delme ve frezeleme iş mili, iş tablası, soğutma sistemi, otomatik talaş çıkarma sistemi, otomatik yağlama sistemi, pnömatik sistem, elektrik sistemi ve diğer ana bileşenlerden oluşur.
2. CNC çelik plaka kesme makinesinin servo tahrikli kayar delme güç kafası; delme, raybalama, kılavuz çekme, pah kırma ve kanal frezeleme yapabilir. Diğer ünitelerle birlikte veya bağımsız olarak çalışabilir. Delme iş mili, BT50 konik deliğe sahip Tayvan yapımı hassas bir iş miline (dahili soğutmalı) sahiptir ve kelebek yaylı otomatik broşlama mekanizması ile donatılmıştır. Bu kurulum, bir bağlantı çubuğu, hidrolik silindirli takım gevşetme sistemi kullanarak matkap uçları veya frezeleme kesicileri arasında hızlı geçişler sağlayarak takım değişimini kolaylaştırır.
3. Delme ve markalama makinesi yapısı, sorunsuz hareket sağlayan yüksek hassasiyetli lineer kızaklar ile donatılmıştır. Bir AC servo motor, senkron kayışı ve hassas bilyalı vida çiftlerini tahrik ederek yüksek doğruluk sağlar.
4. Metal plaka portal makinesinin gövdesi ve portalı; döküm veya yüksek kaliteli çelik plaka kaynağı ile üretilmiştir. Bu bileşenler, işlemden önce yüksek sıcaklıkta tavlanmaya, ardından gerilimi azaltmak için yarı bitirme sonrası ikinci bir tavlanmaya tabi tutulur ve ardından tutarlı doğruluk ve stabiliteyi sağlamak için hassas bir şekilde işlenir.
CNC portal plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmış yüksek performanslı bir endüstriyel çözümdür. Bu ekipman, flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını işlemek üzere tasarlanmıştır ve bu iş parçalarının kalınlığının makinenin belirtilen etkili işleme aralığı içinde olması temel gerekliliğidir.
Çelik yapı atölyelerinde, bu plaka delme makinesi, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek çelik çerçevelerin kararlı montajı için sağlam bir temel sağlar. Rüzgar enerjisi sektöründe, bu bileşenlerin zorlu çevresel koşullara (örn. yüksek rüzgarlar, sıcaklık dalgalanmaları) dayanabilmesini sağlayan kritik bir işlem olan rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme sunar. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işleyerek, köprünün uzun ömrü boyunca dinamik yüklere dayanabilen kararlı ve dayanıklı bağlantıların oluşumunu sağlar.
