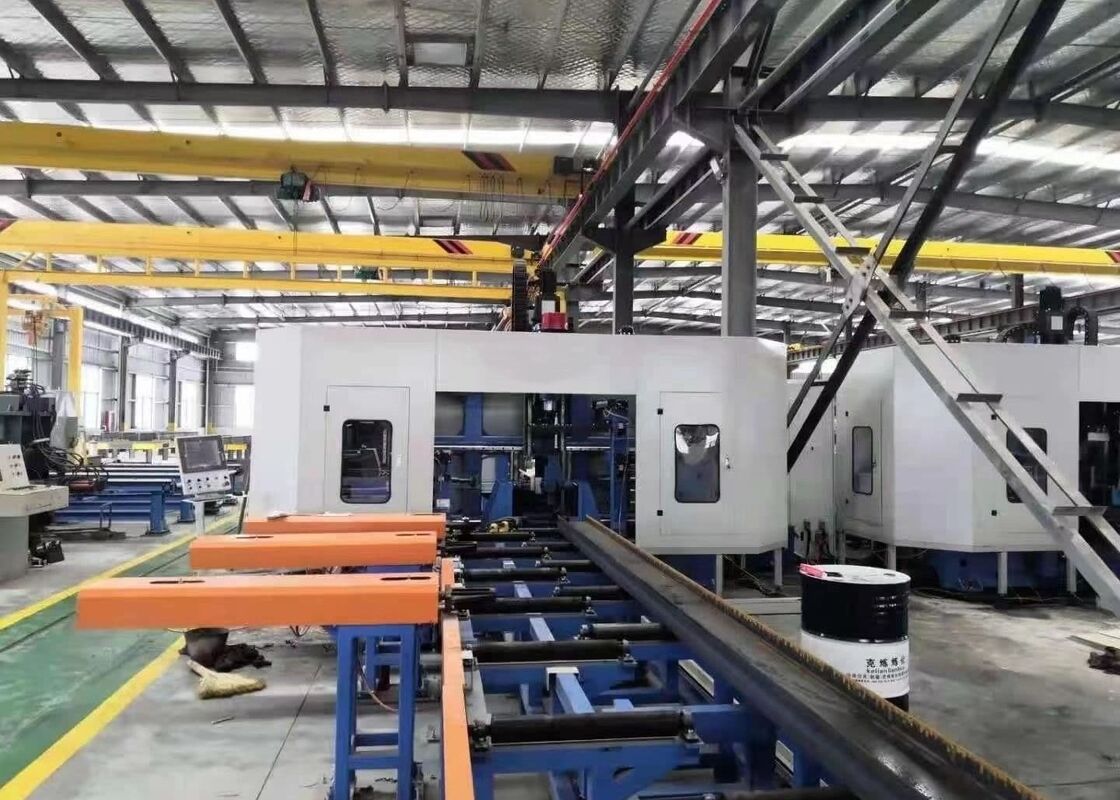

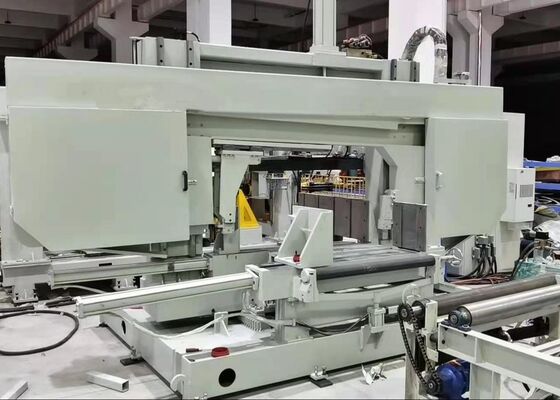

40mm İş Parçasının Kalınlığı CNC 3D H Çubuk Çakma Makine 55KW Güç
Uygulama:
Temel olarak sondaj, dokunma, işaretleme ve H şekilli çelik, kanal çelik, açı çelik ve diğer çelik türleri için kullanılır.Çelik yapılarla ilgili endüstrilerde uygulamalar geniş kapsamlıdır., inşaat, garaj, kule ve ızgara çerçeveleri dahil.
Özellikler:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H Çubuk genişliği
Aralık(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
H kiriş yüksekliği
Aralık(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100~600 |
|
Kanal çelik
Genişlik aralığı(mm)
|
100 ~ 500 |
100 ~ 700 |
100~1000 |
100~1250 |
|
Kanal çelik
Yükseklik aralığı(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Max. iş parçası
kalınlığı(mm)
|
40 |
40 |
80 |
80 |
|
Max. iş parçası
Uzunluk (m)
|
12 veya 15 (ihtiyaç duyulmaz) |
|
Borma yuvası
Ne kadar?
|
Toplamda 3 spindle, üst birimdeki bir spindle, sol taraf ve sağ taraf.
|
|
Döner deliği
kıvırcık
|
BT2 |
BT2 |
BT2 |
BT2 |
|
Max.çalıştırma
çapı (mm)
|
40 |
40 |
40 |
40 |
|
Spindle motoru
Güç (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Döner hızı
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
İskele besleme
Hız(m/dakikada)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
X ekseni besleme
Hız(m/dakikada)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Araç miktarı
dergisi
|
3 |
3 |
3 |
3 |
|
Araç dergisi
türüve kapasitesi
|
Satır tipi, 3x4 (ihtiyaç duyulmaz) |
|
İşaretleme birimi
(ihtiyaç duyulmaz)
|
Disk yazma, 36 karakter, karakter boyutu Φ10mm
|
| CNC sistemi |
Alman Siemens, Japonya Panasonic, Çin INVT
|
| Soğutma yöntemi |
Spray soğutma, iç soğutma + dış soğutma |
|
Makine Genel
Boyut (m)
|
Yaklaşık 32x5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x5.5x3.5 |
Yaklaşık 33x6x3.5 |
| Toplam Güç (kW) |
Yaklaşık 55. |
Yaklaşık 55. |
Yaklaşık 60 |
Yaklaşık 60 |
Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir.
1Çelik yapı inşaat endüstrisi için temel ve özel sondaj makineleri.
2H kirişlerinin ve kanalların üç yüzeyinde aynı anda yüksek hassasiyet ve verimlilikle delik açar.
3Otomatik ve hassas besleme ve konumlandırmayı sağlayan 7 CNC ekseni ile donatılmıştır.
4AUTOCAD ve DSTV parça çizimlerini tanıyabilir ve bunları işleme programlarına dönüştürebilir.
Ürün Özellikleri
1Besleme sistemi, yüksek hız ve hassas konumlandırma doğruluğunu sağlayan CNC arabası sıkıştırma ve beslemeyi kullanır.
2. H kirişinin üç yüzeyini delmek için üç BT40 yüksek hızlı spindle kullanılır. Sistem, 3000 rpm'ye kadar ulaşabilen spindle dönüş hızları ile karbid matkapları kullanır.Bu yüksek işleme verimliliği ve mükemmel sondaj performansı ile sonuçlanırBorma sırasında üretilen çipler, zincir tipinde bir çip taşıyıcı aracılığıyla verimli bir şekilde çıkarılır.
3Soğutma sistemi hem iç hem de dış soğutma yeteneklerini sağlayan sis soğutmasını kullanır.Her sondaj spindle birimi kendi dış soğutma nozu ve iç soğutma bağlantısı ile donatılmıştırİç ve dış soğutma bağımsız olarak veya aynı anda kullanılabilir.
4Otomatik Araç Değiştiricisi (ATC) sistemi, manuel araç değişikliğinin gerekliliğini ortadan kaldırarak, müşteri gereksinimlerine göre özelleştirilebilir, böylece zamandan tasarruf edilir ve operasyonel verimlilik artırılır..
Örnek gösterim seanslarında, CNC kiriş plaka metal delme, işaretleme, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesBu gösterilerde gösterilen numuneler makinenin, deliklerin kesin olarak konumlandırılması, temizlenmiş ipliklerin,ve pratik uygulamalardaki yüksek doğruluğunu ve güvenilirliğini tam olarak örnekleyen net işaretleme desenleri.
Yüksek H H-Hızlı CNC H-Beam Borma, İşaretleme ve Kesme Makinesi, öncelikle çelik yapı imalatında ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek sistemlerinde kullanılan H kirişlerinde hassas işleme yapılır., çelik yapıların istikrarlı montajı için sağlam bir temel sağlar.Bu, sadece köprülerin yapısal bütünlüğünü güçlendirmekle kalmaz aynı zamanda uzun süreli yüklere dayanabilmelerini de sağlar.Yüksek operasyonel verimliliği ile makine, bu hayati altyapı sektörlerine güvenilir bir destek sunarak ilgili projelerin sorunsuz ilerlemesini sağlar.
