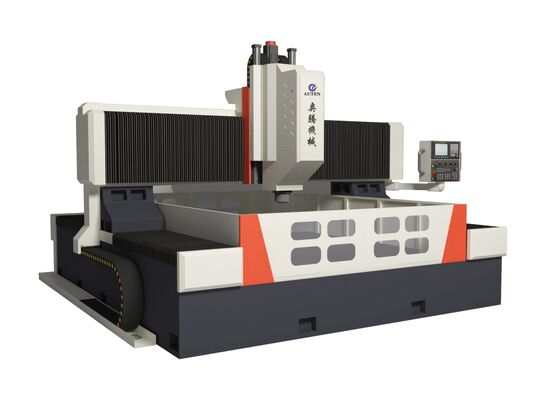

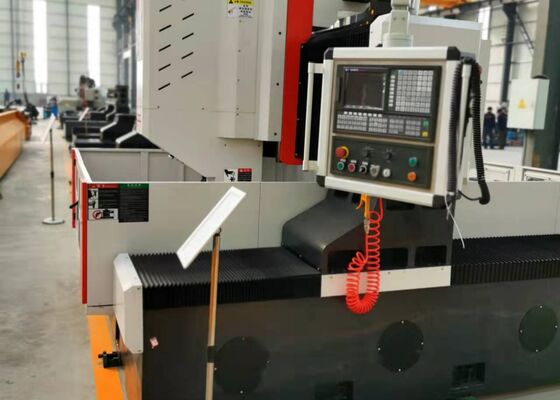

250mm Kalınlık CNC Köprü Tipi Metal Plaka Çelik Delme Makinesi 22/30KW Servo İş Mili Motor Gücü
Ürün Tanıtımı:
CNC köprü tipi delme ve frezeleme makinesi, öncelikle petrokimya, nükleer enerji, rüzgar enerjisi, kazanlar ve çelik yapılar gibi sektörlerde boru levhaları, flanşlar, yataklar, eşanjörler ve diğer bileşenlerin işlenmesi için tasarlanmıştır. İçten soğutmalı karbür matkap uçları veya dıştan soğutmalı yüksek hızlı burgu matkap uçları kullanarak yüksek hızlı delme işlemlerini destekler. Bu çok yönlü makine, delme, pah kırma, kılavuz çekme, frezeleme ve delik delme dahil olmak üzere çeşitli görevleri yerine getirir. Ayrıca, yan delme, kılavuz çekme ve frezeleme işlevlerini etkinleştirmek için isteğe bağlı bir otomatik sağ açılı kafa ile donatılabilir.
Ürün konfigürasyonu:
| Model |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| İş parçası boyutu |
UxG (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Tezgahın T-kanal genişliği (mm) |
28 |
28 |
28 |
28 |
28 |
| Delme güç kafası |
Adet |
1 |
1 |
1 |
1 veya 2 |
1 veya 2 |
| İş mili konikliği |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Maks. delme çapı (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Maks. kalınlık (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Kılavuz çekme çapı |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| İş mili hızı (dev/dak) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Servo iş mili motor gücü (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay strok (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Köprü tipi boyuna hareket (Y ekseni)
|
Maks. besleme stroku (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Besleme hareket hızı (m/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Besleme servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Hareket hızı (m/dak) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Servo motor gücü (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Üç eksen konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Üç eksen tekrarlama konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Elektrik sistemi |
CNC sistemi |
SIEMENS/ FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (Opsiyonel) |
24 takım konumu |
| Genel boyut |
UxGxY (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Ürün özellikleri
1. Plaka sac ve flanş delme, frezeleme ve işaretleme makinesi, yatak, boyuna kaydırma, köprü, enine kaydırma, dikey besleme ünitesi, delme ve frezeleme iş mili, çalışma masası, soğutma sistemi, otomatik talaş kaldırma sistemi, otomatik yağlama sistemi, pnömatik sistem, elektrik sistemi ve diğer kritik unsurları içeren birkaç temel bileşenden oluşur.
2. CNC çelik plaka kesme makinesinin servo tahrikli kayar delme güç kafası, delme, raybalama, kılavuz çekme, pah kırma ve oluk frezeleme işlemleri yapabilir. Diğer ünitelerle birlikte veya bağımsız olarak çalışabilir. Delme iş mili, BT50 konik delikli yüksek hassasiyetli Tayvan yapımı bir iş mili (içten soğutmalı) ile donatılmıştır ve bir kelebek yaylı otomatik broşlama mekanizması içerir. Bu yapılandırma, bir bağlantı çubuğu ve bir hidrolik silindir takım gevşetme sistemi kullanılarak uygun takım değişikliklerini kolaylaştırır ve matkap uçları ve freze kesiciler arasında hızlı değiştirilebilirlik sağlar.
3. Delme ve işaretleme makinesinin yapısı, düzgün ve istikrarlı hareket sağlayan yüksek hassasiyetli lineer kılavuzlarla donatılmıştır. Bir AC servo motor, senkron kayış ve hassas bilyalı vida tertibatlarını tahrik ederek olağanüstü doğruluk sağlar.
4. Metal plaka köprü tipi makinenin çerçevesi ve köprüsü, dökümlerden veya kaynaklı yüksek kaliteli çelik plakalarından yapılmıştır. Bu bileşenler, işleme öncesinde yüksek sıcaklıkta bir tavlama işleminden ve ardından iç gerilmeleri azaltmak için yarı finisajdan sonra ikinci bir tavlamadan geçer. Daha sonra, tutarlı doğruluk ve kararlılığı garanti etmek için hassas bir şekilde işlenir.
CNC köprü tipi plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal elemanların doğru işlenmesi için uzmanlıkla tasarlanmış, yüksek performanslı bir endüstriyel çözümdür. Bu ekipman, flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını işlemek için özel olarak tasarlanmıştır ve bu iş parçalarının kalınlığının makinenin belirlenmiş etkili işleme aralığına girmesi kritik bir koşuldur.
Çelik yapı imalat tesislerinde, bu plaka delme makinesi, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek, çelik çerçevelerin kararlı bir şekilde montajı için sağlam bir temel sağlar. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme sunar—bu bileşenlerin zorlu çevre koşullarına (örneğin, güçlü rüzgarlar, sıcaklık değişimleri) dayanabilmesini sağlayan kritik süreçler. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen kararlı ve esnek bağlantıların oluşturulmasını garanti eder.
