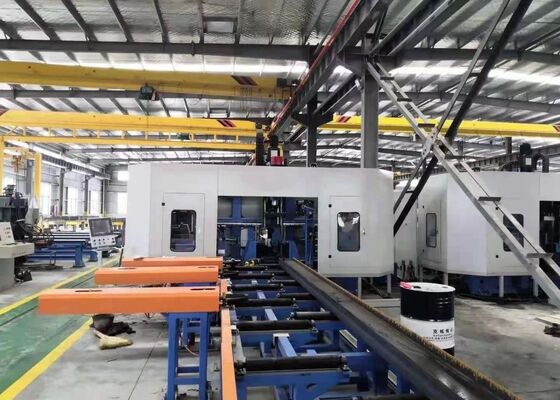

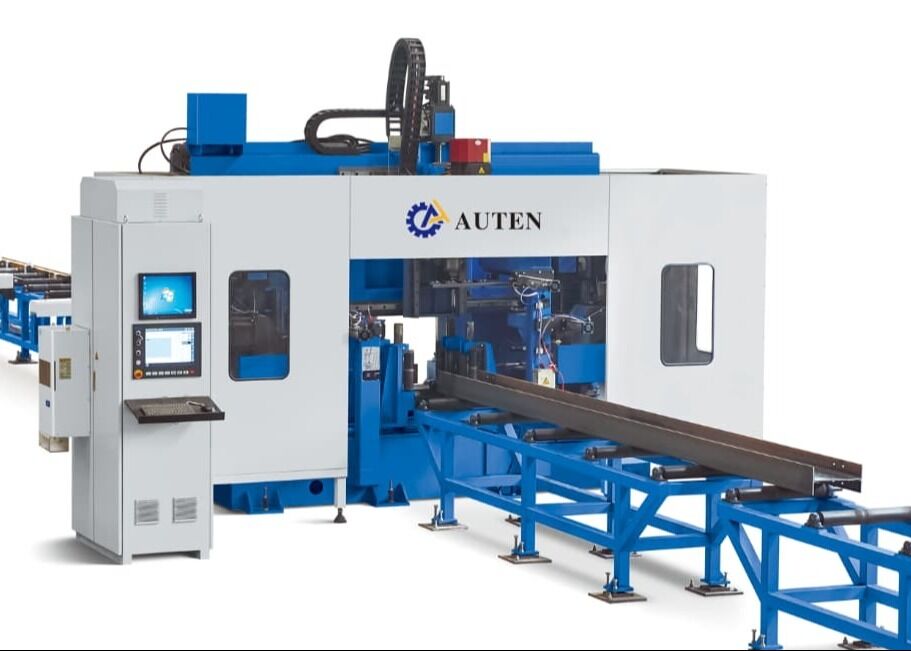

Model BHD1000/3 CNC 3D Profil Kesme Makinesi 40mm Delme Çapı
Ürün Tanıtımı:
CNC H profil delme makinesi, ağırlıklı olarak H profilleri, U profilleri, L profilleri ve diğer çeliklerin delme, kılavuz çekme, markalama ve çizme işlemleri için kullanılır. Binalar, garajlar, kuleler ve şebeke yapıları gibi çelik yapı endüstrilerinde yaygın olarak kullanılır.
1. Bina çelik yapı endüstrisi için gerekli ve özel delme ekipmanı.
2. H profilleri ve U profillerinin üç yüzeyinde aynı anda, yüksek hassasiyet ve yüksek verimlilikle delik açar.
3. 7 CNC ekseni, otomatik olarak doğru besleme ve konumlandırmayı tamamlar.
4. AUTOCAD ve DSTV iş parçası çizimlerini tanıyabilir ve bunları işleme programlarına dönüştürebilir.
Ürün Parametreleri:
| Model |
BHD1000/3 |
| H Profil genişlik aralığı (mm) |
100~1000 |
| H Profil yükseklik aralığı (mm) |
100~500 |
| U Profil genişlik aralığı (mm) |
100~1000 |
| U Profil yükseklik aralığı (mm) |
100~250 |
| Maks. iş parçası kalınlığı (mm) |
80 |
| Maks. iş parçası uzunluğu (m) |
12 veya 15 (isteğe bağlı) |
| Delme iş mili adedi. |
Toplam 3 iş mili, üst ünitede bir iş mili, sırasıyla sol ve sağ tarafta |
| İş mili deliği konikliği |
BT40 |
| Maks. delme çapı (mm) |
40 |
| İş mili motor gücü (kW) |
11/15 |
| İş mili hızı (dev/dak) |
100~3000 |
| İş mili besleme hızı (m/dak) |
0~10 |
| X ekseni besleme hızı (m/dak) |
0~20 |
| Takım magazini adedi |
3 |
| Takım magazini tipi ve kapasitesi |
Sıra tipi, 3x4 (isteğe bağlı) |
| Markalama ünitesi (isteğe bağlı) |
Disk tipografisi, 36 karakter, karakter boyutu Φ10mm |
| CNC sistemi |
Alman, Japonya, Çin INVT |
| Soğutma yöntemi |
Sprey soğutma, iç soğutma + dış soğutma |
| Makine Genel Boyutları (m) |
Yaklaşık 33x5.5x3.5 |
| Toplam Güç (kW) |
Yaklaşık 60 |
| Yukarıdaki parametreler, müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
Ürün Özellikleri:
1. Profil kesme makinesi besleme mekanizması, yüksek hız ve konumlandırma hassasiyetine sahip CNC taşıyıcı kelepçeleme ve besleme özelliğini benimser.
2. H-profilin üç yüzeyini delmek için üç adet BT40 yüksek hızlı iş mili kullanılır. Karbür matkap ucu kullanır, iş mili dönüş hızı 3000 dev/dak'ya kadar çıkabilir. İşleme verimliliği yüksektir ve delme etkisi iyidir. Delme sırasında oluşan talaşlar zincir tipi talaş konveyörü ile taşınır.
3. CNC profil delme hattı soğutma sistemi, iç soğutma ve dış soğutma işlevlerine sahip sis soğutma sistemini benimser. Her delme iş mili kutusu, delme ihtiyaçlarına göre seçilebilen kendi dış soğutma nozulu ve iç soğutma konektörü ile donatılmıştır. İç soğutma ve dış soğutma ayrı ayrı veya aynı anda kullanılabilir.
4. Otomatik takım değiştirici (ATC) sistemi, müşterilerin gereksinimlerine göre donatılabilir, aleti manuel olarak değiştirmeye gerek kalmaz, zamandan tasarruf sağlar ve iş verimliliğini artırır.
5. Profil delme makinesi hidrolik disk markalama makinesi isteğe bağlı olarak donatılabilir. Disk, servo motor aracılığıyla konumlandırılır ve 36 farklı karakteri hızla işaretleyebilir.
6. Otomatik çizim ve kılavuz çekme işlevleri, geleneksel manuel çizimin yerini alır. Çizim araçları, H-profil flanşları ve gövdelerinde bir sonraki kaynak işlemi için plaka konumlarını işaretlemek için kullanılabilir, zamandan ve emekten tasarruf sağlarken doğruluğu artırır. H-profil flanşları ve gövdelerinde de kılavuz çekme işlemi yapılabilir, bu da üretim verimliliğini önemli ölçüde artırır.
7. CNC profil delme makinesi, besleme ve işleme sırasında iş parçası kelepçelemesi, kelepçenin boyuna kaldırılması ve yanal itme kelepçelemesi, kelepçe sabitleme ve gevşetme işlemleri tamamen hidrolik sistem tarafından tamamlanır, bu da ekipmanın çalışma sırasındaki güvenilirliğini sağlar.
8. Kontrol sistemi, bir ana bilgisayar ve PLC'den oluşur, kilit bileşenleri tanınmış uluslararası markalardandır. Birden fazla programlama yöntemi, operatörlerin çeşitli programları kolayca düzenlemesine olanak tanır. Üçüncü taraf AutoCAD veya TEKLA Structures sistemleri tarafından üretilen DXF ve DSTV dosyaları gibi yapısal tasarım verileri içe aktarılabilir.
Numune gösterim oturumları sırasında, CNC profil sac metal delme, markalama ve kesme makinesi, standart H-profil numuneleri (farklı flanş genişlikleri ve gövde kalınlıkları ile) ve çeşitli boyutlardaki U-profil numuneleri ile çalışırken işleme yeteneklerini etkili bir şekilde sergiler. Bu gösterimlerde sunulan numuneler, makine aletinin hassas delik konumlandırma, temiz kılavuz çekilmiş dişler ve net markalama desenleri elde etme yeteneğini açıkça vurgulamaktadır; pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak göstermektedir.
Yüksek Hızlı CNC H-Profil Delme, Markalama ve Kesme Makinesi, öncelikli olarak çelik yapı imalat fabrikalarında ve köprü inşaat projelerinde kullanılır. Çelik yapı atölyelerinde, çerçeveler ve destek yapıları için kullanılan H-profillerde hassas işleme yapar, çelik yapıların kararlı montajı için sağlam bir temel sağlar. Köprü inşaatında, H-profillerde yüksek hassasiyetli delme işlemleri gerçekleştirir, bu da köprülerin yapısal dayanımını artırmakla kalmaz, aynı zamanda uzun süreli yüklere etkili bir şekilde dayanmalarını sağlar. Yüksek operasyonel verimliliği ile makine, bu hayati altyapı sektörlerine güvenilir destek sunarak ilgili projelerin sorunsuz ilerlemesini sağlar.
