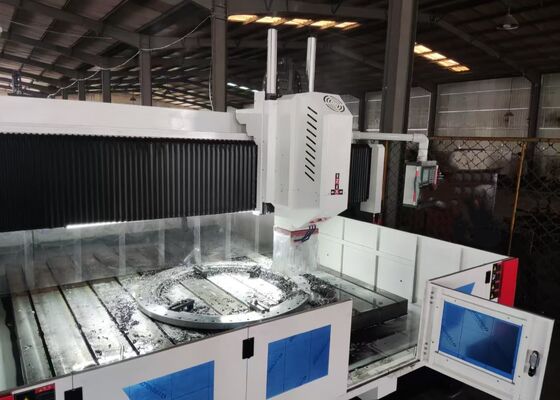

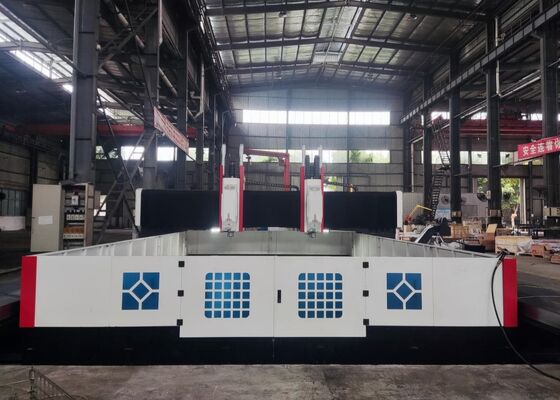

BT50 PLC kontrolü ile Spindle Taper Otomatik CNC Plate Flange Borma Makinesi
Ürün Tanıtımı:
Bu CNC portalı sondaj makinesi, esas olarak boru levhalarını, flansları, rulmanları, ısı değiştiricilerini ve petrokimya, nükleer enerji,Rüzgar enerjisi, kazanlar ve çelik yapılar. İç soğutma özelliğine sahip karbid matkapları ile yüksek hızlı sondaj yapabilir veya dış soğutma ile yüksek hızlı bükme matkapları kullanabilir.Makine bir dizi fonksiyonu destekler.Ayrıca, yan delme, dokunma ve freze işlemleri için isteğe bağlı otomatik bir dikdörtgen başla donatılabilir.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçasının boyutu |
LxW (mm) |
4000x8000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 veya 2 |
| Spindle konik |
BT1 |
| En fazla delme çapı (mm) |
Φ90 |
| En fazla kalınlık (mm) |
≤ 300 |
| Tapping çapı |
M3-M36 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
22/30/37 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
4000 |
| Yan hareket hızı (r/min) |
0 ~ 6 |
| Yan hareket için servomotor gücü (kW) |
3.6 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
8000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
1400 |
| Hareket hızı (m/dakika) |
0 ~ 4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
SIEMENS/ FAGOR/ KND/ GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
13x6.9x6.2 |
Ürün özellikleri
1Flanş sondaj makinesi bir yatak, uzunlamalı kaydırma, portre, çapraz kaydırma, dikey besleme ünitesi, sondaj ve freze güç başlığı, çalışma masası, soğutma sisteminden oluşur.Otomatik çip çıkarma sistemi, otomatik yağlama sistemi, pnevmatik sistem, elektrik sistemi ve diğer önemli bileşenler.
2. CNC plaka delme makinesi, delme, reaming, dokunma, çemberleme ve oluk frezeleme yeteneğine sahip bir servo kaydırma delme gücü başlığına sahiptir.Bu işlevler eşzamanlı olarak veya bağımsız olarak çalışabilir.Borma spindli, BT50 konikli Tayvan yapımı bir hassaslik spindli (iç soğutma) ve kelebek yaylı otomatik açma mekanizması içerir.Makine bir bağlantı çubuğu ve hidrolik silindir alet serbest aracı aracılığıyla hem matkap parçaları veya freze kesiciler ile donatılabilir, alet değişimini son derece verimli ve uygun hale getirir.
3Yüksek hızlı CNC sondaj makinesi, pürüzsüz hareketi sağlayan yüksek hassasiyetli doğrusal kılavuzlar ile donatılmıştır.olağanüstü doğruluğu garanti eden.
4. CNC sondaj makinesinin vücudu ve portalı dökme malzemelerden veya yüksek kaliteli kaynaklı çelik levhalardan yapılmıştır.geri kalan gerginlikleri ortadan kaldırmak için yarı bitirme sonrası ikinci bir kaynatma ile takip edilir, işleme süreci boyunca istikrarlı ve hassas bir performans sağlar.
5Tabak delme makinesinin çalışma masasında, armatürlerin ve plakaların güvenli bir şekilde sıkıştırılmasını sağlayan birkaç yatay T yuvası vardır.İsteğe bağlı dört çeneli kendi kendine merkezlenen çak sıkıştırma cihazı, seri işleme için üretim verimliliğini önemli ölçüde artırır.
6. Makine Alman Siemens CNC sistemi, İspanyol FAGOR CNC sistemi veya Çin KND sistemi kullanır. sondaj koordinatları CAD ve CAM arasında sorunsuz bir şekilde dönüştürülebilir, programlamayı kolaylaştırabilir.,depolama, görüntüleme ve iletişim. Kullanıcı arayüzü hata telafi, otomatik alarmlar ve insan-bilgisayar etkileşimi özelliklerini içerir. İş parçasının delik konumları klavye ile girilebilir,USB, ağ veya CAD grafikleri, otomatik olarak işleme programlarının üretimi ile.
7Makine, iş parçasının hızlı ve doğru konumlandırılmasını sağlayan bir fotoelektrik kenar ölçümcüsü ile donatılmıştır.24 alet disk dergisi veya doğrusal alet dergisi, işleme verimliliğini büyük ölçüde artırır.
8Makine otomatik bir çip taşıyıcı ve otomatik bir yağlama sistemi ile donatılmıştır.Soğutma sistemi hem yüksek basınçlı iç soğutma pompasına hem de düşük basınçlı dış soğutma pompasına sahiptir., iç veya dış soğutma kullanma esnekliği sunar.
CNC portre plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal elemanların hassas işlenmesi için uzmanca tasarlanmış dayanıklı bir endüstriyel çözümdür.Bu ekipman özellikle flensler gibi iş parçalarını işlemek için optimize edilmiştir, diskler, halkalar ve düz levhalar, malzemenin kalınlığının makinenin tanımladığı etkili işleme aralığı içinde olması koşuluyla.
Çelik yapı üretim tesislerinde, bu levha delme makinesi yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.Çelik çerçevelerin sağlam montajı için güvenilir bir temel sağlamakRüzgar enerjisi endüstrisinde, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzatılmış hizmet ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşturulmasını sağlamak.
