Yeni CNC Kiriş Delme Kesme Frezeleme Üretim Hattı Çelik H-Kiriş Yapısı İçin

Çelik H-Kütük Yapısı için Yeni CNC Kütük Borma Kesme Dökme Üretim hattı

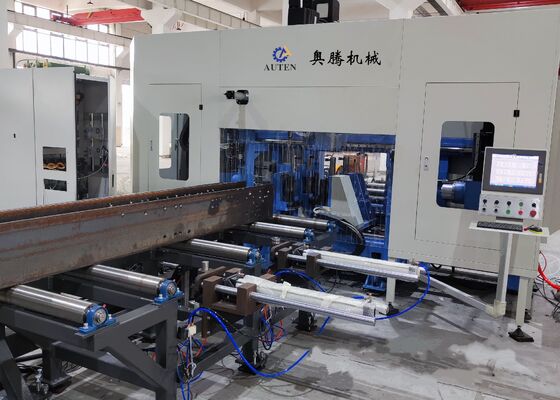

Ürün Tanıtımı:

CNC H kirişli sondaj makinesi öncelikle H şekilli çelik, kanal çelik, açı çelik ve diğer metal malzemeleri sondaj, dokunma, işaretleme ve notlama için tasarlanmıştır.Çelik yapı endüstrisinde yaygın olarak kullanılmaktadır, binalarda, garajlarda, kulelerde ve şebeke yapılarında uygulamalar dahil.

1Çelik yapıların inşası için gerekli ve özel bir sondaj çözümü.
2H kirişlerinin ve kanalların üç yüzeyinde aynı anda delik açma yeteneği, yüksek hassasiyet ve verimlilik sunar.
3Tam otomatik, hassas besleme ve konumlandırma için 7 CNC ekseni ile donatılmıştır.
4AUTOCAD ve DSTV iş parçasının çizimleriyle uyumludur, bunları sorunsuz bir şekilde işleme programlarına dönüştürür.

Ürün parametreleri:

Ürün Özellikleri:

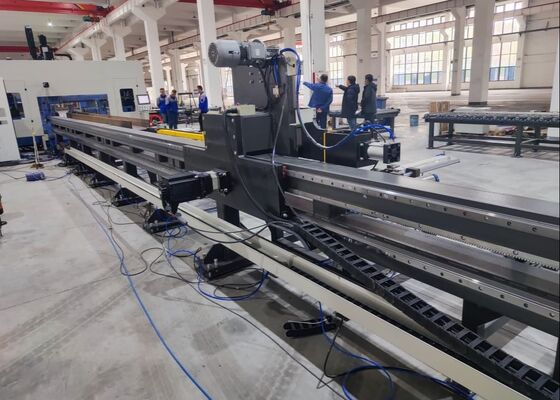

1Çubuk testere makinesinin besleme mekanizması, yüksek hızlı çalışmayı ve hassas konumlandırma doğruluğunu sağlayan bir CNC kontrolü arabası sıkıştırma ve besleme sistemini kullanır.

2H-parçalarının üç yüzünü delmek için üç BT40 yüksek hızlı spindle kullanılır. Karbid matkapları ile, spindleler 3000 RPM'ye kadar dönüş hızlarına ulaşabilir.Bu kurulum yüksek işleme verimliliğini ve mükemmel sondaj performansını sağlarBorma sırasında üretilen çipler zincir tipinde çip taşıyıcı ile verimli bir şekilde çıkarılır.

3CNC kiriş matkap hatı soğutma sistemi, hem iç hem de dış soğutma yetenekleri sunan sis soğutma teknolojisini kullanır.Her bir sondaj spindle ünitesi bireysel bir dış soğutma nozu ve iç soğutma bağlantısı ile donatılmıştır.İç ve dış soğutma gerekirse bağımsız olarak veya aynı anda kullanılabilir.

4Otomatik alet değiştirme (ATC) sistemi, manuel alet değiştirme ihtiyacını ortadan kaldırarak müşteri özelliklerine göre kurulabilir.Bu özellik duraklama süresini önemli ölçüde azaltır ve operasyonel verimliliği artırır.

5Çubuk sondaj makinesi, isteğe bağlı olarak hidrolik bir disk işaretleme sistemi ile donatılabilir. Disk, 36 farklı karaktere kadar hızlı işaretlemeyi sağlayan bir servo motor kullanarak konumlandırılır.

6Otomatik yazma ve dokunma fonksiyonları geleneksel manuel yazma işleminin yerini alıyor.H ışınları flansları ve ağları üzerinde sonraki kaynak için plaka konumlarını işaretlemek için yazma araçları kullanılır, böylece zaman ve emeği tasarruf ederek hassasiyeti arttırır. H ışını flensleri ve ağlarında da dokunma işlemleri gerçekleştirilebilir ve üretim verimliliği önemli ölçüde artırılabilir.

7CNC kiriş delme makinesinde besleme ve işleme sırasında iş parçasının sıkıştırılması, uzunlamasına kaldırma, yan tarafa itme sıkıştırma ve sıkıştırmaların sabitlenmesi ve serbest bırakılması dahil,Hidrolik sistem tarafından tamamen otomatiktir.Bu, tüm süreç boyunca ekipmanların güvenilir çalışmasını sağlar.

8Kontrol sistemi, ünlü küresel markalardan alınan anahtar bileşenlerle merkezi bir bilgisayar ve bir PLC'den oluşur.Operatörlerin çeşitli programları kolayca düzenlemelerini sağlarÜçüncü taraf AutoCAD veya TEKLA Structures sistemleri tarafından oluşturulan DXF ve DSTV dosyaları gibi yapısal tasarım verileri sorunsuz bir şekilde ithal edilebilir.

Örnek gösterim seanslarında, CNC kiriş plaka metal delme, işaretleme, and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesBu gösterimlerde sunulan örnekler, makine aletinin, deliklerin doğru konumlandırılmasını, temiz bir şekilde dokunulan ipliklerin,ve belirgin işaretleme desenleri, gerçek dünya uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak göstermektedir..

Yüksek H H-Beam Drilling, Marking ve Shearing Makinesi, öncelikle çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek sistemlerinde kullanılan H kirişleri üzerinde hassas işleme yapılır., çelik yapıların istikrarlı montajı için sağlam bir temel sağlar. Köprü inşaatında makine H kirişleri üzerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir.Böylece köprülerin yapısal bütünlüğünü artırmak ve uzun süreli yükleri etkili bir şekilde taşıyabilmelerini sağlamakYüksek operasyonel verimliliği ile makine, ilgili projelerin sorunsuz ilerlemesini kolaylaştıran bu kritik altyapı sektörlerine güvenilir bir destek sunar.
