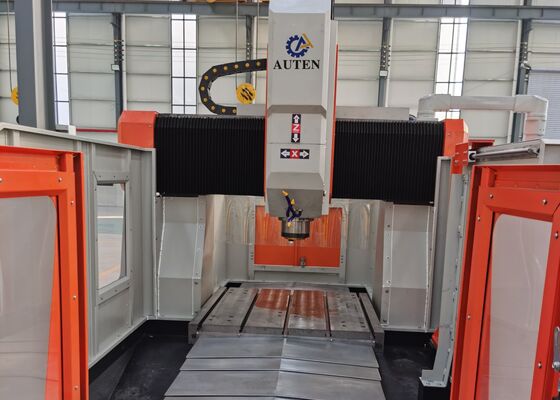

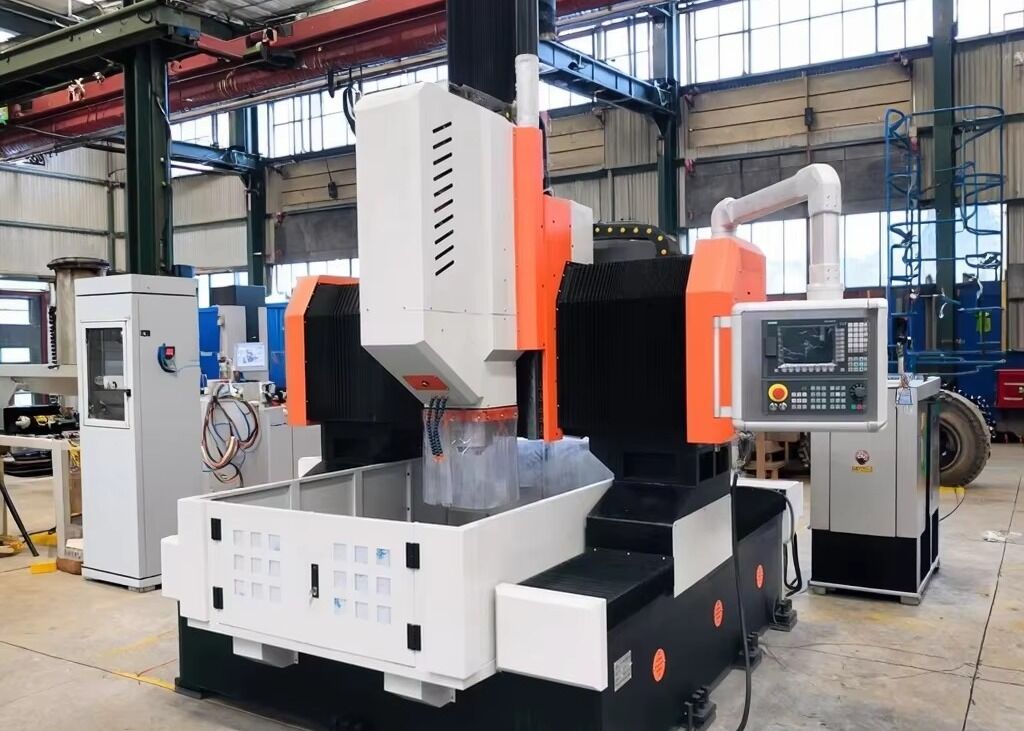

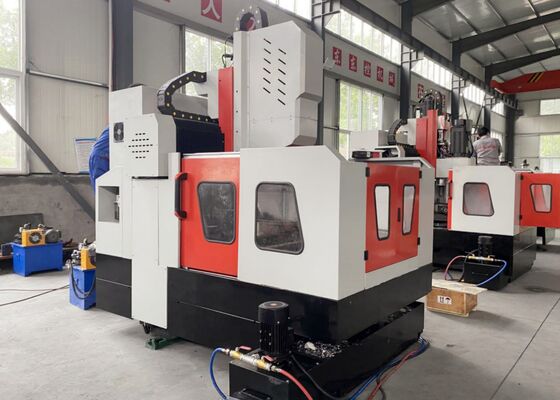

Otomatik Takım Değiştiricili CNC Flanş Metal Plaka Sac Delme Makinesi 80mm Delme Çapı
Uygulama:
Çelik plakalar için CNC portal tipi delme ve frezeleme makinesi, öncelikle petrokimya, nükleer enerji, rüzgar enerjisi, kazanlar ve çelik yapılar gibi endüstrilerde boru levhaları, flanşlar, yataklar, eşanjörler ve diğer bileşenlerin işlenmesinde kullanılır. İçten soğutmalı karbür matkap uçları veya dıştan soğutmalı yüksek hızlı burgu matkap uçları kullanarak yüksek hızlı delme yapabilir. Makine, delme, pah kırma, kılavuz çekme, frezeleme ve delik delme dahil olmak üzere çeşitli işlevleri destekler. Ayrıca, yan delme, kılavuz çekme ve frezeleme işlemleri yapmak için isteğe bağlı bir otomatik sağ açılı kafa ile donatılabilir.
Özellikler:
| Model |
PHD2020 |
| İş parçası boyutu |
UxG (mm) |
2000x2000 |
| Tezgahın T-yuvası genişliği (mm) |
28 |
| Delme güç kafası |
Adet |
1 |
| Mil konikliği |
BT50 |
| Maks. delme çapı (mm) |
Φ80 |
| Maks. kalınlık (mm) |
≤250 |
| Kılavuz çekme çapı |
M3-M30 |
| Mil hızı (dev/dak) |
30~3000 |
| Servo mil motor gücü (kW) |
22/30 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay strok (mm) |
2000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
| Portal boyuna hareketi (Y ekseni) |
Maks. besleme stroku (mm) |
2000 |
| Besleme hareket hızı (m/dak) |
0~8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok (mm) |
800 |
| Hareket hızı (m/dak) |
0~8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.015/1000 |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
| Elektrik sistemi |
CNC sistemi |
SIEMENS/ FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (Opsiyonel) |
24 takım konumu |
| Genel boyut |
UxGxY (m) |
5.3x3.8x2.7 |
Ürün özellikleri
1. Plaka sac ve flanş delme, frezeleme ve işaretleme makinesi, bir taban, boyuna kaydırma, portal, enine kaydırma, dikey besleme ünitesi, delme ve frezeleme mili, çalışma masası, soğutma sistemi, otomatik talaş kaldırma sistemi, otomatik yağlama sistemi, pnömatik sistem, elektrik sistemi ve diğer temel parçalardan oluşur.
2. CNC çelik plaka kesme makinesinin servo tahrikli kayar delme güç kafası, delme, raybalama, kılavuz çekme, pah kırma ve oluk frezeleme işlemleri yapabilir. Diğer ünitelerle birlikte veya bağımsız olarak çalışabilir. Delme mili, BT50 konik deliğe sahip hassas Tayvan yapımı bir mil (içten soğutmalı) ile donatılmıştır ve bir kelebek yaylı otomatik broşlama mekanizması ile entegre edilmiştir. Bu yapılandırma, bir bağlantı çubuğu ve hidrolik silindir takım gevşetme sistemi aracılığıyla kolay takım değiştirme olanağı sağlar ve matkap uçları veya freze kesiciler arasında hızlı değişikliklere olanak tanır.
3. Delme ve işaretleme makinesinin yapısı, kesintisiz hareket sağlayan yüksek hassasiyetli lineer kılavuzlarla donatılmıştır. Bir AC servo motor, olağanüstü doğruluk sağlayan bir senkron kayış ve hassas bilyalı vida tertibatlarını tahrik eder.
4. Metal plaka portal makinesinin çerçevesi ve portali, dökümlerden veya kaynaklı yüksek kaliteli çelik plakalarından imal edilmiştir. Bu bileşenler, işlenmeden önce yüksek sıcaklıkta tavlamaya tabi tutulur, ardından iç gerilmeleri azaltmak için yarı finisajdan sonra ikinci bir tavlama işlemi yapılır. Daha sonra tutarlı doğruluk ve kararlılık sağlamak için hassas bir şekilde işlenirler.
CNC portal plaka kesme makinesi, plaka şeklindeki bileşenlerin ve yapısal elemanların hassas işlenmesi için özenle tasarlanmış, yüksek performanslı bir endüstriyel çözümdür. Bu ekipman, flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını işlemek üzere özel olarak yapılandırılmıştır; bu iş parçalarının kalınlığının, makinenin belirlenmiş etkili işleme kapasitesi dahilinde kalması temel şarttır.
Çelik yapı imalat atölyelerinde, bu plaka delme makinesi, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri yaparak, çelik çerçevelerin kararlı bir şekilde montajı için güvenilir bir temel sağlar. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme sunar—bu bileşenlerin zorlu çevre koşullarına (örneğin, yüksek rüzgarlar, sıcaklık dalgalanmaları) dayanabilmesini sağlayan temel bir süreçtir. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işleyerek, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen kararlı ve dayanıklı bağlantıların oluşturulmasını sağlar.
