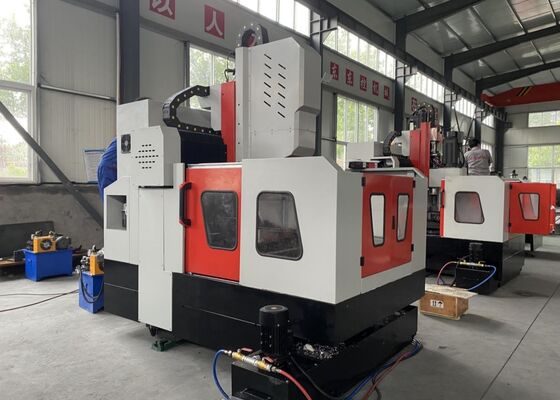

1200x1200mm İş Parçası Boyutu CNC Portal Flanş Çelik Delme Makinesi 22KW Motor Gücü
Ürün Tanıtımı
CNC portal tipi delme ve frezeleme makinesi, plaka iş parçaları ve yapısal bileşenler üzerinde delme, pah kırma, kılavuz çekme ve frezeleme işlemleri gerçekleştirmek üzere özel olarak tasarlanmıştır. İşleme yetenekleri, flanşlar, diskler, halkalar ve düz plakalar gibi öğeleri kapsar ve kalınlık parametreleri makinenin belirtilen etkili işleme aralığına sıkı sıkıya uyumludur. Makine, tek malzemeli ve kompozit malzemeli bileşenlerde hem delik hem de kör delik işlenmesini destekler. Tüm işleme süreci boyunca tam dijital kontrol ile donatılmış olup, kullanım kolaylığı ve üstün verimlilik garanti eder. Bu makine, otomatik üretim için mükemmel bir şekilde uygundur ve çok çeşitli ve büyük ölçekli üretim ortamlarının gereksinimlerini karşılamak üzere yüksek hassasiyetli sonuçlar sunar.
Özellikler:
| İş parçası boyutu |
UxG |
1200x1200 mm |
| Portal yüksekliği |
750 mm |
| Tezgah |
T-yuvası genişliği |
18mm |
| Delme güç kafası |
Adet. |
1 |
| İş mili konikliği |
BT50 |
|
Maks. delme çapı
(Sıradan karbon çeliği)
|
Φ60 mm |
| Kılavuz çekme çapı |
M3-M28 |
| İş mili hızı |
30~3000 dev/dak |
| Servo iş mili motor gücü |
22kW |
| İş milinin alt ucu ile iş tablası arasındaki mesafe |
200-750mm |
|
Güç kafasının yanal hareketi(X ekseni)
|
Maks. yatay strok |
1200 mm |
| Yanal hareket hızı |
0~8 dev/dak |
| Yanal hareket için servo motor gücü |
2.4kW |
| Portal boyuna hareket (Y ekseni) |
Maks. besleme stroku |
1200 mm |
| Besleme hareket hızı |
0~8 m/dak |
| Besleme servo motor gücü |
2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. strok |
550 mm |
| Hareket hızı |
0~8 m/dak |
| Servo motor gücü |
2.8kW (Frenli) |
| Üç eksenli konumlandırma hassasiyeti |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Üç eksenli tekrarlanan konumlandırma hassasiyeti |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Genel boyut |
UxGxY |
4000x3800x2800 mm |
Ürün Özellikleri
1. Tahrik Sistemi
Tayvan menşeli yüksek hassasiyetli kılavuz rayları ve kızakları, sorunsuz çalışmayı sağlamak ve ekipmanın ağır yük kapasitesini önemli ölçüde artırmak üzere özel olarak tasarlanmıştır. X ekseni ve Z ekseni, sırasıyla iki ve dört adet yuvarlanma tipi lineer kılavuz ile donatılmıştır; bunlar hem yanal hem de boyuna hareketler için kılavuz ve yük taşıyıcı bileşenler olarak işlev görür. Bu konfigürasyon, yüksek hızlı delme işlemleri için teknik gereksinimleri tam olarak karşılar. Güç aktarımı için X ekseni ve Z ekseni, AC servo motorlar tarafından tahrik edilir; bu motorlar, dönme hareketini doğru doğrusal yer değiştirmeye dönüştürmek üzere hassas bilyalı vidaları çalıştırır.
Y ekseni, Y ekseni kayar mekanizmasını oluşturan iki adet kare ray kızaklı iki adet ağır hizmet tipi yuvarlanma tipi lineer kılavuz ile donatılmıştır. Bu tasarım, portal çerçevesinin yüksek rijitlik ve mukavemet gereksinimlerini karşılamakla kalmaz, aynı zamanda düşük sürtünme katsayısı, yüksek hızlı hareket, mükemmel titreşim sönümleme ve uzun hizmet ömrü gibi çeşitli teknik avantajlar sunar. Güç aktarımı için Y ekseni, servo motor senkron tahrik teknolojisini kullanır; bu teknoloji, bilyalı vidaları eş zamanlı olarak tahrik ederek, doğru CNC işleme işlemleri için Y ekseni iş tablasının hassas ileri-geri hareketini sağlar.
2. Otomatik Yağlama Sistemi ve Koruyucu Mekanizmalar:
Bu makine, Tayvan yapımı hacimsel kısmi basınçlı otomatik yağlama sistemi ile donatılmıştır; bu sistem, kılavuz rayları, kurşun vidalar ve raflar gibi hareketli bileşenler için kapsamlı, açısız yağlama sağlayarak makinenin çalışma ömrünü önemli ölçüde uzatır. X ekseni ve Y ekseni toz geçirmez kapaklar ile korunurken, iş tablasının etrafına su geçirmez sıçrama koruyucuları monte edilerek çalışma sırasında ek koruma sağlanır.
3. Merkezi Soğutma Sıvısı Dağıtım Sistemi:
Bu makine, standart bir merkezi soğutma sıvısı dağıtım sistemi ile donatılmıştır. Dahili soğutma sıvısı dolaşımı, işleme sırasında demir talaşlarının takıma yapışmasını etkili bir şekilde önler, böylece takım aşınmasını azaltır, takım ömrünü uzatır ve iş parçalarının yüzey kalitesini iyileştirir. Takım ucundaki yüksek basınçlı soğutma sıvısı çıkışı, iş parçası yüzeyi ve yüksek hızlı döner bağlantı için güvenilir koruma sağlar, safsızlıkların neden olduğu tıkanmaları önler ve genel iş parçası kalitesini ve operasyonel verimliliği artırır.
Plaka ve sac delme ve işaretleme işlemleri için tasarlanmış bu yüksek performanslı CNC portal tipi endüstriyel ekipman, plaka benzeri bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmıştır. Özellikle flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarının işlenmesi için optimize edilmiş olup, bu iş parçalarının kalınlığının makinenin önceden tanımlanmış etkili işleme parametrelerine sıkı sıkıya uyumlu olması gereken temel bir spesifikasyona göre üretilmiştir.
Çelik yapı üretim tesislerinde, bu ekipman yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek çelik çerçevelerin stabil montajı için güvenilir bir temel sağlar. Rüzgar enerjisi endüstrisinde, bu bileşenlerin zorlu çevresel koşullara (örneğin, yüksek rüzgarlar, sıcaklık değişimleri) dayanabilmesini sağlayan kritik süreçler olan rüzgar türbini kuleleri ve flanşları için yüksek hassasiyetli işleme çözümleri sunar. Köprü inşaat projeleri için, ekipman köprü kirişlerini ve destek braketlerini işleyerek, köprünün uzun operasyonel ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış sağlam ve dayanıklı bağlantıların oluşturulmasını kolaylaştırır.
