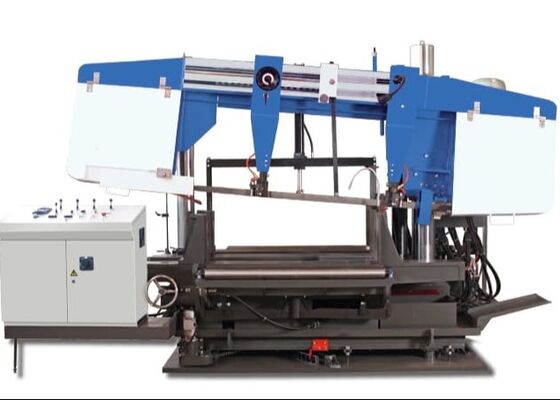

3 Ana İş Mili CNC 3D H Kiriş Bant Testere Delme Kesme Makinesi BT40 Model

3 Ana Döner CNC 3D H Çubuk Çubuk Çubuk Kesme Makinesi BT40 Model

Ürün Tanıtımı:

Bu CNC kiriş delme hattı özellikle H kirişleri üzerinde sondaj işlemleri için tasarlanmıştır.İş parçasında son derece verimli bir şekilde sondaj görevleri yerine getirirOlağanüstü işleme doğruluğu ve kullanım kolaylığı sunan bu ekipman, çelik imalat endüstrisi içinde vazgeçilmez bir yüksek performanslı çözümdür.İnşaat mühendisliği gibi kritik sektörlerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği üretimi ve ağ yapısı projeleri.

Ürün konfigürasyonu bilgileri:

Ürün Özellikleri

1Bu 3 boyutlu H kirişi sondaj ve kesim makinesi esas olarak ana makine çerçevesinden, CNC besleme sisteminden, malzeme taşıyıcıdan, elektrik sisteminden, hidrolik sistemden, soğutma sisteminden oluşur.yağlama sistemiSabit bir yatak tasarımı ve hareketli bir iş parçası yapılandırması ile, makine büyük H kirişlerini işlemek için idealdir.Sürekli üretim işlemlerini destekler ve yüksek düzeyde otomasyon için yaygın olarak tanınır.

2Borma makinesinin yapısı, yatak, CNC kaydırıcı masa montajları, destek yapıları, üst presleme üniteleri, yan presleme üniteleri ve algılama sistemlerini içerir.CNC kaydırma masa kümeleri sabit tarafı içerirÖzellikle H kirişli sondaj uygulamaları için tasarlanmış olan kaydırıcı masa bileşenleri kaydırıcı plaka, kaydırıcı masa tabanı,Döner başlığı, yüksek hızlı mekanik spindle, araç silindir, değişken frekanslı motor, servomootor, doğrusal kılavuzlar ve kurşun vidalar.

3. CNC besleme sistemi destekler, dişliler, raflar, servo motorlar, redüktörler ve manipülatörlerden oluşur. Servo motor, H ışınının X ekseni boyunca hareketini kolaylaştıran manipülatörü tahrik eder.böylece iş parçasının kesin beslenmesini ve doğru konumlandırılmasını sağlar.

4Malzeme taşıyıcı hem bir besleme taşıyıcıdan hem de bir dış besleme taşıyıcıdan oluşur.tümü profilli çelik boşluk taşıma için tasarlanmıştır, boşlukların Y ekseninde konumlandırılmasını sağlıyor ve malzeme besleme işlemini kolaylaştırmak için CNC besleme sistemiyle birlikte çalışıyor.malzeme kanal koltuklarından ve destek silindirlerinden oluşurÖzellikle bitmiş iş parçalarının taşınması için tasarlanmıştır.

5. Soğutma sistemi, delikleri soğutmak için petrol sisini kullanarak hem iç hem de dış soğutma yöntemlerini kullanır.maliyet verimliliğini arttırır, çevresel sürdürülebilirliği teşvik eder ve matkap üzerinde aşınmayı en aza indirger.

6Hidrolik sistem, üst baskı ünitesine, yan baskı ünitesine, alet silindirine ve diğer ilgili bileşenlere güç sağlar.

7Pnömatik sistem, manipülatörü, test silindirini ve diğer benzer ekipmanları çalıştırmak için tasarlanmıştır.

8Yağlama sistemi hem merkezi hem de manuel yağlama yöntemlerini kullanır.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların zamanında ve hassas yağlanmasını sağlamak için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar parça numaralarını kullanarak herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Aynı zamanda tüm işleme sırasının tam otomasyonunu desteklerken.

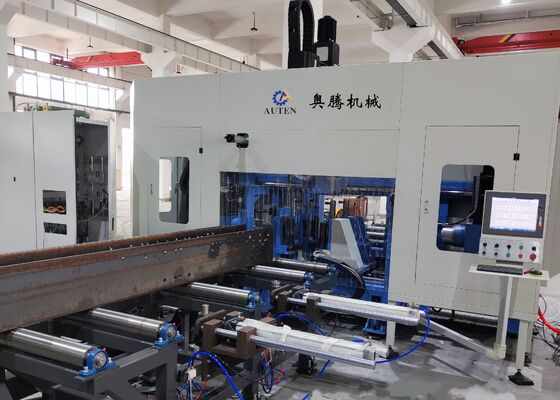

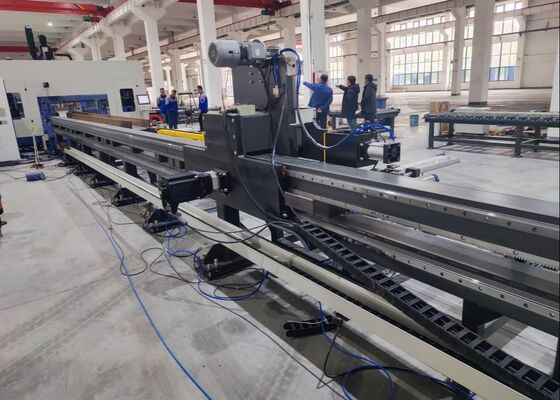

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesBu gösterilerde gösterilen numuneler, ekipmanların hassas delik yerleştirme, temiz vurulmuş iplik ve iyi tanımlanmış işaretleme desenleri elde etme yeteneğini açıkça vurgular.Böylece gerçek dünya uygulamalarında olağanüstü doğruluğunu ve güvenilirliğini iyice gösterir..

Yüksek H H-Beam Drilling, Marking ve Shearing Makinesi, öncelikle çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişlerinin hassas işlenmesini sağlar., çelik yapıların istikrarlı montajı için sağlam bir temel sağlar. Köprü inşaatında, ekipman H kirişleri üzerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir.Köprülerin yapısal bütünlüğünü iyileştirmek ve uzun süreli yüklere etkili bir şekilde dayanabilmelerini sağlamakBu makine, olağanüstü operasyonel verimliliğiyle, bu temel altyapı sektörlerine güvenilir destek sunarak ilgili projelerin sorunsuz ilerlemesine katkıda bulunur.
