Endüstri CNC 3D H kiriş sondaj kesme makinesi Metal için 3D bant testere makinesi

Endüstriyel CNC 3D H Kiriş Delme Kesme Makinesi 3D Bant Testere Makinesi Metal İçin

Ürün Tanıtımı:

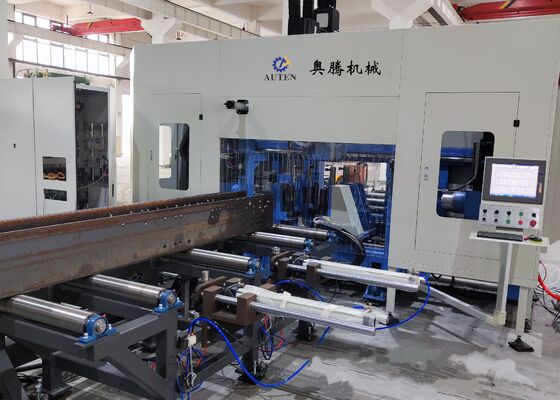

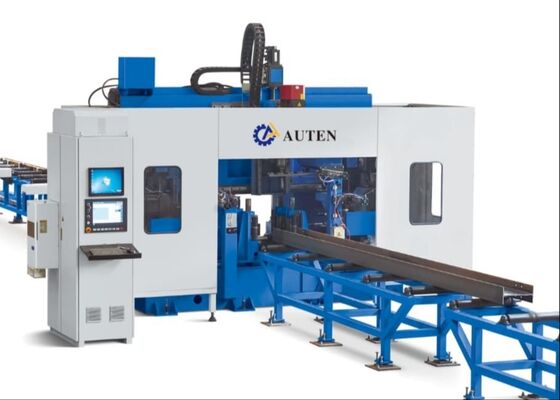

BHD serisi makine, 1250 mm genişliğe ve 600 mm yüksekliğe kadar kirişler için bir Delme makinesidir. Bu makine esas olarak H-kiriş, Kanal kiriş, Açılı ve Dikdörtgen Boru üzerinde delik işleme için kullanılır. Üç iş milinin konumlandırılması ve beslenmesi servo motorlar tarafından tahrik edilir. Redüktör tahrikli iş mili, Servo motor besleme ve CNC Taşıyıcı ile besleme benimser; ve İnşaat, Köprü ve diğer endüstrilerde yaygın olarak kullanılır.

Ürün konfigürasyon bilgileri:

UYGULAMA:

Bu makine esas olarak H-kiriş, kanal çeliği ve kutu kiriş delme için kullanılır ve çelik imalat binaları, köprüler, üç boyutlu garajlar ve diğer endüstrilerde yaygın olarak kullanılır. 7 eksenli CNC kesit çeliği 3D delme makinesi, iki dikey yönde, bir yatay yönde ve bir boyuna yönde delme konumlandırması ve üç iş milinin servo beslemesini gerçekleştirmek için yedi servo motor kullanır. Her biri 1 delme iş miline sahip 3 delme yüzeyi vardır ve her yüzeydeki 1 delme iş mili frekans dönüştürme motoru tarafından tahrik edilir. Delme iş mili bir servo beslemeli delme iş milidir. İş parçasının delik çapı 1 olduğunda, iş parçasının üç tarafındaki delikler makineden bir kerede geçtikten sonra işlenebilir, yüksek verimlilik ve yüksek delik konumu doğruluğu ile. Çelik imalat sektöründe kaliteyi sağlamak için vazgeçilmez bir makinedir.

CNC Kiriş Delme Hattının Ana Özellikleri:

1. Giriş konveyörü ve Besleme Arabası-Hızlı, Güvenilir ve Hassas
2. Enine konveyör ve Yükleme Sistemi Seçeneği-Yüksek Verimlilik
3. Disk İşaretleme Ünitesi Seçeneği-38 İşaretleme Karakteri Otomatik Seçilir
4. Delme Ünitesi-Her İş Mili X Ekseni Boyunca 520mm İçinde Serbestçe Hareketli

5. Makine Gövdesi-Güçlü Yapı, Yüksek Rijitlik ve Yüksek Stabilite
6. Elektrik Sistemi-Kolay Programlama ve Çalıştırma, NC1, DXF DSTV CAM Dosyalarını Okur
7. Hidrolik Ünite ve Soğutma Sistemi-Kiriş İçin Hidrolik Kelepçe ve Hava Soğutma Sistemi/ Klima
8. Hidrolik istasyon su soğutmayı seçer

SOĞUK İŞLEME: H kiriş delme makinesi, çelik profil bağlantı plakası delik grubu delme için kullanılır.

GENEL YAPI: Harici şaftlar servo motorlar tarafından tahrik edilir ve genel çalışma doğruluğunu sağlamak için hassas lineer kılavuzlar tarafından yönlendirilir.

BESLEME RULO ÇERÇEVESİ: Esas olarak beş set rulo rafı, güçsüz makaralar ve yan konumlandırma tekerleklerinden oluşur. Basit yapı, basit kullanım, yüksek besleme hassasiyeti ve yüksek verimlilik.

BİTMİŞ İŞ PARÇASI DEPOLAMA ALANI: İş parçası delme ünitesinden beslenir ve ardından motor ve zincir tarafından tahrik edilen güç makarasının üzerine gelir ve ardından bitmiş ürün dört adet araba seti tarafından doğrudan depolanır.

OTOMATİK BESLEME: Akıllı kelepçeleme, işçilikten tasarruf sağlar. Araba rayı hassas kılavuz rayları ve rafları kullanır ve besleme kararlı ve doğrudur.

KOLAY KULLANIM: Çevrimiçi ve çevrimdışı programlama yöntemleri; U disk aracılığıyla harici bilgi alışverişi; TEKLA üç boyutlu yazılım DSTV dosyalarını destekler, doğrudan işleme programları dışa aktarılır.

Numune gösterim oturumları sırasında, CNC kiriş ve sac delme, işaretleme ve kesme makinesi, standart H-kiriş numuneleri (çeşitli flanş genişlikleri ve web kalınlıkları içeren) ve farklı boyutlardaki kanal çeliği numuneleri ile uğraşırken işleme yeteneklerini etkili bir şekilde göstermektedir. Bu gösterilerde sunulan numuneler, ekipmanın hassas delik yerleştirme, temiz diş açma ve iyi tanımlanmış işaretleme desenleri elde etme kapasitesini açıkça sergileyerek, pratik uygulama senaryolarında olağanüstü doğruluğunu ve güvenilirliğini tam olarak göstermektedir.

Bu makine esas olarak H-kiriş, kanal çeliği üzerinde yüksek hızda delik işleme için kullanılır. İş mili servo motorunu benimser, CNC sistemi tarafından kontrol edilir ve CNC arabası ile beslenir, yüksek verimlilik ve yüksek hassasiyet; ve inşaat, köprü ve diğer endüstrilerde yaygın olarak kullanılır.
