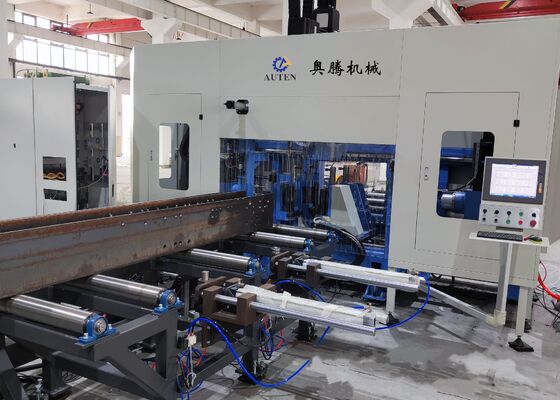

İnşaat Mühendisliği CNC H Kiriş Delme ve Freze Makinesi Köprü Mühendisliği

İnşaat Mühendisliği CNC H Kiriş Delme ve Freze Makinesi Köprü Mühendisliği

Ürün Tanıtımı:

BHD serisi makine, 1250 mm genişlik ve 600 mm yüksekliğe kadar kirişler için tasarlanmış bir delme çözümüdür. Öncelikle H kirişler, kanal kirişler, köşebentler ve dikdörtgen borular üzerinde delik işleme için kullanılır. Üç iş milinin konumlandırılması ve beslenmesi servo motorlarla sağlanır. Redüktör tahrikli iş mili, servo motorlu besleme ve CNC arabası tabanlı iç besleme özelliklerine sahiptir. Bu makine inşaat, köprü imalatı ve diğer ilgili sektörler gibi endüstrilerde yaygın olarak kullanılmaktadır.

Ürün konfigürasyon bilgileri:

UYGULAMA:

Bu makine öncelikle H kirişler, kanal çelikler ve kutu kirişler için delme işlemlerinde kullanılır ve çelik imalatı, inşaat, köprüler, üç boyutlu otoparklar ve daha fazlası gibi endüstrilerde yaygın olarak kullanılmaktadır. 7 eksenli CNC kesit çelik 3D delme makinesi, iki dikey yönde, bir yatay yönde ve bir boyuna yönde hassas delme konumlandırması elde etmek için yedi servo motor kullanır ve üç iş mili için servo tahrikli besleme sağlar. Makine, her biri bir delme iş mili ile donatılmış üç delme yüzeyine sahiptir. Her delme iş mili bir frekans dönüştürme motoru tarafından tahrik edilir ve iş milleri servo kontrollü besleme sunar. 1 delik çapı ile makine, tek geçişte iş parçasının üç tarafındaki delikleri işleyerek yüksek verimlilik ve hassas delik konumlandırması sağlar. Bu makine, çelik imalat endüstrisinde kalite standartlarını korumak için gereklidir.

CNC Kiriş Delme Hattının Ana Özellikleri:

1. Giriş Konveyörü ve Besleme Arabası – Hızlı, Güvenilir ve Hassas
2. Opsiyonel Enine Konveyör ve Yükleme Sistemi – Yüksek Verimlilik
3. Opsiyonel Disk İşaretleme Ünitesi – 38 İşaretleme Karakterini Otomatik Olarak Seçer
4. Delme Ünitesi – Her İş Mili X Ekseni Boyunca 520 mm İçinde Serbestçe Hareket Edebilir

5. Makine Gövdesi – Sağlam Yapı, Yüksek Rijitlik ve Mükemmel Stabilite
6. Elektrik Sistemi – Kullanıcı Dostu Programlama ve Çalıştırma, NC1, DXF ve DSTV CAM Dosyaları ile Uyumlu
7. Hidrolik Ünite ve Soğutma Sistemi – Kirişler İçin Hidrolik Kelepçeleme ve Hava Soğutmalı Sistem/ Klima

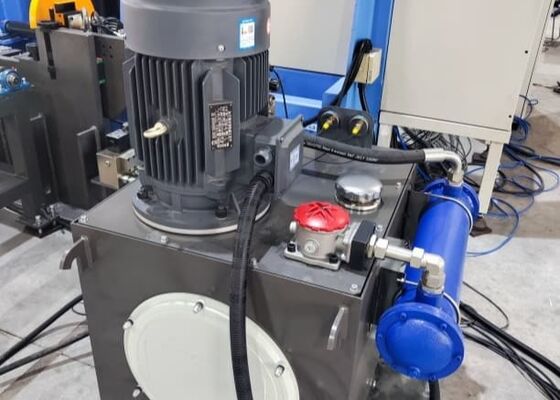

8. Hidrolik İstasyon – Su Soğutma Sistemi ile Donatılmıştır

SOĞUK İŞLEME: H kiriş delme makinesi, çelik profil bağlantı plakaları üzerinde delik desenleri delmek için kullanılır.

GENEL YAPI: Harici şaftlar servo motorlar tarafından tahrik edilir ve yüksek hassasiyetli lineer kılavuzlar tarafından yönlendirilir, bu da genel operasyonel doğruluğu sağlar.

BESLEME RULOSU ÇERÇEVESİ: Beş set rulo rafı, güçsüz rulolar ve yan konumlandırma tekerleklerinden oluşan besleme rulo çerçevesi, basit bir yapıya, kolay kullanıma, yüksek besleme doğruluğuna ve mükemmel verimliliğe sahiptir.

BİTMİŞ İŞ PARÇASI DEPOLAMA ALANI: İş parçası delme ünitesinden beslenir ve motor tahrikli bir güç rulo sistemi ve zincir ile taşınır. Bitmiş ürün daha sonra dört set araba kullanılarak doğrudan depolanır.

OTOMATİK BESLEME: Akıllı kelepçeleme sistemi manuel iş yükünü azaltır. Araba rayı, stabil ve doğru besleme sağlamak için hassas kılavuz rayları ve raflarla donatılmıştır.

KOLAY KULLANIM: Sistem hem çevrimiçi hem de çevrimdışı programlama yöntemlerini destekler. Harici bilgiler bir USB sürücü aracılığıyla değiştirilebilir. TEKLA 3D yazılımı ve DSTV dosyaları ile uyumludur, bu da işleme programlarının doğrudan dışa aktarılmasını sağlar.

Numune gösterim oturumları sırasında, CNC kiriş ve sac delme, işaretleme ve kesme makinesi, standart H kiriş numuneleriyle farklı flanş genişlikleri ve web kalınlıkları, ayrıca farklı boyutlardaki kanal çelik numuneleriyle uğraşırken işleme yeteneklerini etkili bir şekilde vurgular. Bu gösterilerde sergilenen numuneler, makinenin hassas delik konumlandırması, temiz diş açma ve net, doğru işaretleme desenleri elde etme yeteneğini açıkça göstermekte, böylece gerçek dünya uygulamalarındaki üstün doğruluğunu ve güvenilirliğini tam olarak göstermektedir.

Bu makine öncelikle H kirişler ve kanal kirişler üzerinde yüksek hızlı delik işleme için kullanılır. Servo motor tarafından tahrik edilen, CNC sistemi tarafından kontrol edilen ve iç beslemesi CNC arabası tarafından yönetilen bir iş miline sahiptir, bu da hem yüksek verimlilik hem de hassasiyet sağlar. İnşaat, köprü yapımı ve diğer ilgili sektörler gibi endüstrilerde yaygın olarak kullanılmaktadır.
