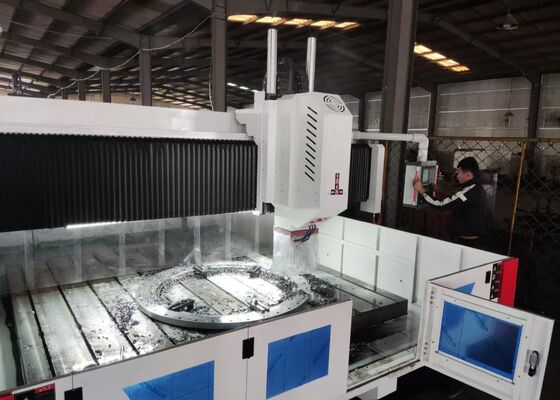

Ürün Tanıtımı:

Bu ekipman, plaka ve yapısal bileşenlerin delme, pah kırma, kılavuz çekme ve frezeleme işlemleri için tasarlanmıştır. Esas olarak flanşlar, diskler, halkalar ve plakalar gibi iş parçalarında, işleme için etkili kalınlık aralığında yüksek verimli delme işlemleri için kullanılır. Tek malzemeli ve kompozit malzemeler üzerinde hem delik hem de kör delikler delinebilir. İşleme süreci dijital olarak kontrol edilir, bu da kullanım kolaylığı sağlar. Sistem otomasyonu destekler, yüksek hassasiyet sağlar ve çok çeşitli ürünleri ve büyük ölçekli üretimi işlemek için uygundur.

Özellikler:

Ekipman Yapısı:

Makine tabanı döküm malzemeden yapılmıştır ve öncelikli olarak iş tablası, hareketli portal, kayar sele, delme ve frezeleme güç kafası, otomatik yağlama sistemi, koruyucu muhafaza, sirkülasyonlu soğutma sistemi, dijital kontrol ünitesi, elektrik sistemi ve diğer entegre bileşenlerden oluşur. Destek ve kılavuzluk için haddeleme sert ray çiftleri ile birlikte, tahrik hareketi için hassas vidalı mil çiftleri ile donatılmıştır. Makine aleti, yüksek konumlandırma hassasiyeti ve olağanüstü konumlandırma tekrarlanabilirliği ile ayırt edilir.

Ürün Özellikleri

1. Makine Yatağı ve İş Tablası:

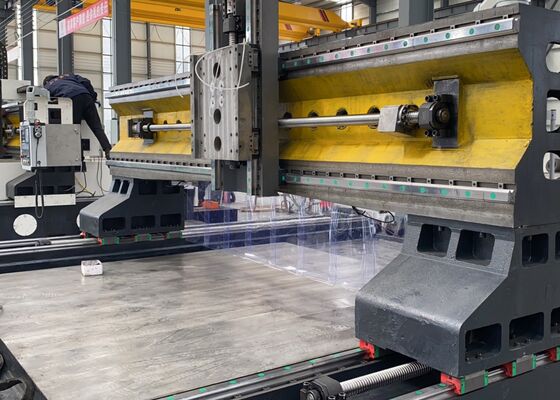

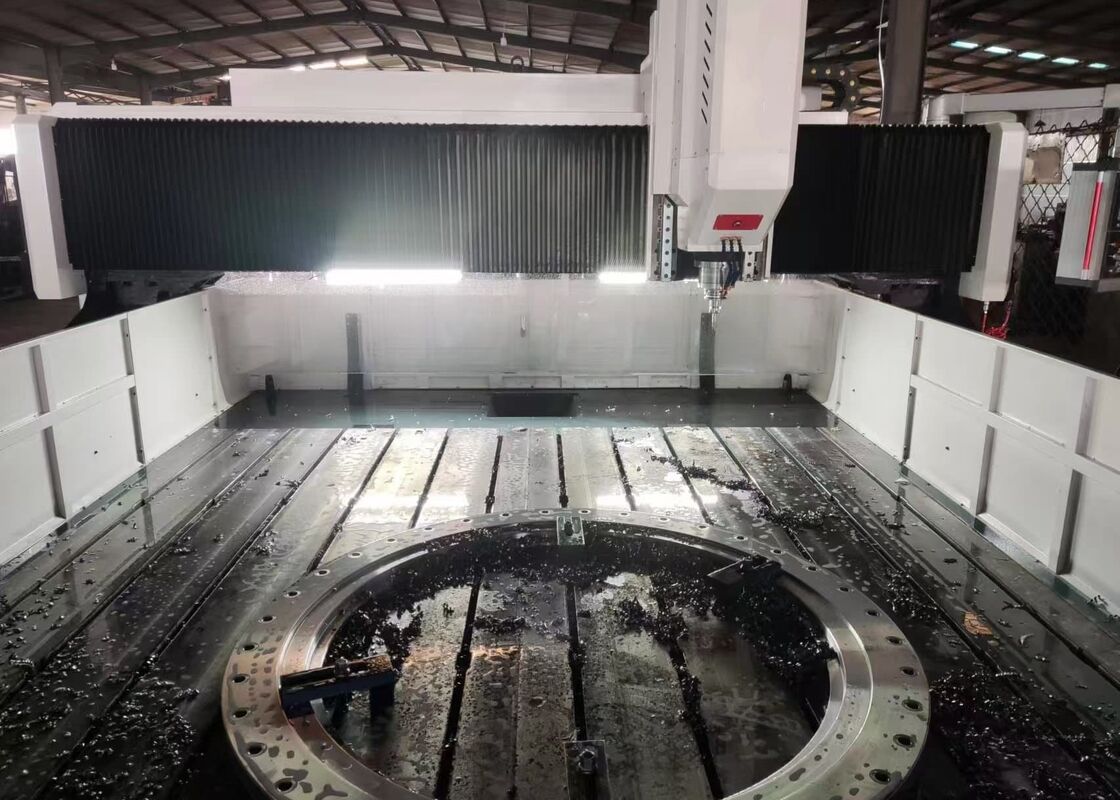

Makine yatağı döküm malzemeden yapılmıştır ve iki bölümden oluşur. İşlemeden önce yüksek sıcaklıkta tavlama işleminden geçirilir, ardından yarı bitirme işleminden sonra ikincil gerilim giderme tavlama işlemi yapılır ve son işlemle tamamlanır. Bu çok aşamalı işlem, makinenin hassasiyetinin uzun vadeli stabilitesini sağlar. İş tablası, ikincil tavlama ve yaşlandırma işlemlerinden geçirilen gri dökme demirden (HT250) yapılmış tek parça bir dökümdür. Bu işlemler hem dinamik hem de statik rijitliği artırır, deformasyonu etkili bir şekilde önler. İş yüzeyi, iş parçasının güvenli bir şekilde sabitlenmesini sağlamak için dikkatlice tasarlanmış bir düzende yerleştirilmiş bir dizi T-yuvası ile donatılmıştır.

Yatak tabanının her iki tarafına iki adet yüksek hassasiyetli lineer kızak monte edilmiştir, bu da kızak rayları boyunca eşit bir yük dağılımı sağlar. Bu konfigürasyon, makinenin rijitliğini, çekme mukavemetini ve basma mukavemetini önemli ölçüde artırır. Tahrik sistemi, bir AC servo motor tarafından desteklenir ve hassas bir vidalı mil çifti ile birleştirilerek portalın Y ekseni boyunca hareketini sağlar. Ayarlanabilir cıvatalar, iş tablasının hassas seviye ayarlarını sağlayan yatağın alt tarafına stratejik olarak yerleştirilmiştir.

2. Hareketli Portal:

Hareketli portal, gri dökme demirden (HT250) yapılmıştır ve ön tarafında iki adet yüksek kapasiteli lineer kızak rayı ile donatılmıştır. Hassas bir vidalı mil çifti, bir servo motor tarafından desteklenerek güç kafası kayar plakasının X ekseni boyunca hareketini sağlar. Delme güç kafaları bu kayar plakaya monte edilmiştir. Portalın hareketi, servo motor tarafından hassas bir kaplin aracılığıyla tahrik edilen vidalı mil üzerindeki bilyalı somunun dönmesiyle kolaylaştırılır.

3. Hareketli Sele:

Hareketli kayar sele, iki adet yüksek kapasiteli CNC lineer kızak masası, hassas bir vidalı mil çifti ve servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmış hassas dökme demir bir bileşendir. Ek olarak, sele, güç kafasının ağırlığını dengeleyen bir nitrojen gazı dengeleme silindiri içerir, böylece vidanın yükünü azaltır ve servis ömrünü uzatır. Bu sistem, delme güç kafasının Z ekseni boyunca hareketini tahrik ederek hızlı yaklaşma, iş besleme, hızlı geri çekilme ve durma gibi işlevleri etkinleştirir. Ayrıca operasyonel verimliliği artırmak için otomatik talaş çıkarma, talaş fırlatma ve duraklatma işlevlerini içerir.

.

Bu gelişmiş CNC portal sistemi, plaka ve sac metal bileşenlerin yüksek verimli delme ve markalama işlemleri için özel olarak tasarlanmıştır. Plaka benzeri iş parçalarının ve yapısal montajların hassas işlenmesi için dikkatlice tasarlanmıştır, bu da flanşlar, diskler, halka şeklindeki bileşenler, düz plakalar ve benzeri öğelerin işlenmesi için çok uygundur. Temel bir operasyonel gereksinim, iş parçalarının kalınlığının makinenin belirtilen etkili işleme aralığında olmasıdır.

Çelik yapı imalat tesislerinde, bu ekipman, çelik çerçevelerin güvenilir montajı için sağlam bir temel sağlayarak yapısal plakalar ve bağlantı bileşenleri üzerinde yüksek hassasiyetli delme ve frezeleme işlemleri gerçekleştirir. Rüzgar enerjisi endüstrisinde, rüzgar türbini kuleleri ve flanşları için gelişmiş, yüksek doğruluklu işleme yetenekleri sunar, bu bileşenlerin aşırı rüzgar ve sıcaklık dalgalanmaları gibi zorlu çevresel koşullara dayanacak şekilde tasarlanmasını sağlar. Köprü inşaatı için, ekipman köprü kirişlerini ve destek braketlerini işler, köprünün uzun hizmet ömrü boyunca dinamik yüklere dayanabilen kararlı, dayanıklı bağlantıların oluşturulmasını sağlar.
