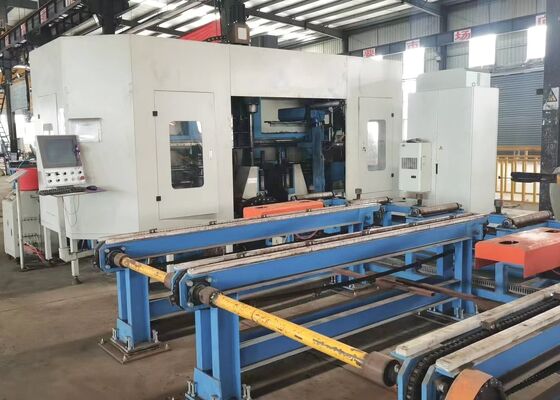

Köprü Mühendisliği 3D CNC H Kiriş Delme Makinesi İletim Kulesi İmalatı

Köprü Mühendisliği 3D CNC H Kiriş Delme Makinesi İletim Kulesi Üretimi

Ürün Tanıtımı:

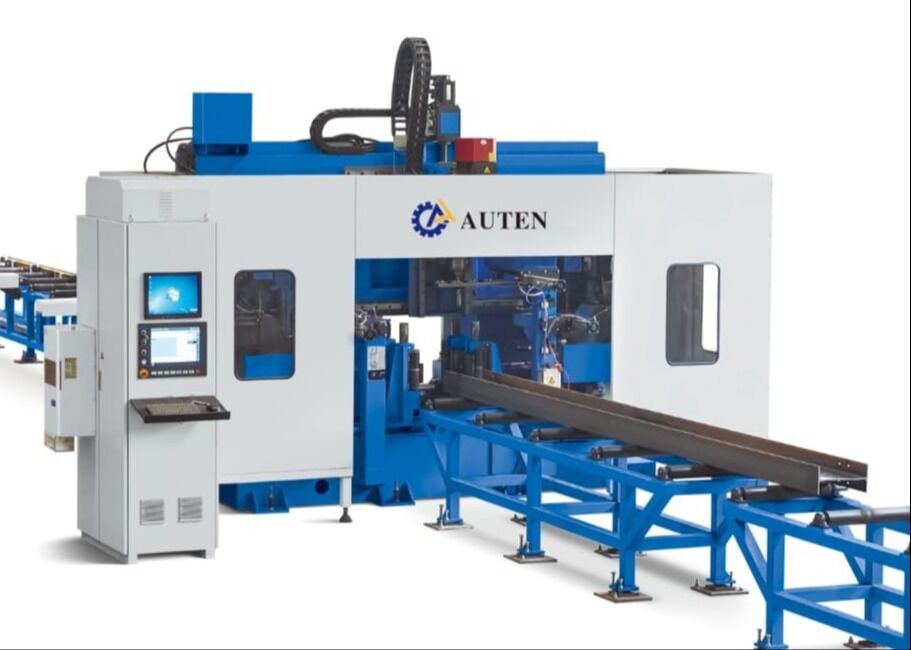

BHD serisi makine, 1250 mm'ye kadar genişlikte ve 600 mm'ye kadar yükseklikte kirişler için özel olarak tasarlanmış bir delme çözümüdür. Başlıca H-kirişler, kanal kirişler, köşebentler ve dikdörtgen borular üzerinde delik işleme için kullanılır. Üç iş milinin konumlandırılması ve beslenmesi tamamen servo motorlar tarafından sağlanır. Makine, dişli kutusu tahrikli bir iş mili, servo motor tahrikli besleme ve CNC taşıyıcı tabanlı iç besleme içerir. Bu ekipman, inşaat, köprü imalatı ve diğer ilgili alanlar gibi sektörlerde yaygın olarak kullanılmaktadır.

Ürün yapılandırma bilgileri:

UYGULAMA:

Bu makine öncelikli olarak H-kirişler, kanal çelikler ve kutu kirişler için delik açmak üzere tasarlanmıştır ve çelik imalatı, inşaat, köprü imalatı, üç boyutlu otopark yapıları ve daha fazlası gibi sektörlerde yaygın olarak kullanılmaktadır. 7 eksenli CNC kesit çelik 3D delme makinesi, iki dikey eksende, bir yatay eksende ve bir boyuna eksende hassas konumlandırma sağlamak için yedi servo motor kullanır ve üç iş mili için servo tahrikli besleme sağlar. Makine, her biri özel bir delme iş miline sahip üç delme yüzeyi ile donatılmıştır. Her iş mili, frekans kontrollü bir motor tarafından tahrik edilir ve optimum performans için servo kontrollü besleme özelliğine sahiptir. 1 çapında delikleri işleme kapasitesine sahip makine, iş parçasının üç tarafını tek bir işlemde delerek yüksek verimlilik ve doğru delik yerleşimi sağlar. Bu makine, çelik imalat ve üretim sektörlerinde kalite standartlarının korunmasında önemli bir rol oynamaktadır.

CNC Kiriş Delme Hattının Ana Özellikleri:

1. Giriş Konveyörü ve Besleme Arabası – Hızlı, Güvenilir ve Doğru
2. Opsiyonel Enine Konveyör ve Yükleme Sistemi – Geliştirilmiş Operasyonel Verimlilik
3. Opsiyonel Disk İşaretleme Ünitesi – 38 İşaretleme Karakterini Otomatik Olarak Seçer
4. Delme Ünitesi – Her İş Mili X Ekseni Boyunca 520 mm İçinde Bağımsız Olarak Hareket Edebilir

5. Makine Gövdesi – Sağlam Yapı, Üstün Rijitlik ve Olağanüstü Stabilite
6. Elektrik Sistemi – Sezgisel Programlama ve Çalıştırma, NC1, DXF ve DSTV CAM Dosya Formatlarıyla Uyumlu
7. Hidrolik Ünite ve Soğutma Sistemi – Kirişler İçin Hidrolik Kelepçeleme ve Hava Soğutmalı/ Klima Sistemi
8. Hidrolik İstasyon – Su Soğutma Sistemi ile Entegre

SOĞUK İŞLEME: H-kiriş delme makinesi, çelik profil bağlantı plakaları üzerinde delik desenleri delmek için kullanılır

.

GENEL YAPI: Harici şaftlar servo motorlar tarafından tahrik edilir ve yüksek hassasiyetli lineer raylar tarafından yönlendirilir, bu da sistem boyunca üstün operasyonel doğruluk sağlar.

BESLEME RULOSU ÇERÇEVESİ: Beş set rulo tertibatı, güçsüz makaralar ve yan konumlandırma tekerleklerinden oluşan besleme rulosu çerçevesi, basit bir tasarım, kullanıcı dostu kullanım, yüksek besleme hassasiyeti ve olağanüstü verimlilik sunar.

BİTMİŞ İŞ PARÇASI DEPOLAMA ALANI: İş parçası delme ünitesinden aktarılır ve zincirli motor tahrikli bir rulo sistemi aracılığıyla taşınır. Tamamlanan ürün daha sonra dört set araba kullanılarak doğrudan depolanır.

OTOMATİK BESLEME: Akıllı kelepçeleme sistemi manuel kullanımı en aza indirir. Araba rayı, hassas kılavuz raylar ve desteklerle donatılmıştır, bu da kararlı ve hassas besleme sağlar.

KOLAY KULLANIM: Sistem hem çevrimiçi hem de çevrimdışı programlama seçeneklerini destekler. Harici veriler bir USB sürücü aracılığıyla değiştirilebilir. TEKLA 3D yazılımı ve DSTV dosyalarıyla tam uyumludur, bu da işlem programlarının doğrudan dışa aktarılmasına olanak tanır.

Numune gösterim oturumları sırasında, CNC kiriş ve sac delme, işaretleme ve kesme makinesi, farklı flanş genişlikleri ve web kalınlıklarına sahip standart H-kiriş numunelerinin yanı sıra farklı boyutlardaki kanal çelik numunelerini işleyerek işleme yeteneklerini etkili bir şekilde sergiler. Bu gösterilerde sunulan numuneler, makinenin hassas delik yerleşimi, temiz diş açma ve net, doğru işaretleme desenleri elde etme yeteneğini açıkça vurgulayarak pratik uygulamalardaki olağanüstü doğruluğunu ve güvenilirliğini tam olarak göstermektedir.

Bu makine öncelikli olarak H-kirişler ve kanal kirişler üzerinde yüksek hızlı delik işleme için tasarlanmıştır. CNC sistemi tarafından kontrol edilen bir servo motor tarafından tahrik edilen bir iş mili ile donatılmıştır ve iç besleme bir CNC arabası tarafından yönetilir, bu da üstün verimlilik ve hassasiyet sağlar. İnşaat, köprü imalatı ve diğer ilgili alanlar gibi sektörlerde yaygın olarak kullanılmaktadır.
