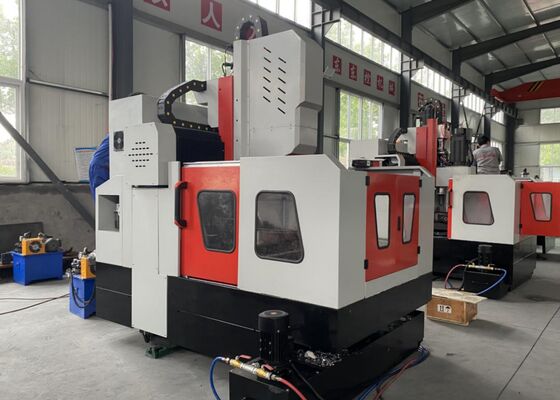

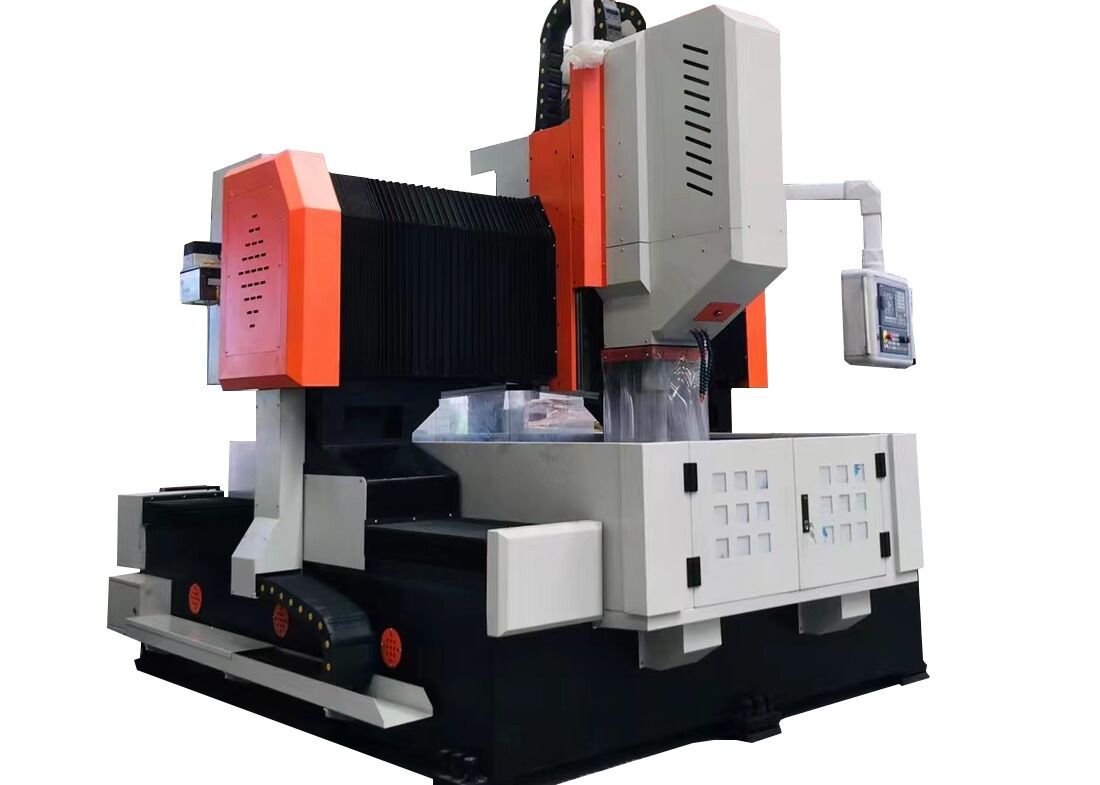

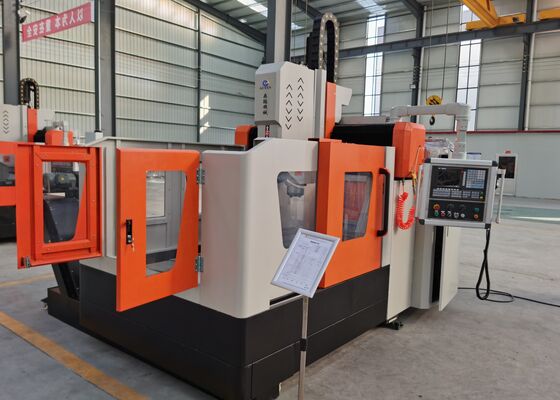

Disk delme makinesi CNC yapısal plaka flens delme makinesi yapısal parça işleme
Ürün Tanıtımı:
Ana fonksiyonları sondaj delikleri, reaming, delme, dokunma, karıştırma ve freze içerir.Hem karbid matkabı hem de matkabı almak için uygundur. CNC kontrol sisteminin işletilmesi kolay ve uygundur. Makine çok yüksek çalışma doğruluğuna sahiptir.
Ürün konfigürasyonu:
| Model |
PHD1010 |
| İş parçasının boyutu |
LxW (mm) |
1000x1000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT2 |
| En fazla delme çapı (mm) |
Φ50 |
| En fazla kalınlık (mm) |
≤ 180 |
| Tapping çapı |
M3-M20 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
11 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
1000 |
| Yan hareket hızı (r/min) |
0 ~ 8 |
| Yan hareket için servomotor gücü (kW) |
2.4 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
1000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
400 |
| Hareket hızı (m/dakika) |
0 ~ 8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
3.2x2.2x2.2 |
Ürün Özellikleri
1. makine çerçeve vücudu ve çapraz kiriş çok iyi doğrulukla, yeterli yaşlanma ısı tedavisinden sonra, kaynaklı fabrika yapısı vardır.Çapraz kaydırma masası ve ram hepsi dökme demirden yapılmıştır..
2X ekseninde iki taraflı çift servo tahrik sistemi, portalin paralel doğru hareketini ve Y ekseninin ve X ekseninin iyi kareliğini sağlar.
3Çalışma masası dökme demirden yapılmış, istikrarlı bir performans sağlar.
4. Borlama spindle iç soğutma sistemi ile katı yüksek hassas BT40 türüdür ve araçları değiştirmek kolaydır.
5Çalışma masasının iki tarafında toplam iki plak zinciri türü hurda çıkarma cihazı vardır, hurda ve soğutma sıvısı cihazına toplanabilir ve soğutma sıvısı geri dönüştürülebilir.
6Makine iki soğutma yöntemine sahiptir - iç soğutma ve dış soğutma, yeterli basınç ve akış hızı, ve soğutma maddesinin düzeyini denetleme uyarı bileşenleri vardır,Bu da sondaj aracı için yeterli yağlama ve soğutma sağlar..
7. Makine otomatik yağlama sistemine sahiptir, rehber ray, top vida ve rulo rulmanları gibi anahtar hareket noktaları için yeterli ve güvenilir yağlama sağlar,Ana hareketli bileşenlerin ömrünü güvence altına alan.
8. CNC Kontrol sistemi 828D, güçlü işlev, otomatik CAD-CAM programlama, kolay çalışma, otomatik uyarı ve hata telafi ile.
9Anahtar dış kaynaklı bileşenler, örneğin doğrusal rulo rehber ray, top vida, servo motor ve servo sürücü, iğne, CNC kontrol sistemi, hidrolik pompa, valf ve soğutma pompası vb.Hepsi dünyaca ünlü bir markadan., bu yüzden makine çok yüksek güvenilirliğe ve istikrarlı bir performansı var.
CNC portre plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal elemanların hassas işlenmesi için uzmanca tasarlanmış dayanıklı bir endüstriyel çözümdür.Bu ekipman özellikle flensler gibi iş parçalarını işlemek için optimize edilmiştir., diskler, halkalar ve düz levhalar, malzeme kalınlığının makinenin tanımladığı etkili işleme aralığı içinde olması koşuluyla.
Çelik yapı üretim tesislerinde, bu levha delme makinesi yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.Çelik çerçevelerin sağlam montajı için güvenilir bir temel sağlamakRüzgar enerjisi endüstrisinde, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzatılmış hizmet ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşturulmasını sağlamak.
