Kazan Üretim Endüstrisi CNC Plak freze makinesi ısı değiştiricisi imalatı
Ürün Tanıtımı:

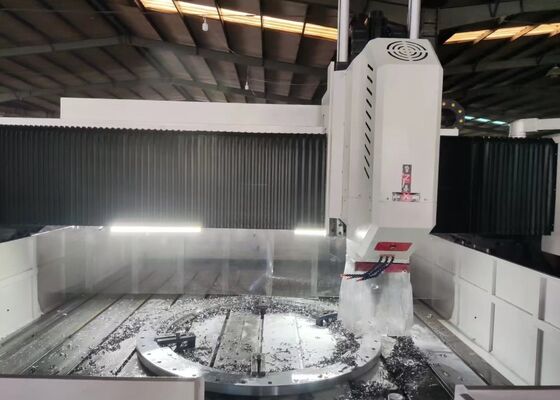

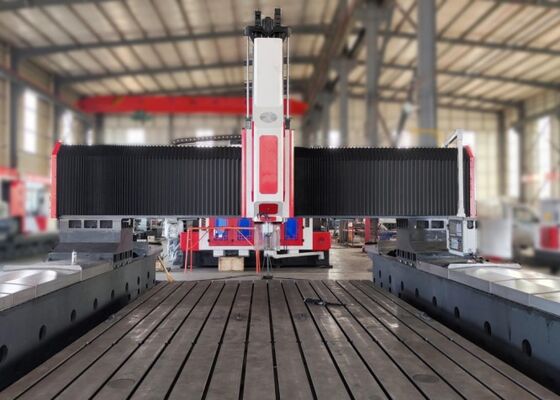

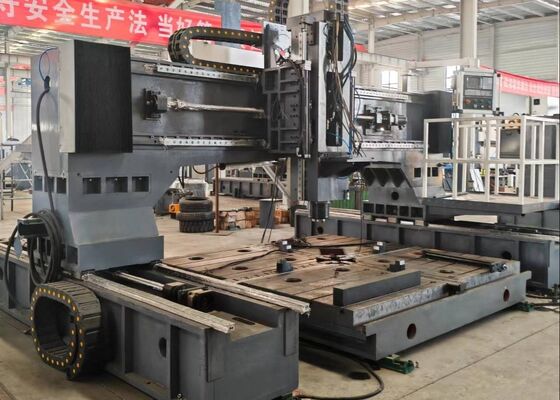

Bu makine bir gantry taşınabilir CNC yüksek hızlı sondaj ve freze makinesi.tüp levhalarıBu makine KND veya CNC sistem otobüs kontrolü ile donatılmıştır, uygun işletim,Otomasyon sağlayabilir., yüksek hassasiyet, çok çeşitlilik, küçük ve orta ölçekli üretim.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçasının boyutu |
LxW (mm) |
4000x8000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 veya 2 |
| Spindle konik |
BT1 |
| En fazla delme çapı (mm) |
Φ90 |
| En fazla kalınlık (mm) |
≤ 300 |
| Tapping çapı |
M3-M36 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
22/30/37 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
4000 |
| Yan hareket hızı (r/min) |
0 ~ 6 |
| Yan hareket için servomotor gücü (kW) |
3.6 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
8000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
1400 |
| Hareket hızı (m/dakika) |
0 ~ 4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
13x6.9x6.2 |
Ürün özellikleri
1Makine esas olarak yatak, çalışma masası, hareketli porttali, dikey ram tipi güç başlığı, hidrolik sistem, pnevmatik sistem, soğutma sistemi, merkezi yağlama sistemi,Elektrikli kontrol sistemi ve otomatik çip çıkarma sistemi.
2. Bu seri makine için, wortbale ve gantry onlar ayrı, gantry iki taban üzerinde hareket, bu tür struture büyük ölçüde işleme istikrarını ve hassasiyeti, yüksek yük taşıma kapasitesini iyileştirmek.
3Yüksek kaliteli gri demir dökme masa.
Makine yatağı ve çalışma masası, yüksek kaliteli gri demirden (HT300) yapılmıştır ve stres iki temperans ısı işlemiyle ortadan kaldırılır.Borma işleminde üretilen rezonansı ortadan kaldırmak ve alaşım matkabının kullanım ömrünü uzatmak için, yatak ve çalışma masasının bağımsız şekli kabul edilir.
1. Otomatik çip çıkarma ve dolaşım soğutma sistemi üretken olmayan zamanı ve emek yoğunluğunu azaltır. Operatör sadece iş parçasını yüklemek ve boşaltmak ve matkapları değiştirmek gerekir.
2. Makine kullanımı Tayvan BT50 döner, iç soğutma türü, yüksek hassasiyetli döner. Karbid matkap kullanabilir. Makine ayrıca aletleri daha kolay değiştirmek için pnevmatik araç silindirini de benimser.Büyük güç ana spindle motor servo senkronizasyon kemeri tarafından çalıştırılırBu büyük bir dönme hızını taşıyabilir.
3Bu CNC sondaj makinesi iş parçasının özelliklerine ve hassasiyet gereksinimlerine göre tasarlanmıştır; kompakt bir şekle sahiptir ve esnektir, işleme gereksinimlerini daha iyi karşılar.Deliklerin daire ya da düz çizgi şeklinde olması önemli değil.Bu nedenle bu makine uygun maliyetli bir seçimdir.
CNC portre plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal elemanların hassas işlenmesi için uzmanca tasarlanmış dayanıklı bir endüstriyel çözümdür.Bu ekipman özellikle flensler gibi iş parçalarını işlemek için optimize edilmiştir., diskler, halkalar ve düz levhalar, malzeme kalınlığının makinenin tanımladığı etkili işleme aralığı içinde olması koşuluyla.
Çelik yapı üretim tesislerinde, bu levha delme makinesi yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.Çelik çerçevelerin sağlam montajı için güvenilir bir temel sağlamakRüzgar enerjisi endüstrisinde, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzatılmış hizmet ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşturulmasını sağlamak.
