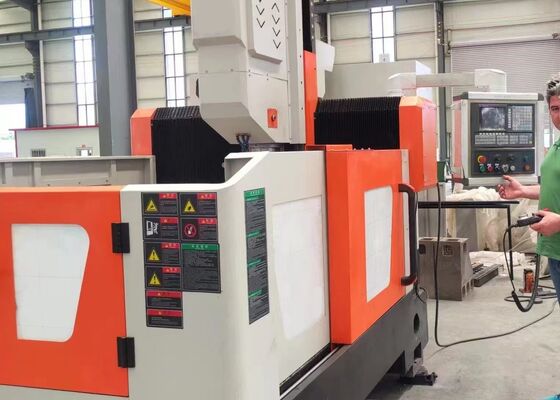

Basınçlı Kaplar Üretimi CNC Derin Delik Buhranlama Makinesi Rüzgar Gücü Flanş İşleme
Ürün Tanıtımı:
Birincil işlemler, delikleri delme, reaming, delme, dokunma, çemberleme ve tüp levha plakalarında ve flanslarda frezelemeyi içerir, delik çapları tipik olarak φ80mm'den azdır.Bu ekipman hem karbid matkaplar hem de standart matkaplar ile uyumludur. CNC kontrol sistemi, kullanım kolaylığını sağlayan, kullanıcı dostu bir sistemdir. Makine, yüksek çalışma doğruluğunu sağlayan olağanüstü bir hassasiyet sunar.
Ürün konfigürasyonu:
| Model |
PHD1010 |
| İş parçasının boyutu |
LxW (mm) |
1000x1000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT2 |
| En fazla delme çapı (mm) |
Φ50 |
| En fazla kalınlık (mm) |
≤ 180 |
| Tapping çapı |
M3-M20 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
11 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
1000 |
| Yan hareket hızı (r/min) |
0 ~ 8 |
| Yan hareket için servomotor gücü (kW) |
2.4 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
1000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
400 |
| Hareket hızı (m/dakika) |
0 ~ 8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
3.2x2.2x2.2 |
Ürün Özellikleri
1Makinenin çerçeve gövdesi ve çapraz ışınları, mükemmel hassasiyeti sağlamak için kapsamlı bir yaşlanma ısı tedavisiyle takip edilen kaynaklı bir fabrika yapısından yapılmıştır.Çapraz kaydırma masası, ve koç hepsi dökme demirden yapılmış.
2X ekseninin her iki tarafındaki çift servo tahrik sistemi, Y ve X eksenleri arasındaki optimal kareliği koruyarak, portrinin kesin paralel hareketini sağlar.
3Çalışma masası, istikrarlı ve güvenilir bir performans sağlamak için dökme demirden yapılmıştır.
4. Borma yuvası sert, yüksek hassasiyetli BT40 türüdür, iç soğutma sistemi ile donatılmıştır ve kolay araç değişimi için tasarlanmıştır. Yuvarlak hızı 30 ila 3000 RPM arasında değişir.
5. Çalışma masasının her iki tarafında, iki plak zinciri tipi çip çıkarma sistemi kurulmuştur. Bu sistemler, soğutma sıvısının geri dönüştürülmesini ve yeniden kullanılmasını sağlayan hurdaları ve soğutma sıvısını verimli bir şekilde toplar.
6Makine, yeterli basınç ve akış hızını sağlayan iç ve dış soğutma sistemleriyle donatılmıştır.sondaj aracı için yeterli yağlama ve soğutma sağlayan bir soğutma sıvısı seviyesi izleme sistemine sahiptir..
7Makine, rehber raylar, top vidaları ve rulo rulmanları gibi kritik hareketli bileşenlere tutarlı ve güvenilir bir yağlama sağlayan otomatik bir yağlama sistemine sahiptir.Bu sayede bu anahtar parçaların ömrünün uzatılmasını sağlar..
8CNC kontrol sistemi, gelişmiş işlevsellik, otomatik CAD-CAM programlama, kullanıcı dostu işletim, yanı sıra otomatik uyarılar ve hata telafi sistemi sunan 828D'dir.
9Hızlı rulo rehber rayları, top vidaları, servo motorlar ve sürücüler, iğne, CNC kontrol sistemi, hidrolik pompa, valfler ve soğutma pompası dahil olmak üzere kritik dış kaynaklı bileşenler,Dünyaca ünlü markalardan alınır., makinenin olağanüstü güvenilirliğini ve istikrarlı performansını sağlar.

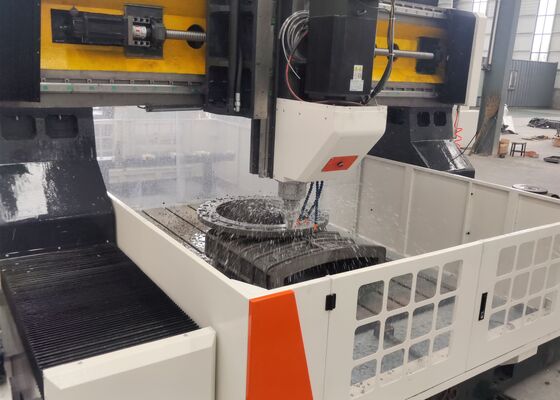

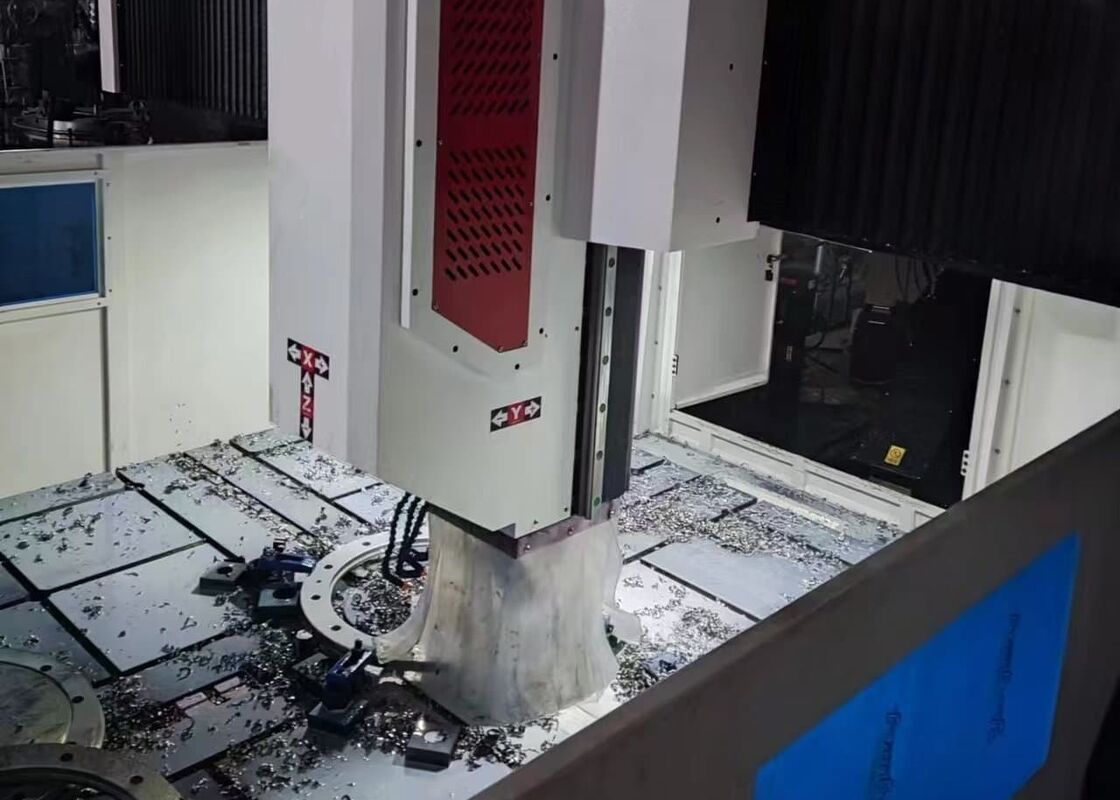

CNC portalı plaka kesme makinesi, plaka şeklindeki bileşenlerin ve yapısal parçaların hassas işlenmesi için titizlikle tasarlanmış sağlam bir endüstriyel çözümdür.Bu makine özellikle flensler gibi iş parçalarını işlemek için optimize edilmiştir, diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin belirtilen etkin işleme aralığı içinde olduğu sürece.
Çelik yapı üretim tesislerinde, bu levha delme makinesi yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.Çelik çerçevelerin sağlam montajı için sağlam bir temel oluştururRüzgar enerjisi sektöründe, bu bileşenlerin aşırı çevresel koşullara dayanabilmesini sağlayan hayati süreçler için rüzgar türbini kuleleri ve flansları için yüksek hassasiyetli işleme sağlar.Yüksek rüzgar ve sıcaklık dalgalanmaları dahilKöprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzatılmış hizmet ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşmasını sağlamak.
