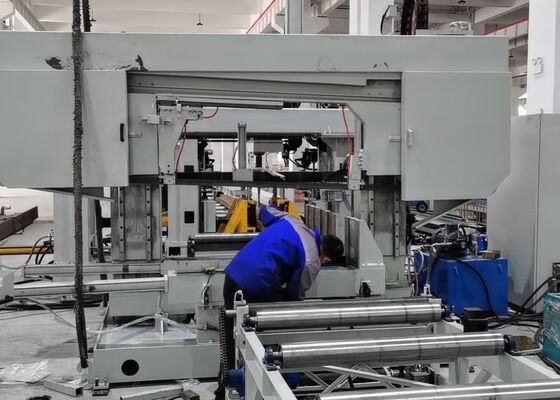

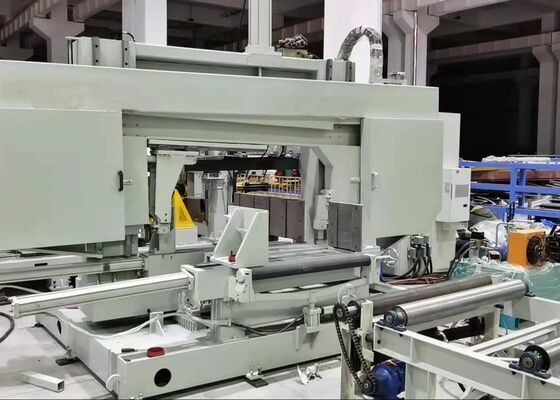

Büyük Kesit Kiriş İşleme Modeli BHD1250C CNC Delme Makinesi Çok Delikli Sürekli Delme

BHD1250C CNC Boru Delme Makinesi Çok Delikli Sürekli Delme

Ürün Tanıtımı:

BHD serisi makine, maksimum 1250 mm genişlik ve 600 mm yüksekliğe sahip kirişler için özel olarak tasarlanmış bir delme sistemidir. Esas olarak H-kirişler, kanal kirişler, köşebentler ve dikdörtgen tüpler üzerinde delik delme işlemleri için kullanılır. Üç iş milinin konumlandırılması ve beslenmesi tamamen servo motorlar tarafından desteklenmektedir. Bu makine, dişli kutusu tahrikli bir iş mili, servo motor tahrikli besleme ve CNC taşıyıcı tabanlı ilerlemeye sahiptir. İnşaat, köprü imalatı ve diğer ilgili sektörler gibi alanlarda yaygın olarak kullanılmaktadır.

Ürün konfigürasyon bilgileri:

UYGULAMA:

Bu makine, H-kirişler, kanal çelikleri ve kutu kirişler üzerinde delme işlemleri için özel olarak tasarlanmıştır ve çelik imalatı, inşaat, köprü imalatı, üç boyutlu otopark yapıları ve daha fazlası gibi sektörlerde yaygın olarak kullanılmaktadır. 7 eksenli CNC kesit çelik 3D delme makinesi, iki dikey eksen, bir yatay eksen ve bir boyuna eksen boyunca hassas konumlandırma sağlamak için yedi servo motor kullanır ve üç iş mili için servo tahrikli besleme yapar. Makine, her biri kendi özel delme iş miline sahip üç delme yüzeyi ile donatılmıştır. Her iş mili, frekans kontrollü bir motor tarafından tahrik edilir ve servo kontrollü besleme optimum operasyonel verimlilik sağlar. 1 çapında delikleri işleme kapasitesi ile makine, tek bir döngüde iş parçasının üç tarafında da delme imkanı sunarak hem yüksek verimlilik hem de hassas delik yerleşimi sağlar. Bu ekipman, çelik imalat ve üretim endüstrilerindeki yüksek kalite standartlarının korunmasında önemli bir rol oynamaktadır.

CNC Kiriş Delme Hattının Ana Özellikleri:

1. İlerleyen Konveyör ve Besleme Arabası – Hızlı, Güvenilir ve Hassas
2. Opsiyonel Enine Konveyör ve Yükleme Sistemi – Geliştirilmiş Operasyonel Etkinlik
3. Opsiyonel Disk Markalama Ünitesi – 38 İşaretleme Karakterini Otomatik Olarak Seçer
4. Delme Ünitesi – Her İş Mili X Ekseni Boyunca 520 mm İçinde Bağımsız Hareket Edebilir

5. Makine Gövdesi – Sağlam Yapı, Üstün Rijitlik ve Olağanüstü Stabilite
6. Elektrik Sistemi – Kullanıcı Dostu Programlama ve Çalıştırma, NC1, DXF ve DSTV CAM Dosya Formatlarıyla Uyumlu
7. Hidrolik Ünite ve Soğutma Sistemi – Hava Soğutmalı/Klima Sistemli Kirişler İçin Hidrolik Kelepçeleme
8. Hidrolik İstasyon – Su Soğutma Mekanizması ile Entegre

SOĞUK İŞLEME: H-kiriş delme makinesi, çelik profil bağlantı plakaları üzerinde delik desenleri oluşturmak için kullanılır.

GENEL YAPI: Harici şaftlar servo motorlar tarafından tahrik edilir ve yüksek hassasiyetli lineer raylarla desteklenir, bu da tüm sistemde olağanüstü operasyonel doğruluk sağlar.

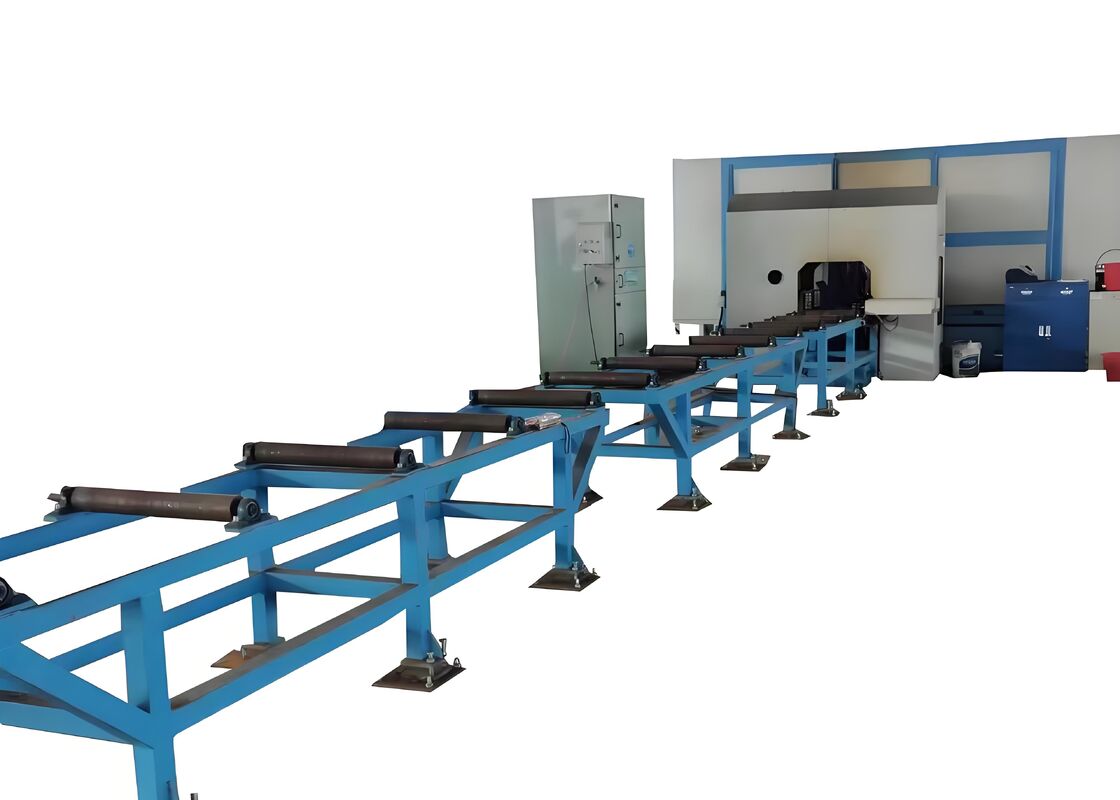

BESLEME RULOSU ÇERÇEVESİ: Beş set rulo tertibatı, güçsüz makaralar ve yan konumlandırma tekerleklerinden oluşan besleme rulosu çerçevesi, basit bir tasarıma, kolay kullanıma, yüksek besleme hassasiyetine ve dikkate değer bir verimliliğe sahiptir.

BİTMİŞ İŞ PARÇASI DEPOLAMA ALANI: Delme işlemi tamamlandıktan sonra, iş parçası delme ünitesinden aktarılır ve zincir tahrikli motorlu bir rulo sistemi aracılığıyla taşınır. Bitmiş ürün daha sonra dört set araba kullanılarak doğrudan depolanır.

OTOMATİK BESLEME: Gelişmiş kelepçeleme sistemi manuel müdahaleyi azaltır. Araba rayı, hassas kılavuz raylar ve desteklerle donatılmıştır, bu da kararlı ve doğru besleme sağlar.

KOLAY KULLANIM: Sistem hem çevrimiçi hem de çevrimdışı programlama seçeneklerini destekler. Harici veriler bir USB sürücü aracılığıyla aktarılabilir. TEKLA 3D yazılımı ve DSTV dosyalarıyla tam uyumludur, bu da işleme programlarının doğrudan dışa aktarılmasını sağlar.

Numune gösterim oturumları sırasında, CNC kiriş ve sac delme, markalama ve kesme makinesi, farklı flanş genişlikleri ve web kalınlıklarına sahip standart H-kiriş numuneleri ile çeşitli boyutlardaki kanal çelik numunelerini işleyerek işleme yeteneklerini etkili bir şekilde göstermektedir. Bu gösterilerde sergilenen numuneler, makinenin hassas delik yerleşimi, temiz diş açma ve net, doğru markalama desenleri elde etme konusundaki yetkinliğini açıkça vurgulamakta, böylece gerçek dünya uygulamalarındaki olağanüstü doğruluğunu ve güvenilirliğini tam olarak ortaya koymaktadır.

Bu makine, H-kirişler ve kanal kirişler üzerinde yüksek hızlı delik işleme için özel olarak tasarlanmıştır. Olağanüstü verimlilik ve doğruluk sağlamak için bir CNC sistemi aracılığıyla kontrol edilen bir servo motor tarafından tahrik edilen bir iş miline sahiptir ve ilerleme bir CNC taşıyıcı tarafından yönetilir. İnşaat, köprü imalatı ve diğer ilgili sektörler gibi alanlarda yaygın olarak kullanılmaktadır.
