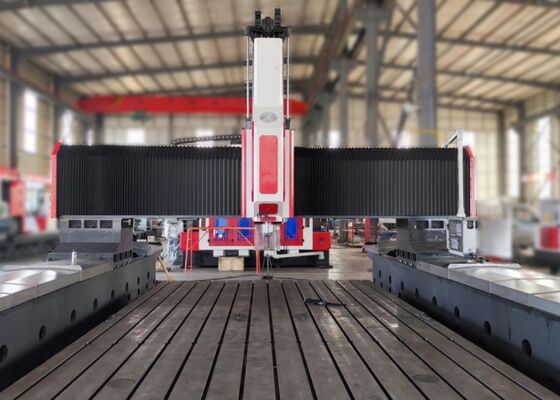

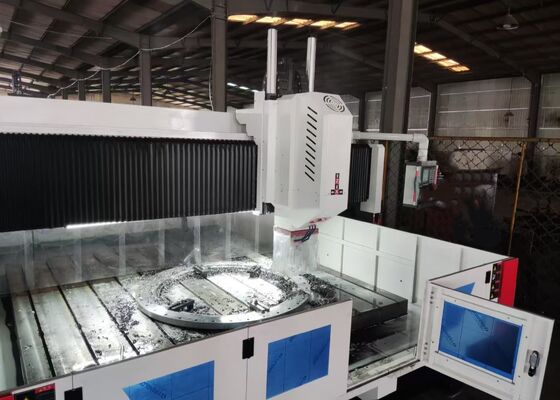

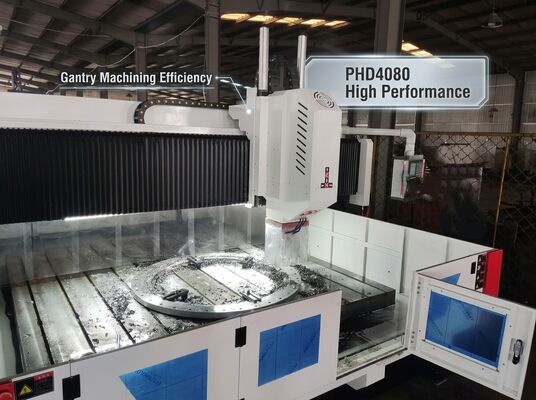

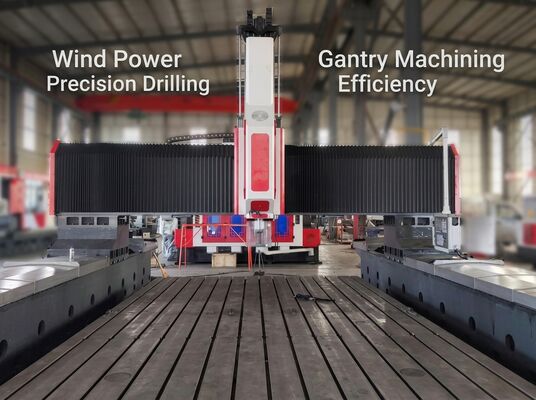

Rüzgar Enerji Üretimi Endüstrisine Uygulanabilir CNC Gantry Borma Makinesi Modeli PHD4080
Ürün Tanıtımı:
Bu makine, gantry tipi taşınabilir bir CNC yüksek hızlı sondaj ve freze birimidir.ısı değiştiricileriKarbid matkaplar, iç soğutma ile yüksek hızlı sondaj için kullanılır. Makine KND veya CNC sistem otobüs kontrolü ile donatılmıştır.İşlem kolaylığı ve otomasyon sağlayan, yüksek hassasiyet ve küçük ve orta ölçekli üretim için uygunluk çeşitli ürünlerle çalışır.
Ürün konfigürasyonu:
| Model |
PHD4080 |
| İş parçasının boyutu |
LxW (mm) |
4000x8000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 veya 2 |
| Spindle konik |
BT1 |
| En fazla delme çapı (mm) |
Φ90 |
| En fazla kalınlık (mm) |
≤ 300 |
| Tapping çapı |
M3-M36 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
22/30/37 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
4000 |
| Yan hareket hızı (r/min) |
0 ~ 6 |
| Yan hareket için servomotor gücü (kW) |
3.6 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
8000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 6 |
| Besleme servo motor gücü (kW) |
3.6/5.5 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
1400 |
| Hareket hızı (m/dakika) |
0 ~ 4 |
| Servo motor gücü (kW) |
3.6 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
13x6.9x6.2 |
Ürün özellikleri
1Makine esas olarak bir yatak, çalışma masası, hareketli port, dikey ram tipi güç başlığı, hidrolik sistem, pnevmatik sistem, soğutma sistemi, merkezi yağlama sistemi,Elektrikli kontrol sistemi, ve otomatik çip çıkarma sistemi.
2Bu makineler dizisinde, çalışma masası ve portre ayrı bileşenlerdir ve portre iki taban üzerinde hareket eder.Yüksek yük taşıma kapasitesine sahip.
3Çalışma masası üstün dayanıklılık ve performans için yüksek kaliteli gri dökme demirden yapılmıştır.
Makine yatağı ve çalışma masası, yüksek kaliteli gri demirden (HT300) yapılmıştır ve iki temperans ısı işleminden dolayı gerginlik azaltımı sağlanır.Borma süreci sırasında rezonans ortadan kaldırmak ve alaşım matkap ömrünü uzatmak için, yatak ve çalışma masası için ayrı bir tasarım uygulanmıştır.
1. Otomatik çip çıkarma ve dolaşım soğutma sistemi üretken olmayan zamanı en aza indirir ve emek yoğunluğunu azaltır. Operatör sadece iş parçasını yüklemek ve boşaltmak ve matkapları değiştirmek için gereklidir.
2. Makine, iç soğutma ve yüksek hassasiyete sahip bir Tayvan BT50 spindle ile donatılmıştır. Karbid matkaplarla uyumludur.makine, daha kolay alet değişimi için bir pnömatik alet silindirini içerirYüksek güçlü ana spindle motoru, geniş bir dönme hızı aralığını yönetmesine izin veren bir servo kontrollü senkronize kemer tarafından çalıştırılır.
3Bu CNC sondaj makinesi, iş parçasının özelliklerine ve hassaslık gereksinimlerine göre özel olarak tasarlanmıştır.En iyi işleme performansını sağlamakÇukurlar dairesel veya doğrusal bir şekilde düzenlenmiş olsun, makine görevi hızlı ve doğru bir şekilde tamamlar. Sonuç olarak, son derece uygun maliyetli bir çözüm sunar.
CNC portre plaka kesme makinesi, plaka benzeri bileşenlerin ve yapısal elemanların doğru işlenmesi için titizlikle tasarlanmış sağlam bir endüstriyel çözümdür.Bu makine özellikle flensler gibi iş parçalarını işlemek için optimize edilmiştir, diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin belirtilen etkin işleme aralığı içinde olduğu sürece.
Çelik yapı üretim tesislerinde, bu levha delme makinesi, yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.Çelik çerçevelerin güvenilir montajı için sağlam bir temel oluştururRüzgar enerjisi sektöründe, bu bileşenlerin zorlu çevresel koşullara dayanabilmesini sağlayan hayati süreçler için rüzgar türbini kuleleri ve flansları için yüksek hassasiyetli işleme sunar.Ekstrem rüzgarlar ve sıcaklık dalgalanmaları gibi.Köprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzun süreli kullanım ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşumunu garanti etmek.
