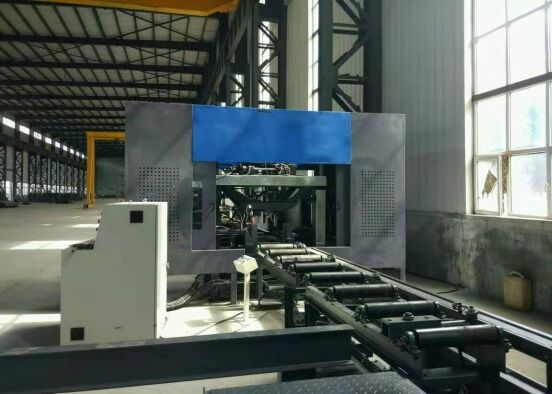

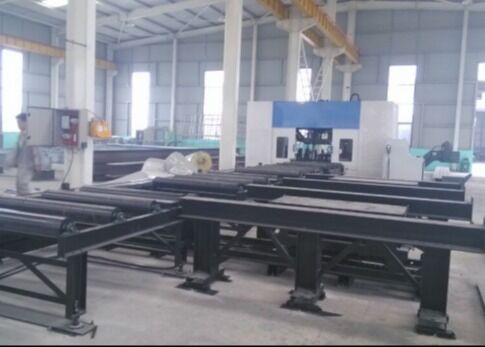

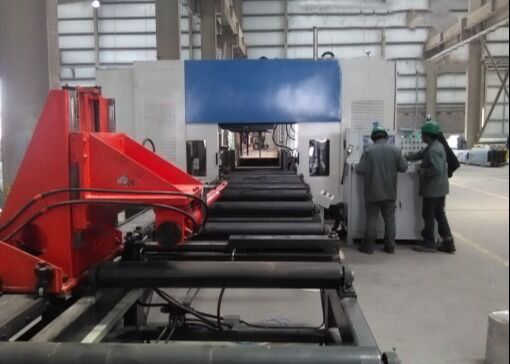

Model BHD1000/3 Kiriş CNC Delme Makinesi CNC H 3D Kiriş Delme Markalama Ekipmanı
Ürün Tanıtımı:
CNC H-kiriş delme makinesi, H şeklinde çelik, lama çelik, köşebent çelik ve diğer metal malzemelerin delinmesi, kılavuz çekilmesi, markalanması ve çizilmesi için özel olarak tasarlanmıştır. Çelik yapı endüstrisinde yaygın olarak kullanılır ve binalar, garajlar, kuleler ve şebeke yapıları gibi alanlarda uygulamaları bulunur.
1. Çelik iskeletlerin inşası için hayati ve özel bir delme çözümü.
2. H-kirişlerin ve kanalların üç yüzeyinde aynı anda delik açma yeteneği, olağanüstü hassasiyet ve verimlilik sağlar.
3. Tam otomatik, doğru besleme ve konumlandırma için 7 CNC ekseni ile donatılmıştır.
4. AUTOCAD ve DSTV iş parçası çizimleriyle uyumludur, bunları sorunsuz bir şekilde işleme programlarına dönüştürür.
Ürün parametreleri:
| Model |
BHD1000/3 |
| H Kiriş genişlik aralığı (mm) |
100~1000 |
| H Kiriş yükseklik aralığı (mm) |
100~500 |
| Lama çelik genişlik aralığı (mm) |
100~1000 |
| Lama çelik yükseklik aralığı (mm) |
100~250 |
| Maks. iş parçası kalınlığı (mm) |
80 |
| Maks. iş parçası uzunluğu (m) |
12 veya 15 (isteğe bağlı) |
| Delme iş mili adedi. |
Toplam 3 iş mili, üst ünitede bir iş mili, sırasıyla sol ve sağ tarafta |
| İş mili deliği konikliği |
BT40 |
| Maks. delme çapı (mm) |
40 |
| İş mili motor gücü (kW) |
11/15 |
| İş mili hızı (dev/dak) |
100~3000 |
| İş mili besleme hızı (m/dak) |
0~10 |
| X ekseni besleme hızı (m/dak) |
0~20 |
| Takım magazini adedi |
3 |
| Takım magazini tipi ve kapasitesi |
Sıra tipi, 3x4 (isteğe bağlı) |
| Markalama ünitesi (isteğe bağlı) |
Disk tipografisi, 36 karakter, karakter boyutu Φ10mm |
| CNC sistemi |
Alman, Japonya, Çin INVT |
| Soğutma yöntemi |
Sprey soğutma, iç soğutma + dış soğutma |
| Makine Genel Boyutları (m) |
Yaklaşık 33x5.5x3.5 |
| Toplam Güç (kW) |
Yaklaşık 60 |
| Yukarıdaki parametreler, müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
Ürün Özellikleri:
1. Kiriş testere makinesinin besleme sistemi, hızlı çalışma ve hassas konumlandırma doğruluğu sağlayan CNC kontrollü bir taşıyıcı kelepçeleme ve besleme mekanizması ile donatılmıştır.
2. H-kirişin üç yüzeyini delmek için üç adet BT40 yüksek hızlı iş mili kullanılır. Karbür matkap uçları ile donatılmış bu iş milleri, 3000 RPM'ye kadar dönüş hızlarına ulaşabilir. Bu konfigürasyon, yüksek işleme verimliliği ve üstün delme performansı garanti eder. Delme işlemi sırasında oluşan talaşlar, zincir tipi talaş konveyörü tarafından etkili bir şekilde uzaklaştırılır.
3. CNC kiriş delme hattının soğutma sistemi, hem iç hem de dış soğutma işlevleri sağlayan sis soğutma teknolojisini kullanır. Her delme iş mili ünitesi, belirli delme ihtiyaçlarına göre esneklik sunan ayrı bir dış soğutma nozülü ve iç soğutma konektörü ile donatılmıştır. Hem iç hem de dış soğutma, gereksinimlere bağlı olarak bağımsız olarak veya eşzamanlı olarak kullanılabilir.
4. Otomatik takım değiştirici (ATC) sistemi, müşteri spesifikasyonlarına göre özelleştirilebilir ve kurulabilir, manuel takım değiştirme ihtiyacını ortadan kaldırır. Bu özellik, arıza süresini önemli ölçüde azaltır ve operasyonel verimliliği artırır.
5. Kiriş delme makinesi isteğe bağlı olarak hidrolik disk markalama sistemi ile donatılabilir. Disk, bir servo motor tarafından konumlandırılır ve 36 adede kadar farklı karakterin verimli bir şekilde markalanmasını sağlar.
6. Otomatik çizim ve kılavuz çekme işlevleri, geleneksel manuel çizim yönteminin yerini alır. Çizim araçları, H-kiriş flanşları ve gövdelerinde sonraki kaynaklama için plaka konumlarını işaretlemek için kullanılır, böylece zamandan tasarruf edilir ve doğruluk artırılır. Kılavuz çekme işlemleri de H-kiriş flanşları ve gövdelerinde gerçekleştirilebilir, bu da üretim verimliliğini önemli ölçüde artırır.
5. Kiriş delme makinesi isteğe bağlı olarak hidrolik disk markalama sistemi ile donatılabilir. Disk, bir servo motor tarafından konumlandırılır ve 36 adede kadar farklı karakterin verimli bir şekilde markalanmasını sağlar.
6. Otomatik çizim ve kılavuz çekme işlevleri, geleneksel manuel çizim yönteminin yerini alır. Çizim araçları, H-kiriş flanşları ve gövdelerinde sonraki kaynaklama için plaka konumlarını işaretlemek için kullanılır, böylece zamandan tasarruf edilir ve doğruluk artırılır. Kılavuz çekme işlemleri de H-kiriş flanşları ve gövdelerinde gerçekleştirilebilir, bu da üretim verimliliğini önemli ölçüde artırır.
Numune gösterim oturumları sırasında, CNC kiriş plaka metal delme, markalama ve kesme makinesi, standart H-kiriş numuneleri (farklı flanş genişlikleri ve gövde kalınlıkları ile) ve farklı boyutlardaki lama çelik numuneleri kullanarak işleme yeteneklerini etkili bir şekilde sergiler. Bu gösterimlerde sunulan numuneler, makine aletinin hassas delik konumlandırma, temiz kılavuz çekilmiş dişler ve net markalama desenleri elde etme yeteneğini açıkça vurgulamaktadır - pratik uygulama senaryolarında yüksek doğruluğunu ve güvenilirliğini tam olarak göstermektedir.
Yüksek Hızlı CNC H-Kiriş Delme, Markalama ve Kesme Makinesi, ağırlıklı olarak çelik yapı imalat fabrikalarında ve köprü inşaat projelerinde kullanılır. Çelik yapı atölyelerinde, çelik yapıların stabil montajı için sağlam bir temel sağlayarak iskelet ve destek sistemlerinde kullanılan H-kirişler üzerinde hassas işlemeler gerçekleştirir. Köprü inşaatında, makine köprülerin yapısal bütünlüğünü artırarak ve uzun vadeli yüklere dayanma kapasitelerini sağlayarak H-kirişler üzerinde yüksek hassasiyetli delme işlemleri gerçekleştirir. Yüksek operasyonel verimliliği ile makine, bu hayati altyapı sektörlerine güvenilir destek sağlayarak ilgili projelerin sorunsuz ilerlemesine katkıda bulunur.
