Çelik Yapı Endüstrisi Yüksek Hızlı CNC H Kiriş Delme Makinesi BT40 Ana İş Mili

Çelik Yapı Endüstrisi Yüksek Hızlı CNC H Çubuklu Borma Makinesi BT40 Ana Döner

Ürün Tanıtımı:

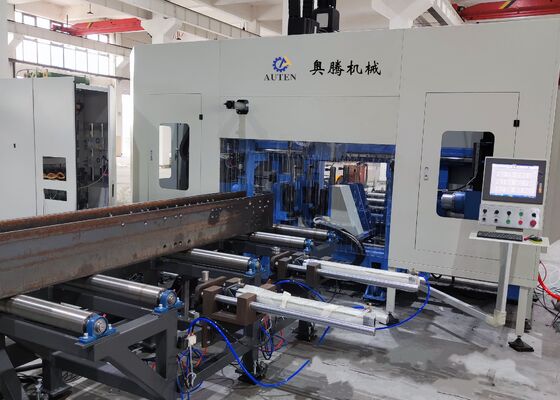

Bu işleme merkezi, H kirişleri üzerinde sondaj işlemleri için uzmanca tasarlanmıştır.İş parçasının delinmesinde olağanüstü verimliliği sağlarOlağanüstü işleme doğruluğu ve sezgisel işlevsel özellikleriyle, bu ekipman çelik yapı endüstrisinde temel yüksek performanslı bir çözümü temsil eder.İnşaat mühendisliği gibi kritik sektörlerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği imalatı ve ağ yapısı projeleri.

Ürün konfigürasyonu bilgileri:

Ürün Özellikleri

1. Bu 3D H kiriş sondaj ve kesme makinesi ana makine çerçevesinden, CNC besleme sisteminden, malzeme taşıyıcıdan, elektrik sisteminden, hidrolik sistemden, soğutma sisteminden, yağlama sisteminden oluşur.Çöp kutusuSabit bir yatak yapısı ve hareketli bir iş parçası konfigürasyonuna sahip olan makine, büyük ölçekli H ışınlarının işlenmesi için uzmanca tasarlanmıştır.Sürekli üretim iş akışlarını destekler ve yüksek derecede otomasyon için yaygın olarak tanınır.

2Borma makinesi yapısı yatak, CNC kaydırıcı masa montajları, destek cihazları, üst baskı üniteleri, yan baskı üniteleri ve algılama sistemlerinden oluşur.CNC kaydırma masası bileşenleri sabit tarafı içerirÖzellikle H kirişli sondaj uygulamaları için tasarlanmış olan kaydırma masa kümeleri, kaydırma plaka, kaydırma masa tabanı,Döner başlığı, yüksek hızlı mekanik spindle, araç silindir, değişken frekanslı motor, servomootor, doğrusal kılavuzlar ve kurşun vidalar.

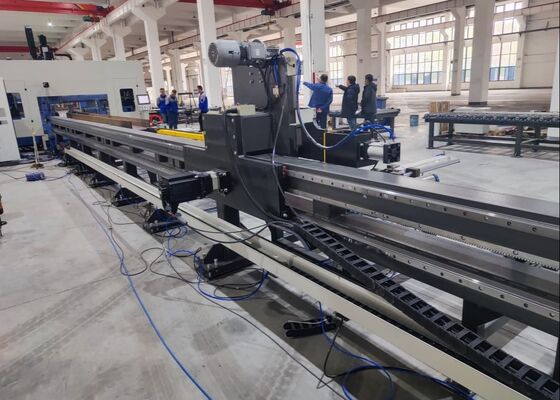

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur. Servo motor, H ışınının X ekseni boyunca hareket etmesini sağlayan manipülatörü tahrik eder.,Böylece iş parçasının kesin beslenmesini ve doğru konumlandırılmasını sağlar.

4Malzeme taşıyıcı sistemi hem bir besleme taşıyıcı hem de bir dış besleme taşıyıcı içerir.tümü özel olarak profilli çelik boşluk taşıma için tasarlanmıştır, boşlukların Y ekseninde konumlandırılmasını kolaylaştırır ve malzeme besleme işlemini tamamlamak için CNC besleme sistemiyle birlikte çalışır.malzeme kanal koltuklarından ve destek silindirlerinden oluşur, bitmiş iş parçalarının taşınmasına adanmıştır.

5. Soğutma sistemi, hem iç hem de dış soğutma yöntemlerini birleştirir, sondaj deliğini soğutmak için yağ sisini kullanır.maliyet verimliliğini artırmak, çevresel sürdürülebilirliği desteklemek ve matkap bit aşınmasını azaltmak.

6Hidrolik sistem, üst baskı ünitesini, yan baskı ünitesini, araç silindirini ve diğer ilgili bileşenleri güçlendirir.

7Pnömatik sistem, manipülatöre, test silindirine ve diğer benzer ekipmanlara güç sağlamak için tasarlanmıştır.

8Yağlama sistemi, merkezi ve manuel yağlama yöntemlerinin bir kombinasyonunu kullanır.Merkezi yağlama, esas olarak birincil doğrusal kılavuzların ve kurşun vidaların planlı ve hassas yağlanması için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar parça numaralarına dayanarak herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Aynı zamanda tüm işleme döngüsü boyunca tamamen otomatik kontrolü de mümkün kılar..

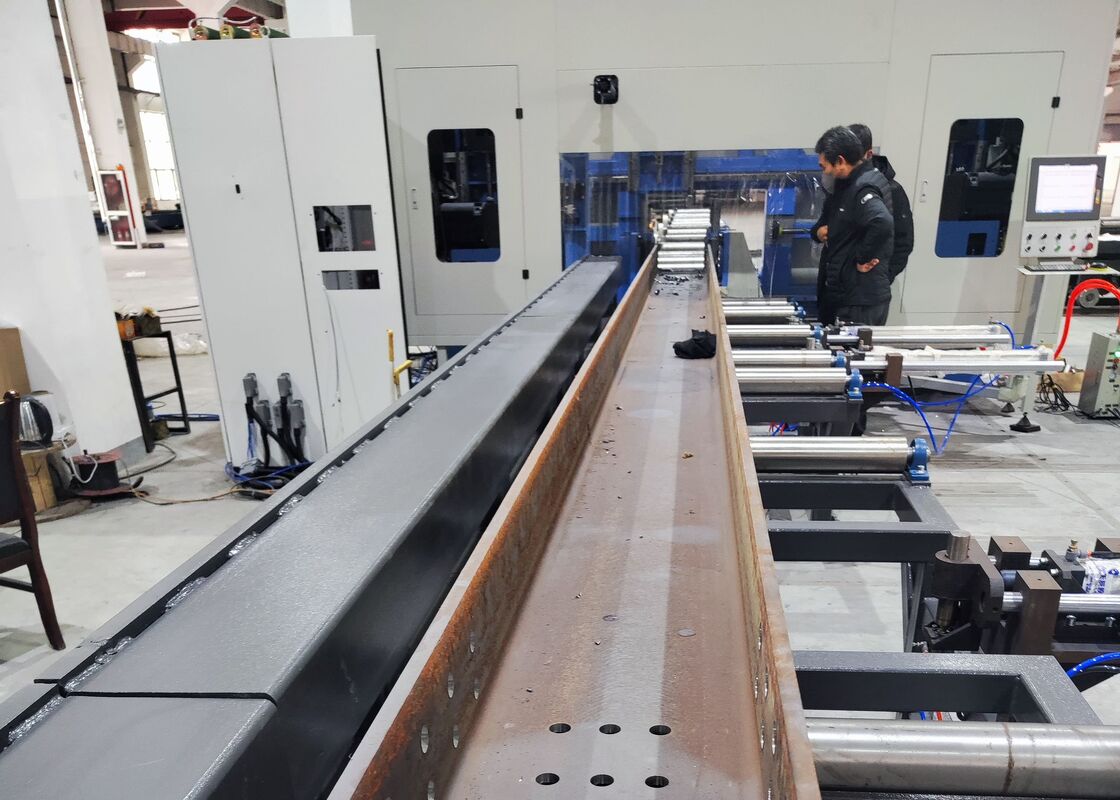

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesBu gösterimlerde sunulan örnekler, ekipmanların kesin delik yerleştirme, pürüzsüz vurulan iplik ve iyi tanımlanmış işaretleme desenleri elde etme yeteneğini açıkça vurgular.Böylece gerçek dünya uygulama senaryolarında yüksek doğruluğunu ve güvenilirliğini iyice gösterdi..

Yüksek H H-Beam matkaplama, işaretleme ve kesme makinesi çoğunlukla çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişleri için hassas işleme sağlar, çelik çerçevelerin istikrarlı montajı için sağlam bir temel sağlar.Köprülerin yapısal bütünlüğünü artırmak ve uzun süreli yüklere etkili bir şekilde dayanabilmelerini sağlamakOlağanüstü operasyonel verimliliği ile bu makine, bu kritik altyapı sektörlerine güvenilir destek sunarak ilgili projelerin sorunsuz ve zamanında ilerlemesini kolaylaştırıyor.
