Model BHD1250C Cnc I kiriş sondaj işaretleme kesme makinesi hatı Mekanik park sistemi için

Model BHD1250C Cnc I kiriş sondaj işaretleme kesme makinesi hatı Mekanik park sistemi için

Ürün Tanıtımı:

Bu işleme merkezi H kirişleri üzerinde sondaj işlemleri için titizlikle tasarlanmıştır..Üstün işleme doğruluğu ve kullanıcı dostu operasyon özellikleri sunan bu ekipman, çelik yapı sektöründe hayati bir yüksek performanslı çözümdür.İnşaat mühendisliği gibi kilit endüstrilerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği imalatı ve ağ yapısı projeleri.

Ürün konfigürasyonu bilgileri:

Ürün Özellikleri

1. Bu 3D H-parmaklı sondaj ve kesme makinesi, birincil makine çerçevesinden, CNC besleme sisteminden, malzeme taşıyıcıdan, elektrik sisteminden, hidrolik sistemden, soğutma sisteminden oluşur.yağlama sistemiSabit bir yatak yapısı ve hareketli bir iş parçası kuruluşu ile makine, büyük ölçekli H kirişlerinin işlenmesi için uzmanca tasarlanmıştır.Sürekli üretim işlemlerini kolaylaştırır ve gelişmiş otomasyon yetenekleri için çok değerlidir..

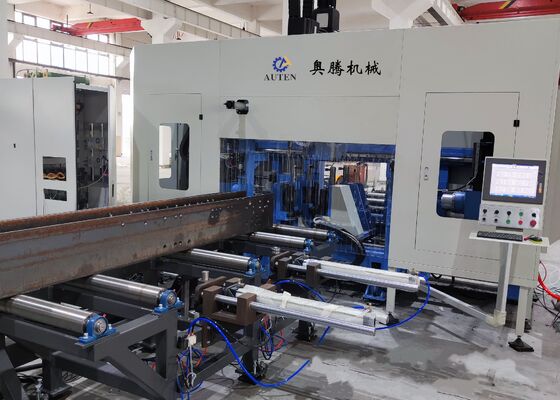

2Borma makinesinin yapısı yatak, CNC kaydırıcı masa montajları, destek mekanizmaları, üst presleme üniteleri, yan presleme üniteleri ve algılama sistemlerinden oluşur.CNC kaydırma masası bileşenleri sabit tarafı içerirÖzellikle H kiriş sondaj görevleri için tasarlanmış olan kaydırıcı masa kümeleri, kaydırıcı plaka, kaydırıcı masa tabanı, iğne başlığı,Yüksek hızlı mekanik spindle, alet silindir, değişken frekanslı motor, servomotor, doğrusal kılavuzlar ve kurşun vidalar.

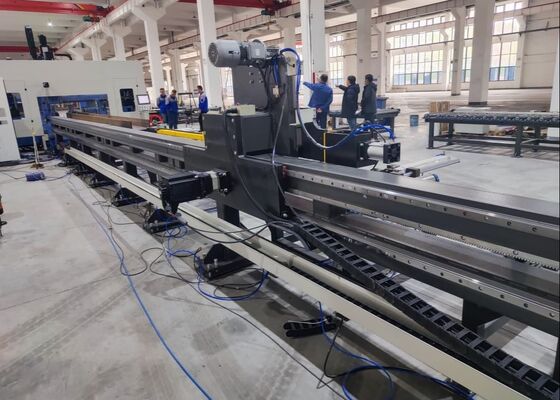

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur. Servo motor manipülatörü güçlendirir ve H ışınının X ekseni boyunca hareket etmesini sağlar.İş parçasının doğru beslenmesini ve doğru konumlandırılmasını sağlamak.

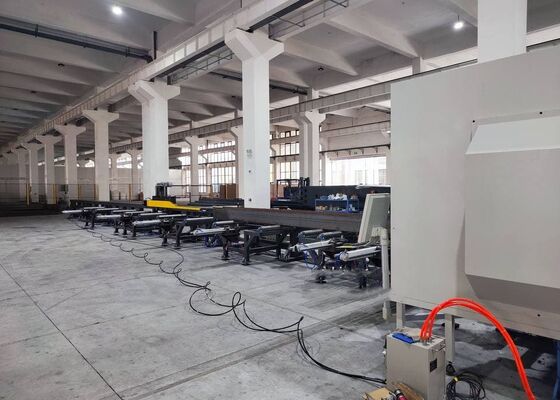

4Malzeme taşıyıcı sistemi hem bir besleme taşıyıcıdan hem de bir dış besleme taşıyıcıdan oluşur.ve yan itiş cihazlarıÖzellikle profilli çelik boşlukları taşımak, boşlukların Y ekseninde konumlandırılmasına yardımcı olmak ve malzeme besleme işlemini tamamlamak için CNC besleme sistemiyle sorunsuz çalışmak için tasarlanmıştır.Çıkış taşıyıcı, malzeme kanal destekleri ve destek silindirlerini içeren, bitmiş iş parçalarının taşınmasına adanmıştır.

5. Soğutma sistemi, delikleri soğutmak için petrol sisini kullanarak hem iç hem de dış soğutma yöntemlerini birleştirir.Daha yüksek maliyet verimliliği, çevresel sürdürülebilirliği desteklemek ve matkap ömrünü uzatmak.

6Hidrolik sistem, üst baskı ünitesine, yan baskı ünitesine, alet silindirine ve diğer ilgili bileşenlere güç sağlar.

7Pnömatik sistem, manipülatöre, test silindirine ve diğer benzer cihazlara güç sağlamak için tasarlanmıştır.

8Yağlama sistemi, merkezi ve manuel yağlama tekniklerinin bir kombinasyonunu kullanır.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların planlı ve hassas yağlanması için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar parça numaralarına dayanarak herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.,Aynı zamanda tüm işleme döngüsü boyunca tamamen otomatik kontrolü destekler.

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively demonstrates its processing capabilities when handling standard H-beam samples—with varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsBu gösterilerde sergilenen örnekler, ekipmanların hassas delik yerleştirme, pürüzsüz vurulan iplikler ve belirgin işaretleme desenleri elde etme yeteneğini açıkça vurguluyor.Böylece pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini iyice gösterir..

Yüksek H H-Beam Borma, İşaretleme ve Kesme Makinesi, esas olarak çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişleri için hassas işleme sağlar, çelik çerçevelerin istikrarlı montajı için sağlam bir temel sağlar.Köprülerin yapısal bütünlüğünü artırmak ve uzun süreli yüklere etkili bir şekilde dayanmalarını sağlamakBu makine, olağanüstü operasyonel verimliliği ile, bu temel altyapı sektörlerine güvenilir destek sağlar ve ilgili projelerin sorunsuz ve zamanında ilerlemesini sağlar.
