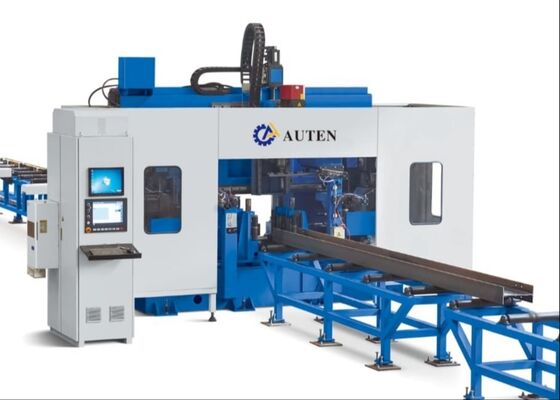

Dikey Otopark Garajı Cnc Kiriş Delme Kesme Makinesi Hattını Kullanın 100 ~ 3000 R / Min Mil Hızı

Dikey Otopark Garajı Cnc Kiriş Delme Kesme Makinesi Hattını Kullanın 100 ~ 3000 R / Min Mil Hızı

Uygulama endüstrisi:

Bu takım tezgahı, H-şekilli çelik üzerinde delme işlemleri için özel olarak tasarlanmıştır. İş parçasını delmek için üç adet yüksek hızlı, hassas delme mili kullanır, olağanüstü işleme hassasiyeti sağlar ve kullanım kolaylığı sağlar. Çelik yapı sektöründe önemli bir yüksek verimli ekipman parçası olarak inşaat mühendisliği, köprü projeleri, kule direkleri, kafes yapıları ve diğer ilgili alanlarda yaygın olarak kullanılmaktadır.

Özellikler:

CNC Delme Makinesi Hattının Bileşenleri

CNC delme makinesi hattı öncelikle ana makine gövdesi, CNC besleme sistemi, dışarı besleme konveyörü, soğutma sistemi, hidrolik sistem, pnömatik sistem, yağlama sistemi, elektrik sistemi ve hurda malzeme arabası dahil olmak üzere temel bileşenlerden oluşur. Bu üretim hattı, hareketli iş parçası taşıma yapısıyla birleştirilmiş sabit yatak tasarımına sahiptir. Bu konfigürasyonun sağladığı 3D delme yeteneği, tam otomatik üretim süreçlerine olanak tanıyarak verimli ve tutarlı üretim operasyonları sağlar.

1. Ana Makine Gövdesi

Ana makine gövdesi temel olarak bir taban, bir yatak, hareketli bir kayar tabla, bir mesnet, bir üst presleme cihazı, bir yan presleme cihazı ve sıra tipi bir takım şarjöründen oluşur. Yatak, yüksek hızlı işleme operasyonları sırasında oluşan yüklere ve titreşimlere dayanabilmesini sağlayan olağanüstü sağlamlık ve stabilite ile öne çıkıyor. Bu yapısal bütünlük, takım tezgahının operasyonun tüm aşamalarında tutarlı işleme hassasiyetini korumasını sağlar.

2. Soğutma Sistemi

Matkap ucu, basınçlı hava ve soğutma suyunun birlikte uygulanmasıyla elde edilen bir aerosol soğutma yöntemi kullanılarak soğutulur. Bu yaklaşım, minimum soğutma sıvısı tüketimi, geliştirilmiş maliyet verimliliği, çevresel sürdürülebilirlik ve daha az matkap ucu aşınması gibi avantajlar sunar. Püskürtme pozisyonunun uygun şekilde ayarlanmasına olanak tanıyan, böylece matkap ucunun çalışma sırasında sürekli soğutulmasını sağlayan esnek bir nozül, başlık üzerine monte edilmiştir.

3. Yağlama Sistemi

Bu sistem, merkezi ve manuel yağlamayı birleştiren hibrit bir konfigürasyon kullanır. Merkezi bir yağlama ünitesi, belirlenmiş doğrusal kılavuzlara ve kılavuz vidalara düzenli, ölçülü yağlama sağlarken, diğer tüm yağlama noktalarının bakımı manuel olarak yapılır.

Bu takım tezgahı, H-kirişler, kanal çeliği ve çok çeşitli diğer çelik iş parçaları üzerinde delme, kılavuz çekme ve markalama işlemleri için özel olarak tasarlanmıştır. Tüm işleme döngüsü boyunca yüksek hassasiyet ve operasyonel verimlilik sağlarken çeşitli spesifikasyonlara sahip çelik bileşenleri barındırır. Gösteri oturumları sırasında makine, standart H-profil numunelerini (değişen flanş genişlikleri ve ağ kalınlıkları ile) ve farklı boyutlardaki kanal çeliği numunelerini kullanarak yeteneklerini etkili bir şekilde gösterir. Bu tanıtım parçaları, makinenin hassas delik konumlandırma, düzgün dişli dişler ve farklı markalama desenleri elde etme yeteneğini açıkça sergiliyor ve pratik uygulamalardaki olağanüstü doğruluğunu ve güvenilirliğini tam olarak yansıtıyor.

Yüksek Hızlı CNC H Kiriş Delme Makinesi öncelikle çelik yapı imalat atölyelerinde ve köprü inşaatı projelerinde kullanılır. Çelik yapı atölyelerinde, çerçevelerde ve destek yapılarında kullanılan H-kirişler üzerinde hassas işlemeler gerçekleştirerek çelik yapıların doğru ve stabil montajı için sağlam bir temel oluşturur. Köprü inşaatı uygulamalarında H-kirişler üzerinde yüksek hassasiyetli delme işlemleri gerçekleştirerek köprülerin yapısal bütünlüğünü arttırır ve uzun vadeli yüklere dayanma kapasitelerini garanti eder. Üstün operasyonel verimliliği, bu kritik altyapı sektörleri için güvenilir teknik destek sağlayarak proje uygulamasının sorunsuz ve zamanında ilerlemesini kolaylaştırır.
