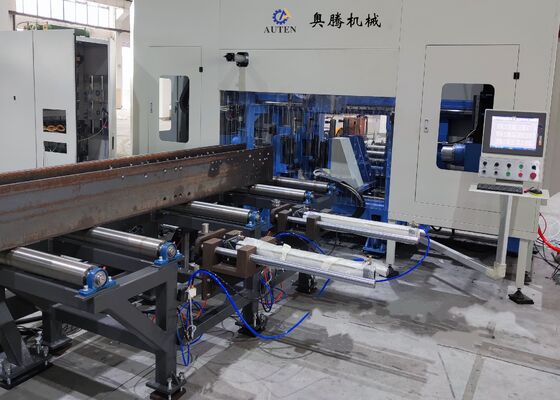

Çelik Yapı Endüstrisi için 3 Milli Cnc H Kiriş Delme Testere Makinası ile Donatılmıştır
Uygulama endüstrisi:
Bu takım tezgahı, H profilli çelik profillerde hassas delme uygulamaları için özel olarak tasarlanmıştır. Üç adet yüksek hızlı, yüksek hassasiyetli delme mili ile donatılmış olup, olağanüstü işleme hassasiyeti, güvenilir operasyonel performans ve kullanıcı dostu işlevsellik sunar. Yapısal çelik imalat endüstrisinde kritik bir ekipman parçası olarak bina inşaatı, köprü imalatı, enerji nakil kulesi üretimi, kafes çerçeve imalatı ve diğer ilgili çelik işleme sektörlerinde yaygın olarak kullanılmaktadır.
Özellikler:
| Modeli |
BHD700/3 |
| H Işın genişliği aralığı (mm) |
100~700 |
| H Işın yüksekliği aralığı (mm) |
100~500 |
| Kanal çeliği genişlik aralığı (mm) |
100~700 |
| Kanal çeliği yükseklik aralığı (mm) |
100~250 |
| Maks. iş parçası kalınlığı (mm) |
40 |
| Maks. iş parçası uzunluğu (m) |
12 veya 15 (isteğe bağlı) |
| Delme mili adeti |
Toplam 3 iş mili, üst ünitede bir iş mili, sırasıyla sol ve sağ tarafta |
| Mil deliği konikliği |
BT40 |
| Maksimum delme çapı (mm) |
40 |
| Mil motor gücü (kW) |
11/15 |
| İş mili hızı (dev/dak) |
100~3000 |
| Mil besleme hızı (m/dak) |
0~10 |
| X ekseni ilerleme hızı (m/dak) |
0~20 |
| Alet magazini miktarı |
3 |
| Takım magazini tipi ve kapasitesi |
Sıra tipi, 3x4 (isteğe bağlı) |
| İşaretleme ünitesi (isteğe bağlı) |
Disk yazma, 36 karakter, karakter boyutu Φ10mm |
| CNC sistemi |
Almanca, Japonya, Çin INVT |
| Soğutma yöntemi |
Sprey soğutma, dahili soğutma + harici soğutma |
| Makine Genel Boyutu (m) |
Yaklaşık 33x5,5x3,5 |
| Toplam Güç(kW) |
Yaklaşık 55 |
| Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
CNC Delme Makinesi Hattının Bileşenleri
CNC delme üretim hattı esas olarak bir ana makine çerçevesi, CNC malzeme besleme sistemi, boşaltma konveyörü, soğutma ünitesi, hidrolik sistem, pnömatik sistem, yağlama sistemi, elektrik kontrol sistemi ve hurda toplama arabasından oluşur. Ekipman, hareketli bir iş parçası destek mekanizmasıyla birleştirilmiş sabit yataklı bir yapıya sahiptir. Bu gelişmiş konfigürasyon, üç boyutlu delme işlemlerine ve tam otomatik üretim süreçlerine olanak tanıyarak istikrarlı performans, yüksek üretkenlik ve sürekli üretim verimliliği sağlar.
1. Ana Makine Gövdesi

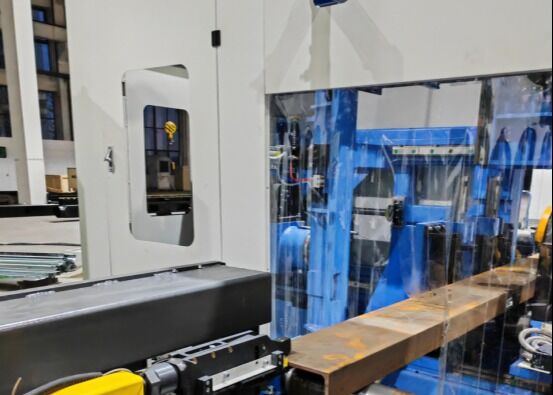

Birincil makine tertibatı, bir makine tabanı, yatak çerçevesi, hareketli kayar tabla, iş mili kafası ünitesi, üst sıkıştırma mekanizması, yan sıkıştırma cihazı ve doğrusal bir takım magazini içerir. Makine yatağı, yüksek hızlı delme işlemleri sırasında oluşan işleme kuvvetlerini ve titreşimleri etkili bir şekilde absorbe etmesine olanak tanıyan üstün sağlamlık ve yapısal sağlamlıkla tasarlanmıştır. Bu sağlam yapı, uzun vadeli boyutsal doğruluğu, işleme tutarlılığını ve güvenilir operasyonel performansı garanti eder.
2. Soğutma Sistemi
Delme takımları, basınçlı havayı soğutma sıvısıyla birleştiren gelişmiş bir aerosol yağlama ve soğutma sistemi aracılığıyla soğutulur. Bu teknoloji, soğutma sıvısı tüketimini önemli ölçüde azaltır, işletme giderlerini azaltır, takım aşınmasını en aza indirir ve çevreye duyarlı üretim uygulamalarını destekler. Mil kafasına monte edilen esnek bir soğutma nozulu, püskürtme yönünün uygun şekilde ayarlanmasını sağlayarak delme döngüsü boyunca sürekli ve verimli soğutma sağlar.
3. Yağlama Sistemi
Yağlama sistemi, merkezi otomatik yağlama ve manuel yağlama fonksiyonlarının bir kombinasyonunu içerir. Merkezi yağlama ünitesi, belirlenen doğrusal kılavuzlara ve vidalı millere hassas ve tutarlı yağlama sağlarken, ek yağlama noktalarının bakımı manuel olarak yapılır. Bu düzenleme, makinenin güvenilir çalışmasını, bakım gereksinimlerinin azalmasını ve ekipmanın servis ömrünün uzamasını sağlar.

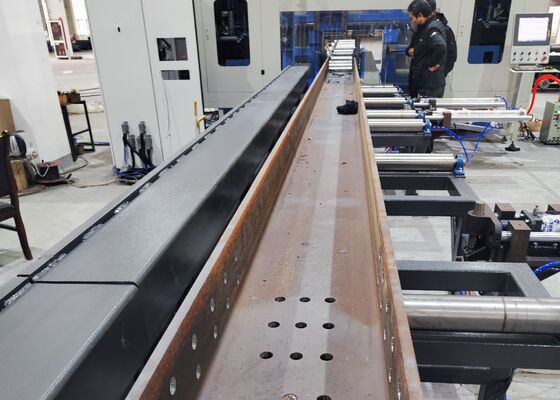

Bu takım tezgahı, H-kirişler, kanal çeliği ve çok çeşitli yapısal çelik kesitler üzerinde delme, kılavuz çekme ve markalama işlemleri için özel olarak üretilmiştir. İşleme süreci boyunca olağanüstü hassasiyet ve üretkenliği korurken, farklı boyut ve spesifikasyonlara sahip iş parçalarını işleme kapasitesine sahiptir. Ekipman gösterimleri sırasında, farklı flanş genişliklerine ve ağ kalınlıklarına sahip standart H-profil numuneleri, farklı boyutlardaki kanal çeliği numuneleriyle birlikte genellikle işleme yeteneklerini sergilemek için kullanılır. Bu tanıtım iş parçaları, hassas delik konumlandırma, yüksek kaliteli diş oluşumu ve farklı markalama sonuçlarını açıkça sergileyerek makinenin olağanüstü doğruluğunu, güvenilirliğini ve pratik üretim koşulları altındaki performansını tam olarak doğrular.
Yüksek Hızlı CNC H-Profil Delme Makinesi, yapısal çelik imalat tesislerinde ve köprü inşaatı projelerinde yaygın olarak kullanılmaktadır. Çelik imalat atölyelerinde, yapısal çerçevelerde ve destek düzeneklerinde kullanılan H-kirişler üzerinde yüksek hassasiyetli delme işlemleri gerçekleştirerek doğru imalat ve kurulum için güvenilir bir temel sağlar. Köprü mühendisliği uygulamalarında makine, H-profil bileşenlerinin hassas şekilde delinmesini sağlayarak yapısal bütünlüğü artırır ve uzun vadeli yük taşıma kapasitesi sağlar. Üstün üretkenliği, işleme doğruluğu ve operasyonel güvenilirliği ile ekipman, büyük altyapı projeleri için temel üretim desteği sağlayarak projenin verimli bir şekilde yürütülmesine ve zamanında tamamlanmasına katkıda bulunur.
