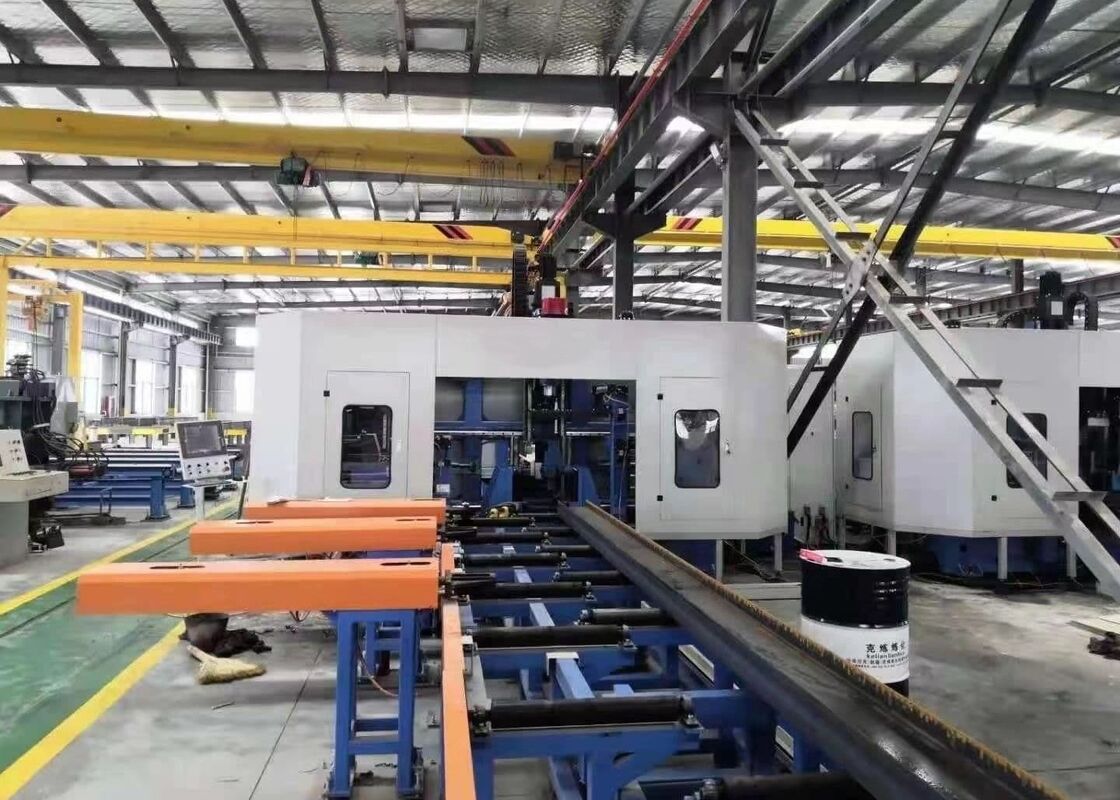

Yüksek hassasiyetli CNC Çaplı Borma Makinesi Yapısal Çelik Üretimi için

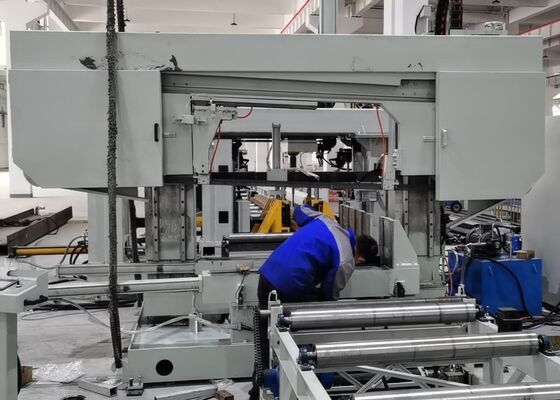

Yapısal Çelik Üretimi İçin Yüksek Hassasiyetli CNC Çaplama Makinesi

Ürün Tanıtımı:

CNC H-Kütükçülük Makine, H-Kütükçülük, kanal çelik, açı çelik ve diğer yapısal çelik profillerinin hassas sondajı, dokunması, işaretlenmesi ve yazılması için özel olarak tasarlanmıştır.Ticari binalar için çelik yapıların üretiminde yaygın olarak kullanılır, otopark garajları, aktarım kuleleri, ızgara çerçeveleri, köprüler ve ağır çelik inşaat projelerinin geniş bir yelpazesi.

1Özellikle yapısal çelik üretim endüstrisi için tasarlanmış yüksek performanslı bir CNC işleme sistemi.
2H kirişleri ve kanal kesimleri üzerinde eşzamanlı üç taraflı sondaj yapabilen, olağanüstü işleme hassasiyeti, süreç tutarlılığı ve yüksek üretim verimliliği sunar.
3. Tam otomatik malzeme besleme, konumlandırma ve işleme işlemlerini gerçekleştirmek için yedi CNC kontrollü eksenle donatılmıştır.
4Mühendislik çizimlerinin otomatik olarak tanınmasını ve işleme programlarının doğrudan üretilmesini sağlayan AutoCAD ve DSTV dosya biçimleriyle tamamen uyumludur.

Ürün parametreleri:

Ürün Özellikleri:

1Malzeme besleme sistemi, yüksek performanslı servo motorlar tarafından tahrik edilen CNC kontrolü bir sıkıştırma arabasını benimser.İş parçasının hızlı bir şekilde taşınmasını sağlamakla birlikte, işleme döngüsü boyunca olağanüstü konumlandırma doğruluğu ve tekrarlanabilirliği.

2Üç yüksek hızlı BT40 hassasiyetli spindle ünitesi, aynı anda H-ışın kesimlerinin üç yüzünü de işlemek için düzenlenmiştir.Karbid sondajını desteklemek için spindle içi soğutma sıvısı ve spindle hızları 3'e kadar,000 rpm, sistem üst düzey sondaj verimliliği, mükemmel delik kalitesi ve entegre zincir tipinde bir çip taşıyıcı aracılığıyla etkili çip çıkarma sağlar.

3Makine, hem iç hem de dış soğutma suyunun dağıtımını destekleyen gelişmiş Asgari miktarda yağlama (MQL) soğutma sistemine sahiptir.Her bir spindle bileşeni bağımsız bir dış püskürtme nozel ve iç soğutma sıvısı arayüzü ile donatılmıştır, operatörlerin özel işleme gereksinimlerine göre iç soğutma, dış soğutma veya kombinasyonlu soğutma modunu seçmelerini sağlar.

4. Bir Otomatik Araç Değiştiricisi (ATC), manuel yardım almadan tamamen otomatik araç değişimi yapmak için kullanılabilir, değişim süresini önemli ölçüde azaltır, makine boşluk süresini en aza indirir,ve genel üretim verimliliğini geliştirmek.

5Makineye isteğe bağlı bir hidrolik CNC döner disk işaretleme sistemi yerleştirilebilir.Hızlı bir şekilde, çelik yapı parçaları için doğru ve tekrarlanabilir tanımlama işareti.

6Otomatik yazma ve dokunma fonksiyonları, geleneksel manuel düzenleme işlemlerini ortadan kaldırır.dokunma fonksiyonu doğrudan yapısal üyelerde ipli delikler üretirken, işleme hassasiyetini arttırır, işgücünü azaltır ve üretim verimliliğini artırır.

7Malzeme besleme ve işleme sırasında, iş parçasının kaldırılması, yan konumlandırılması, sıkıştırılması, kilitlenmesi ve serbest bırakılması hepsi hidrolik olarak çalıştırılır.Bu tamamen hidrolik iş tutma sistemi güvenli malzeme sabitleme sağlar, olağanüstü işleme istikrarı ve sürekli üretim sırasında güvenilir performans.

8Kontrol sistemi, uluslararası çapta tanınan üreticilerin yüksek kaliteli bileşenlerini kullanan PLC tabanlı bir CNC platformu ile endüstriyel bir bilgisayarı entegre eder.Çoklu programlama yöntemleri desteklenmektedir, AutoCAD, TEKLA Structures, DXF ve DSTV dosyalarından üretilen işleme verileri doğrudan ithal edilebilir, programlama prosedürlerini kolaylaştırabilir ve üretim yönetimi verimliliğini artırabilir.

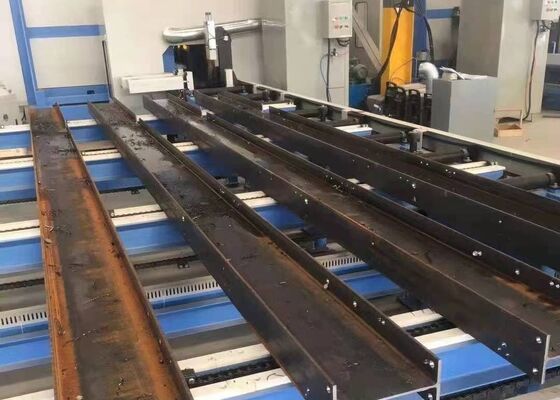

Gösterim iş parçaları, çeşitli flens genişliklerine ve web kalınlıklarına sahip standart H ışını örnekleri ile birlikte farklı özelliklere sahip kanal çelik örneklerini içerir.makinenin işleme performansının kapsamlı bir görüntülenmesini sağlamakBu temsil edici örnekler, kesin delik konumlandırmasını, yüksek kaliteli iğneli delikleri ve keskin, iyi tanımlanmış işaretleme sonuçlarını açıkça gösterir.ve kalite müfettişleri ekipmanların işleme hassasiyetini doğru bir şekilde değerlendirmek için, işleme tutarlılığı ve pratik çalışma koşullarında genel üretim güvenilirliği.

Yüksek H-Hızlı CNC H-Kütesi Buhranlama, İşaretleme ve Tapping Makinesi, yapısal çelik imalat tesislerinde, köprü mühendisliği ve diğer ağır çelik inşaat endüstrilerinde yaygın olarak uygulanmaktadır.Çelik üretim tesislerinde, ekipman yapı çerçeveleri, sütunlar ve destek sistemleri için kullanılan H kirişlerinde yüksek hassasiyetle sondaj, dokunma, işaretleme ve yazma yapar.verimli montaj ve güvenilir yapısal performans için doğru işlenmiş bileşenler sağlamakKöprü inşaat projelerinde, H ışını üyelerinin hassas işlemeyi sağlar, bağlantı doğruluğunu, yapısal bütünlüğü ve uzun vadeli yük taşıma performansını geliştirir.Yüksek işleme verimliliğini birleştirerek, olağanüstü hassasiyet ve güvenilir operasyonel kararlılık, makine modern çelik yapı üretimi ve büyük ölçekli altyapı inşaatı için ideal bir üretim çözümü sunar.
