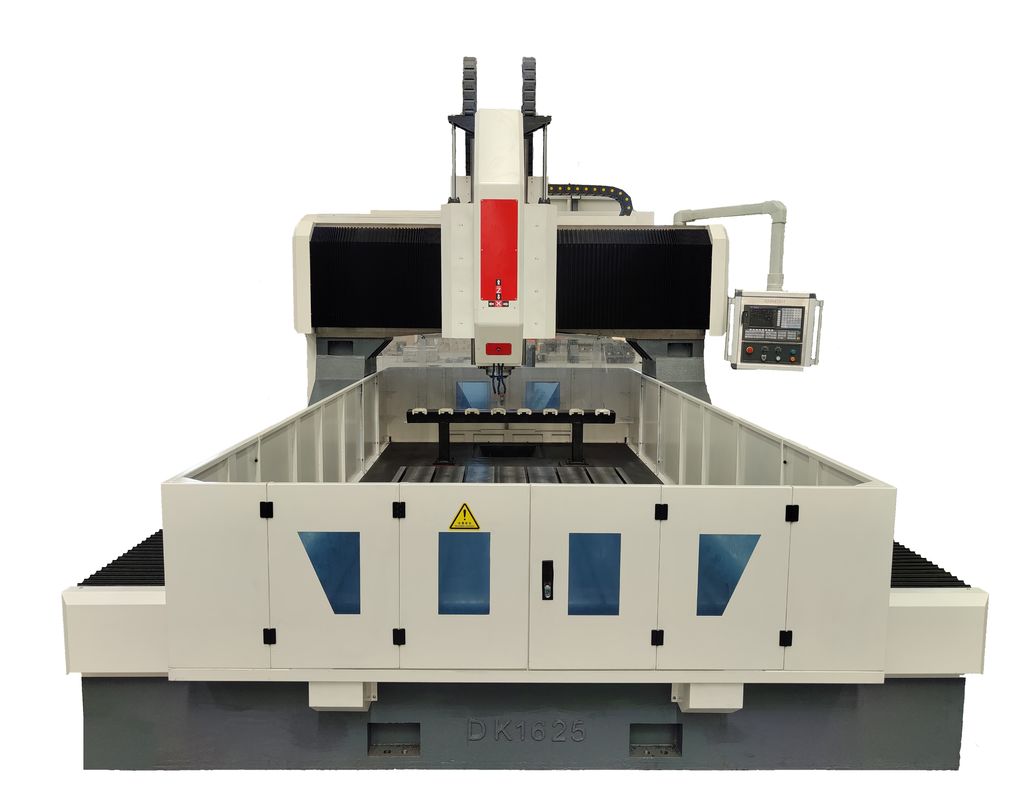

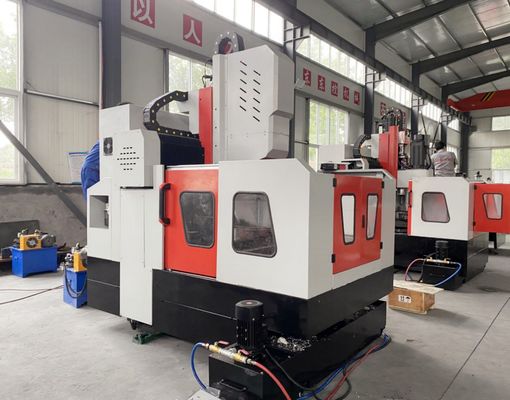

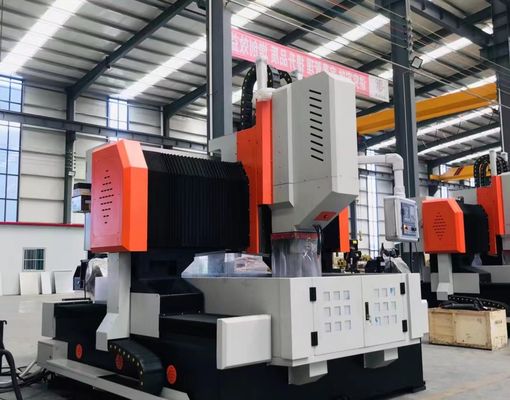

Büyük çelik levhalar için gelişmiş yüksek hızlı CNC levha delme ve freze makinesi
Uygulama:
Bu CNC portre tipi levha delme ve freze makinesi, sondaj, çemberleme, dokunma, freze ve sondaj dahil olmak üzere çok çeşitli işleme işlemleri yapmak için özel olarak geliştirilmiştir.Çelik levhalar ve yapısal bileşenler içinUygulanabilir kalınlık aralığında flensler, diskler, halkalar ve plaka yapıları gibi çeşitli iş parçalara yüksek verimli delik işleme çözümleri sağlar.Makine hem delikli hem de kör delikli işleme destekler ve tek malzemenin yanı sıra çok katmanlı kompozit bileşenlerin işlenmesi için uygundurGelişmiş CNC teknolojisini entegre ederek, ekipman uygun işletim, otomatik işleme kabiliyeti ve yüksek hassasiyetli üretim performansı sunar.verimliliği gerektiren büyük ölçekli endüstriyel üretim için ideal bir çözüm haline getirir, doğruluk ve güvenilirlik.
Özellikler:
| İş parçasının boyutu |
LxW |
13000x1000 mm |
| Ganti yüksekliği |
600 mm (Ayrıca vakfına göre de belirlenebilir)
|
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
2 |
| Spindle konik |
BT1bilgi |
|
En fazla delme çapı
(Sıradan karbon çelik)
|
Φ30 mm |
| Tapping çapı |
M3-M10 |
| Döner hızı |
30~6000 r/min |
| Servo spindle motor gücü |
7.5kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-600 mm |
|
Güç başlığının yan hareketleri(X eksen)
|
Maks. yatay yürüyüş |
1000 mm |
| Yan hareket hızı |
0 ~ 8 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
|
Gantry uzunlamalı hareketi (Y ekseni)
|
Maks. besleme çarpısı |
13000 mm |
| Besleme hareket hızı |
0 ~ 8 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
300 mm |
| Hareket hızı |
0~5 m/min |
| Servo motor gücü |
7.5kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
13000x3000x2500 mm |
Ürün Özellikleri
1Yüksek hassasiyetli iletim sistemi:
Makine, Tayvan üretimi doğrusal kılavuzları ve hassas kaydırıcı montajlarını benimser, pürüzsüz eksen hareketi, mükemmel hareket istikrarını sağlar,ve ağır işleme makine uygulamaları için daha fazla yük taşıma kapasitesi.
1) X ekseni, hem yan yönlendirme hem de yüksek hızlı sondaj operasyonlarının gereksinimlerini karşılamak için yapısal destek sağlayan iki yuvarlak doğrusal kılavuzla donatılmıştır.Eksen hareketi, yüksek hassasiyetli bir top vida iletim sistemi ile birleştirilen bir AC servo motor tarafından çalıştırılır., doğru konumlandırmayı ve pürüzsüz doğrusal hareketi sağlar.
2) Y-eksen, her bir tarafta monte edilmiş iki ağır yüklü yuvarlak doğrusal kılavuzla, her kılavuzluğa monte edilmiş üç kare tip kaydırıcıyla, son derece katı bir portre kaydırıcı yapısı oluşturur..Bu optimize edilmiş konfigürasyon, düşük sürtünme direnci, yüksek seyahat hızı, mükemmel titreşim emicilik,ve uzatılmış hizmet ömrüPortarya hareketi, top vidalarını aynı anda çalıştırmak için her iki tarafa da monte edilmiş servo motorlarla çift servo senkronizasyon tahrik sistemini benimser.senkronize hareket ve hassas CNC kontrollü işleme performansını sağlamak.
3) Spindle arabası, olağanüstü sertlik, yüksek konumlandırma doğruluğu, mükemmel dinamik performans,ve düşük hızlı işleme koşullarında bile istikrarlı çalışma.
2Otomatik yağlama sistemi ve koruyucu yapı:
Makine, tam basınç dağılımına sahip Tayvan üretimi hacimsel otomatik yağlama sistemi ile donatılmıştır.Sistem otomatik olarak tüm önemli hareketli bileşenlere yağ sağlar., doğrusal kılavuzlama yolları, top vidaları ve rak-ve-pinion aktarım sistemleri dahil olmak üzere, kapsamlı yağlama kapsamını sağlamak ve kritik bileşenlerin kullanım ömrünü etkili bir şekilde uzatmak.X ve Y ekseni sistemlerine toz geçirmez koruyucu kapaklar monte edilir, Su geçirmez sıçrama koruyucuları ise makine yapısını korumak ve çalışma güvenilirliğini artırmak için çalışma masasının etrafında yerleştirilmiştir.
3Gelişmiş KND CNC Kontrol Sistemi:
Makine, sürücü kontrolü için yüksek hassasiyetli mutlak servo motorları kullanır ve RS232 iletişim arayüzü, renk ekranı ve Çin dili işletim arayüzü ile donatılmıştır.CNC sistemi hem yerel işlevi hem de harici USB veri girişi destekler, uygun program yönetimi, esnek veri aktarımı ve verimli işleme kontrolü sağlar.
Bu yüksek performanslı CNC gantry plaka metal tabakası sondajı ve işaretleme endüstriyel ekipmanı, plaka tipi bileşenlerin ve yapısal parçaların hassas işleme için ayrıntılı bir şekilde tasarlanmıştır.İş parçacıklarını işlemek için özel olarak tasarlanmış, diskler, halkalar ve düz levhalar, bu iş parçasının kalınlığının makinenin belirtilen etkili işleme parametrelerine sıkı bir şekilde uyması gerektiği temel bir gereklilik içerir.
Çelik yapı atölyelerinde, bu ekipman, yapı plakaları ve bağlantı bileşenleri için hassas sondaj ve freze işlemleri gerçekleştirir.Böylece çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluşturmakRüzgar enerjisi sektöründe,Rüzgar türbini kuleleri ve flanslar için yüksek hassasiyetli işleme çözümleri sağlar. Bu bileşenlerin zorlu çevresel koşullara dayanabilmesini sağlayan vazgeçilmez bir süreçtir (eÖrneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) Köprü inşaat projeleri için, ekipman, köprü kirişlerini ve destek desteklerini işler, bu da sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.Köprünün uzun kullanım ömrü boyunca dinamik yükleri taşıyacak şekilde tasarlanmış dayanıklı bağlantılar.
