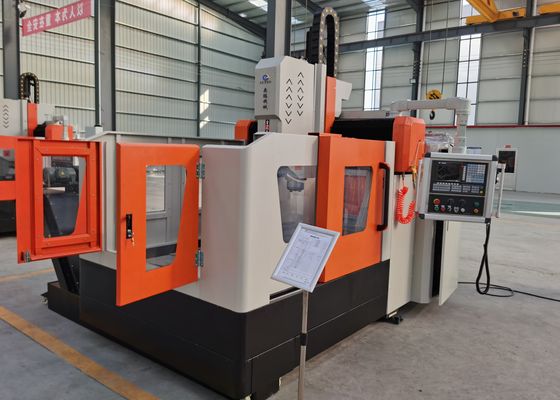

Yüksek Sertlik Yüksek Hızlı CNC Plak Dürme ve Servo Kontrolü ile Döşeme Makinesi
Ürün Tanıtımı:
Makine, boru levhalarının ve flens bileşenlerinin yüksek hassasiyetli işleme için özel olarak geliştirilmiştir ve φ80 mm'ye kadar delik çapları için sondaj işlemlerini destekler.Çoklu işleme işlevlerini entegre eder, sondaj, reaming, delme, vurma, karpürleme ve freze dahil olmak üzere.Çeşitli malzeme gereksinimleri için esnek işleme çözümleri sağlamak• Intuitif bir CNC kontrol sistemine sahip olan makine, kullanışlı çalışma, verimli programlama ve mükemmel işleme doğruluğu sunar.Yüksek hassasiyetli endüstriyel üretim uygulamaları için uygun hale getirir.
Ürün konfigürasyonu:
| Model |
PHD1010 |
| İş parçasının boyutu |
LxW (mm) |
1000x1000 |
| Çalışma masasının T yuvası genişliği (mm) |
28 |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT2 |
| En fazla delme çapı (mm) |
Φ50 |
| En fazla kalınlık (mm) |
≤ 180 |
| Tapping çapı |
M3-M20 |
| Dökme hızı (r/min) |
30 ~ 3000 |
| Servo spindle motor gücü (kW) |
11 |
| Güç başlığının yan hareketleri (X eksen) |
Maks. yatay yürüyüş (mm) |
1000 |
| Yan hareket hızı (r/min) |
0 ~ 8 |
| Yan hareket için servomotor gücü (kW) |
2.4 |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpımı (mm) |
1000 |
| Besleme hareket hızı (m/dakikada) |
0 ~ 8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. çarpma (mm) |
400 |
| Hareket hızı (m/dakika) |
0 ~ 8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/KND/GSK |
| Alet değiştiricisi |
Disk türü (Farklı) |
24 alet pozisyonu |
| Toplam boyut |
LxWxH (m) |
3.2x2.2x2.2 |
Ürün Özellikleri
1Makine yatağı ve çapraz ışın, yapısal istikrarı ve uzun süreli işleme doğruluğunu artırmak için gelişmiş yaşlanma ve stres hafifletme ısı tedavisi ile ağır ağırlıklı kaynaklı çelik yapısı benimsiyor.Çalışma masası, çapraz kaydırma masası ve ram, mükemmel sertlik, titreşim direnci ve çalışma dayanıklılığı sağlayan yüksek kaliteli dökme demirden üretilmiştir.
2X-eksen, portrinin her iki tarafında da ikili bir servo motor sürücü konfigürasyonunu benimsiyor, senkronize hareket, yüksek konumlandırma doğruluğu ve mükemmel paralelliği sağlıyor.Bu gelişmiş sürücü yapısı etkili X- ve Y-eksen hareketleri arasında üstün dikeylik ve hassasiyetini korur.

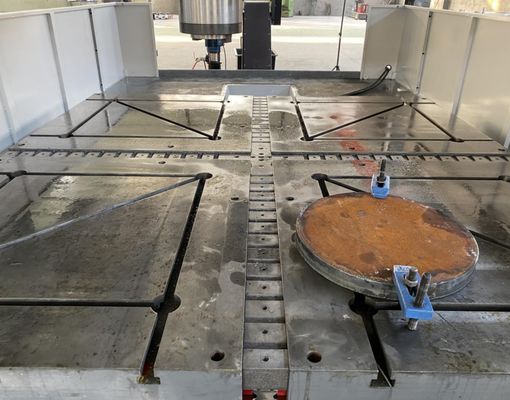

3İş masası, üstün kalite dökme demirden üretilmiştir, olağanüstü yük taşıma kabiliyeti, yapısal istikrar ve ağır işleme işlemleri için güvenilir destek sunar.
4Borma yuvası, entegre bir iç soğutma suyu kaynağı sistemine sahip katı, yüksek hassasiyetli BT40 tasarımını benimsiyor, verimli çip çıkarılmasını, daha iyi alet soğutmasını,ve kullanışlı alet değiştirmeSpindle hız aralığı, farklı işleme gereksinimlerine esnek uyarlanmayı sağlayan 30 ila 3000 rpm arasında ayarlanabilir.
5. İş masasının her iki tarafında da makine çiplerini ve soğutma sıvısını otomatik olarak toplamak için iki plaka zinciri tipi çip taşıyıcıları kurulmuştur.,ve daha temiz bir işleme ortamı.
6Makine, hem iç hem de dış soğutma sıvısı besleme sistemleriyle donatılmıştır ve etkili alet soğutması ve yağlanması için yeterli basınç ve akış kapasitesi sağlar.Dayanıklı soğutma performansını sağlamak ve sürekli çalışma sırasında sondaj aletlerini korumak için soğutma sıvısı seviyesi izleme cihazları entegre edilmiştir.
7Otomatik bir yağlama sistemi, doğrusal kılavuzlar, top vidaları ve rulo rulmanları da dahil olmak üzere kritik hareketli bileşenlere sürekli ve hassas yağlama sağlar.Bu tasarım mekanik aşınmayı azaltır, operasyonel istikrarı arttırır ve kilit bileşenlerin kullanım ömrünü uzatır.
8Makine, güçlü işleme işlevlerine, otomatik CAD/CAM programlama yeteneğine, sezgisel çalışmaya, gerçek zamanlı alarm bildirimine sahip 828D CNC kontrol sistemi ile donatılmıştır.ve akıllı hata telafi fonksiyonları, işleme verimliliğini ve üretim yönetimini önemli ölçüde iyileştirdi.
9Makine, doğrusal rulo kılavuzları, hassas topu vidaları, servo motorlar ve sürücüler, spindle sistemleri de dahil olmak üzere uluslararası kabul gören üreticilerden yüksek kaliteli çekirdek bileşenleri entegre eder.,CNC denetleyicileri, hidrolik pompalar, kontrol valfleri ve soğutma su pompaları.
CNC portalı plaka kesme makinesi, plaka şeklindeki bileşenlerin ve yapısal elemanların hassas işlenmesi için titizlikle tasarlanmış sağlam bir endüstriyel çözümdür.Bu makine özellikle flensler gibi iş parçalarını işlemek için tasarlanmıştır, diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin belirlenmiş etkili işleme aralığı içinde olduğu sürece.
Çelik yapı üretim tesislerinde, bu levha delme makinesi, yapı levhaları ve bağlantı bileşenleri üzerinde hassas delme ve freze işlemleri gerçekleştirir.dayanıklı çelik çerçevelerin inşası için sağlam bir temel oluşturmakRüzgar enerjisi sektöründe, bu bileşenlerin zorlu çevresel koşullara dayanabilmelerini garanti eden temel süreçler için rüzgar türbini kuleleri ve flansları için yüksek hassasiyetli işleme sağlar.Ekstrem rüzgarlar ve sıcaklık dalgalanmaları dahilKöprü inşaat projeleri için, ekipman köprü kirişlerini ve desteklerini işler.Köprünün uzatılmış hizmet ömrü boyunca dinamik yüklere dayanabilen istikrarlı ve dayanıklı bağlantıların oluşmasını sağlamak.
